产品概述：

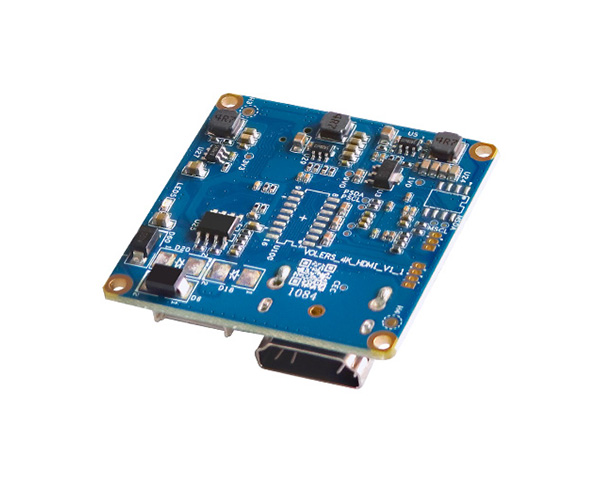

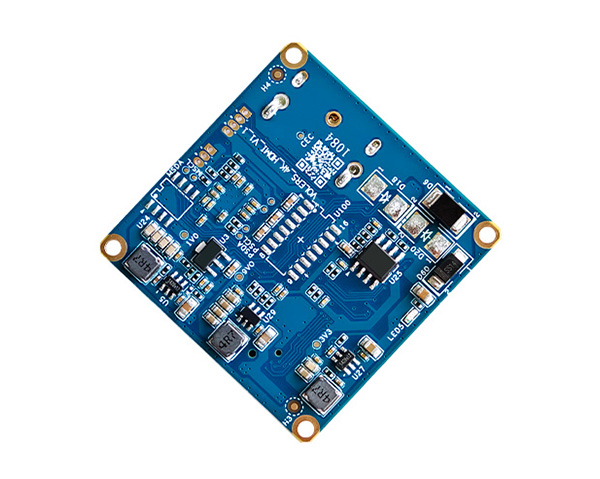

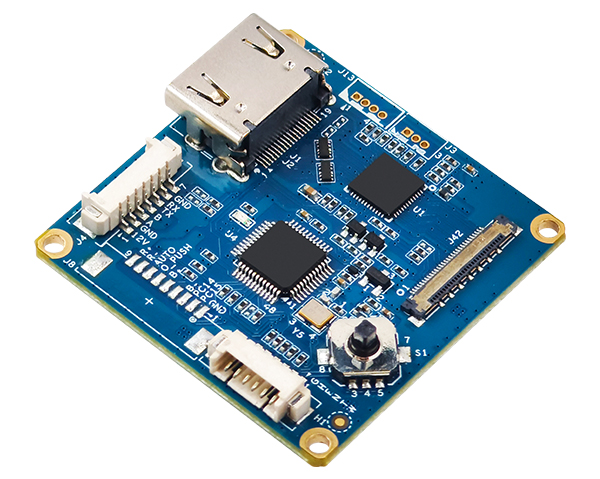

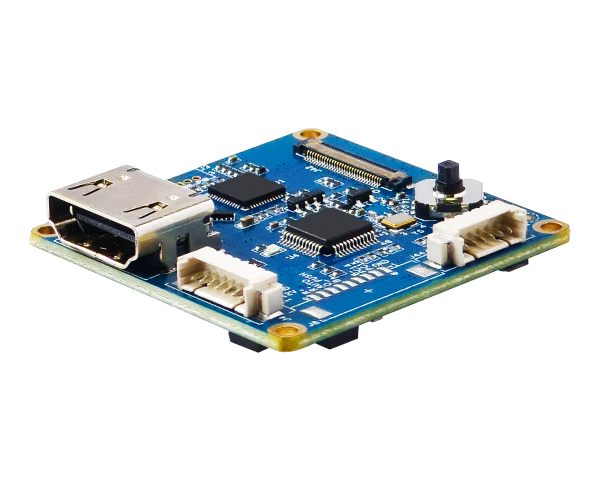

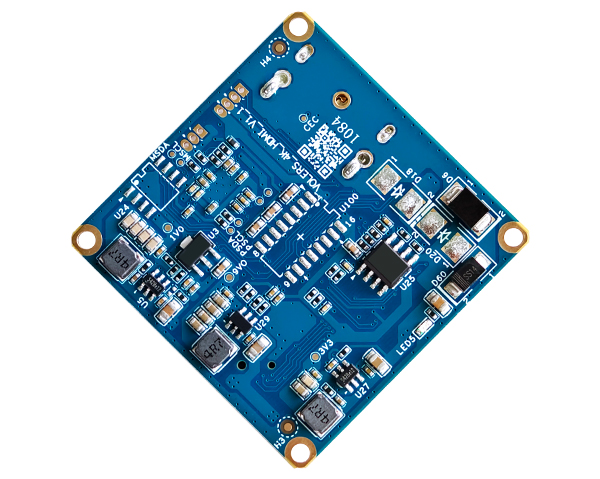

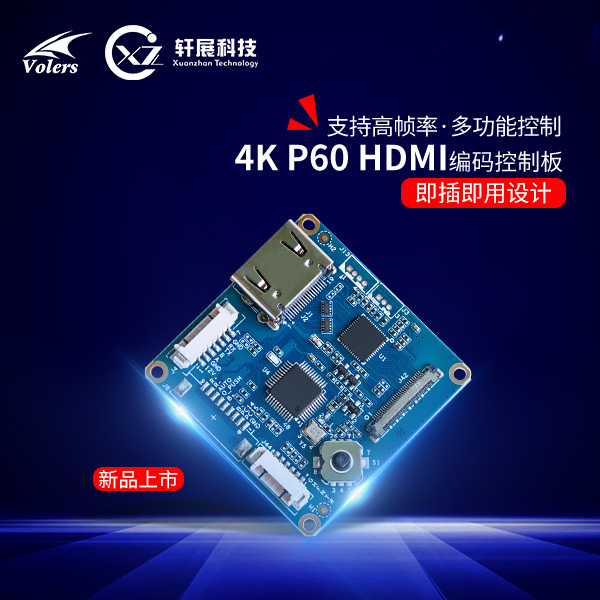

4K P60 HDMI编码控制板，是轩展科技自主研发的新一代视频处理方案，专为SONY FCB-ER9500 4K60帧摄像机芯模组以及FCB-EW9500H 4M摄像机芯模组而设计，支持4K分辨率（3840x2160）下每秒60帧（P60）的高清视频输出，确保图像清晰流畅，无拖影和模糊现象。
通过HDMI接口，4K P60 HDMI编码控制板能够将高清视频信号稳定传输至显示设备或录制系统，满足广播电视、医疗影像、智能交通等场景对高帧率、高画质视频传输的严苛需求。
关键特性：
高帧率支持：支持4K分辨率下每秒60帧（P60）的高清视频输出，确保图像流畅无卡顿。
超高清视频传输：通过HDMI接口，实现稳定、低延迟的超高清视频传输。
即插即用设计：无需复杂设置，4K P60 HDMI编码控制板连接摄像机芯模组后，即可自动识别并输出高清视频信号，简化安装和调试过程。
多功能控制：支持485控制和英文OSD菜单，用户可以通过外接按键轻松调整摄像机参数，如焦距、曝光、白平衡等。
预置位与自动巡航：具备独有断电记忆、预置位和自动巡航功能（选配），能够自动切换不同的拍摄角度，减少人工干预，提升操作效率。
其他功能：支持RS232和TTL232功能（选配）。
支持机芯及视频格式：
|
品牌 |
产品型号 |
4K HDMI |
|
SONY |
FCB-ER9500 |
2160P60, 2160P50, 2160P30, 2160P25, 1080P60,1080P59.94, 1080P50,1080P30,1080P25, 720P60,720P50, 720P30, 720P25 |
|
FCB-EW9500H |
||
|
FCB-ER8530 |
2160P30, 2160P25 1080P60,1080P59.94,1080P50,1080P30,1080P25, 720P60,720P50,720P30, 720P25 |
|
|
FCB-CR8530 |
||
|
FCB-ER8550 |
||
|
FCB-CR8550 |
||
|
FCB-ES8230 |
||
|
FCB-CS8230 |
||
|
FCB-ER8300 |
||
|
FCB-CR8300 |
注:兼容SONYVISCA协议的其他4K品牌机芯

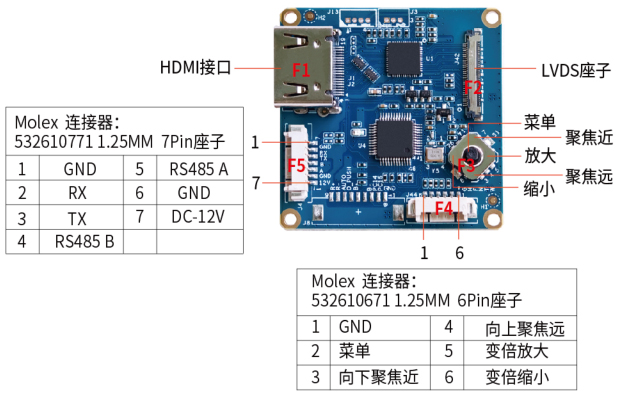

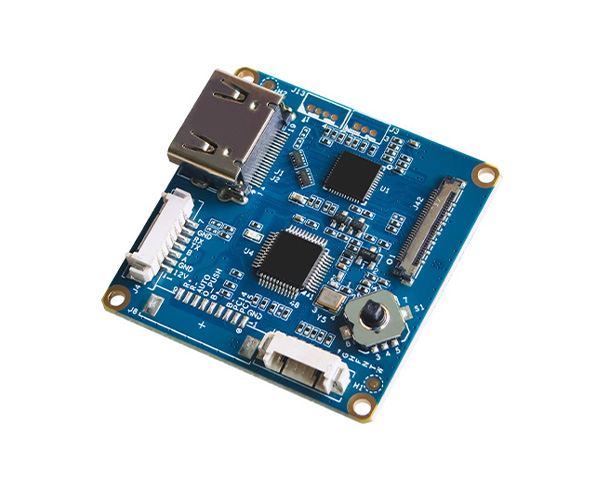

接口定义：
F1.HDMI输出接口:负责传输超高清视频信号。
F2.LVDS输入接口。
F3.五向开关。
F4.Moles连接器(J44):532610671 1.25MM 6Pin座子接口定义(从左往右)。
F5.Moles连接器(J4):532610771 1.25MM 7Pin座子,接口定义(从左往右)。
选购型号：
|
采购型号 |
功能 |
|
PCB-UD010 |
带RS485控制 |
|
PCB-UD011 |
带RS485控制及RS232控制 |
|
PCB-UD012 |
带RS485控制及TTL232控制 |

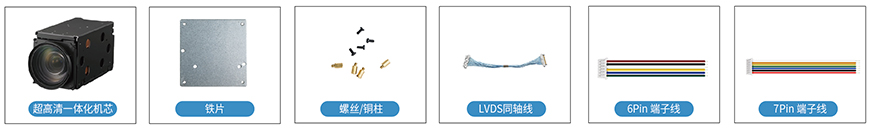

产品配件：
 |
 |
 |
 |
 |
|

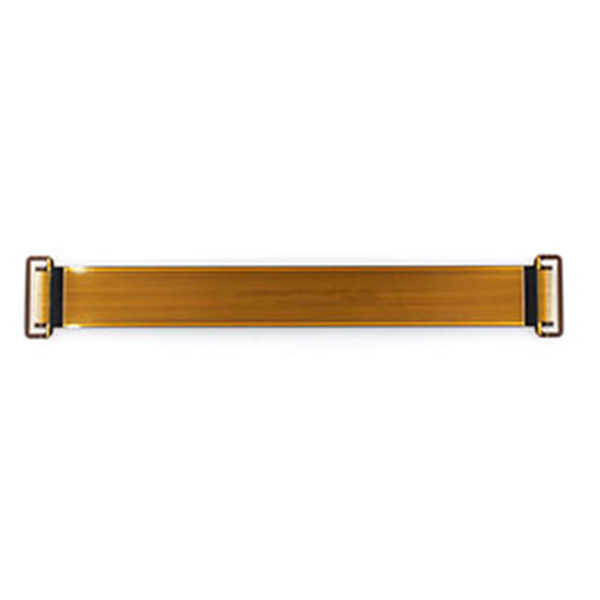

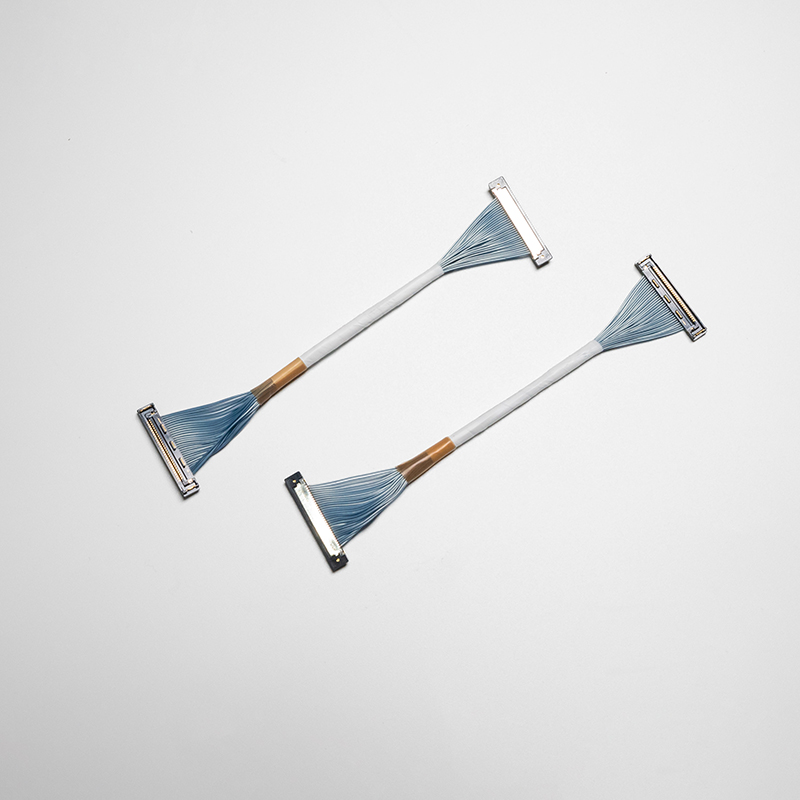

LVDS线（8cm） 可定制线长 （选配） |
6Pin 端子线 (15cm)(标配) |
7Pin 端子线 (15cm)(标配) |
螺丝/铜柱:M2*5 |
铁片
(50*50mm) |
预安装效果图：
 |
 |
 |
|
FCB-ER9500预安装效果 |
FCB-EW9500H预安装效果 |
FCB-CR8530预安装效果 |
注：产品可单独购买，也可以机芯+控制板整套购买，整套购买默认不安装，如需预安装请下单时备注。

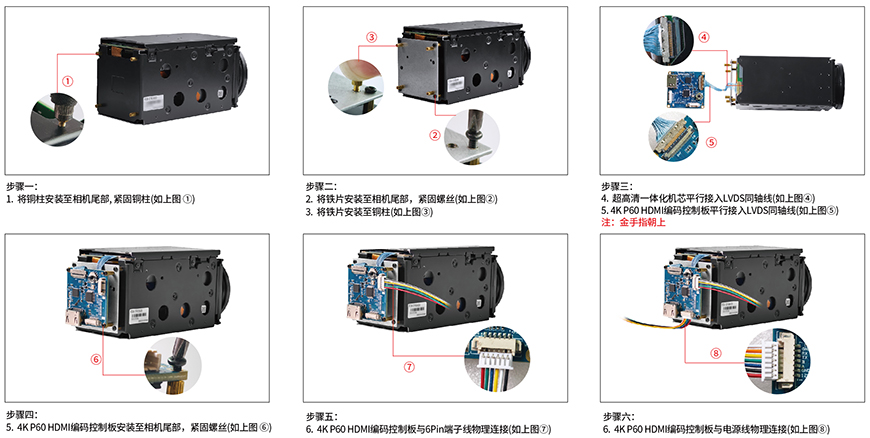

连接示意图：
准备工作
连接步骤
