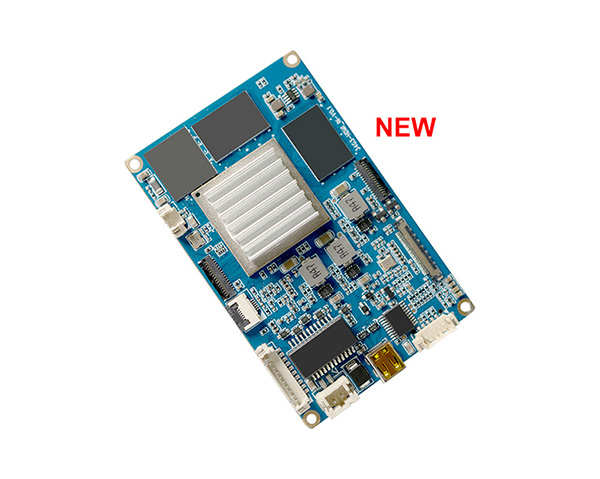

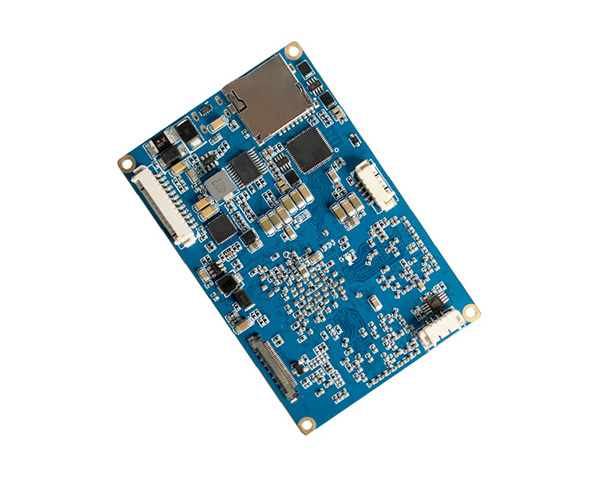

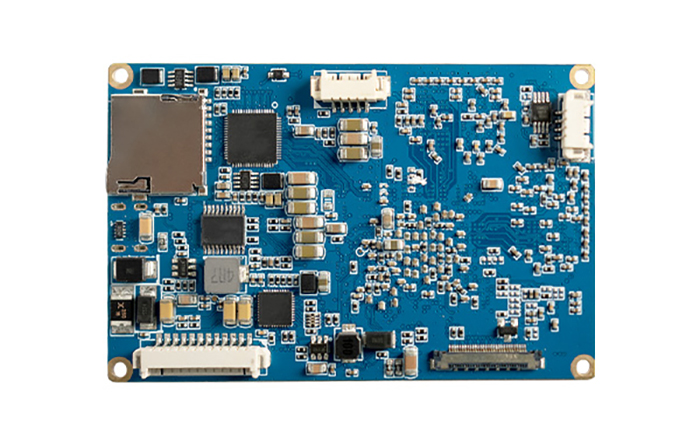

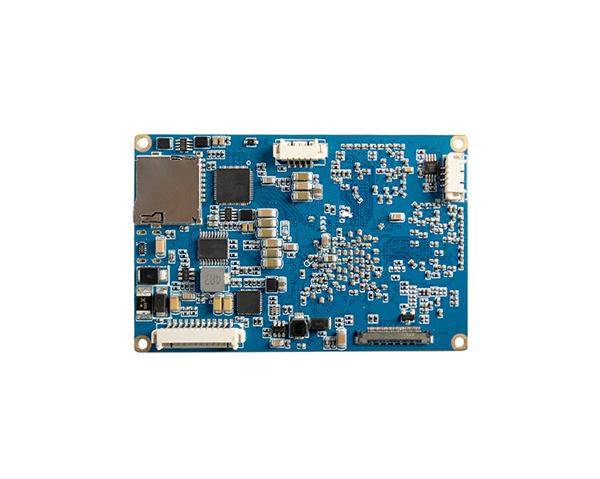

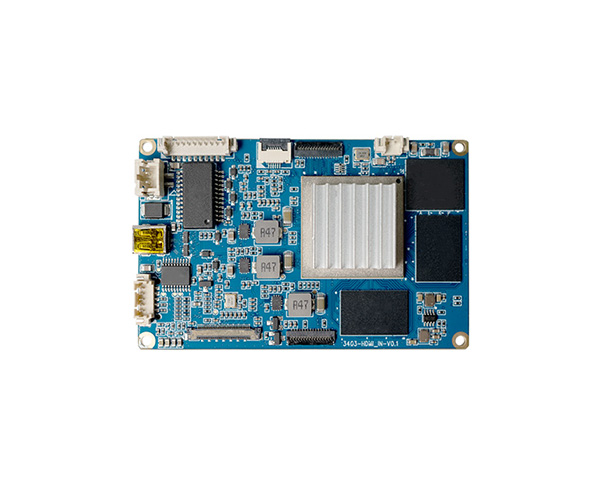

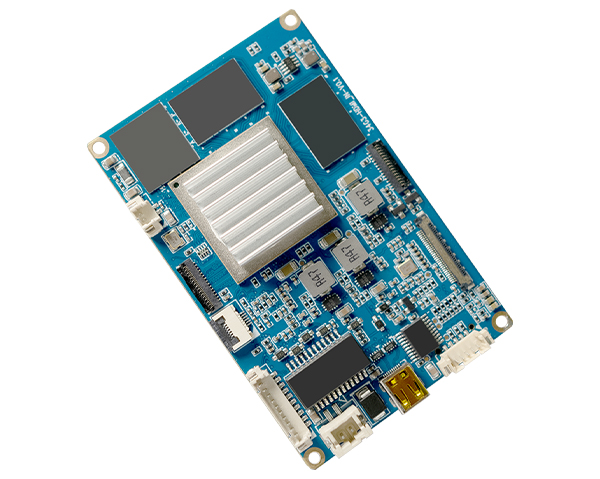

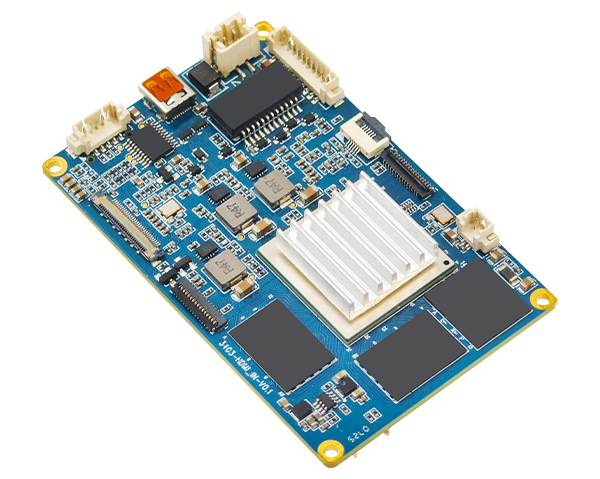

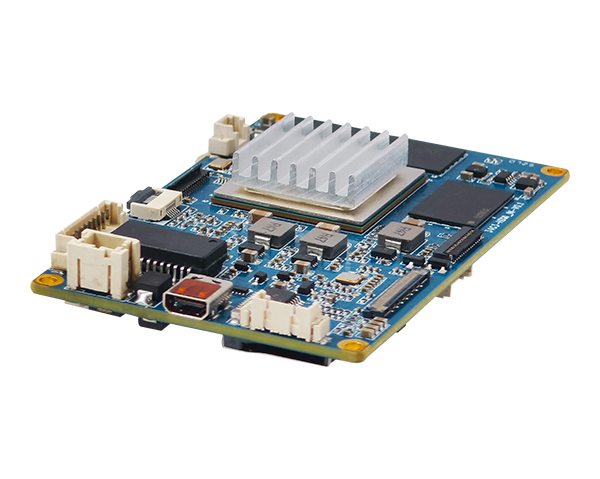

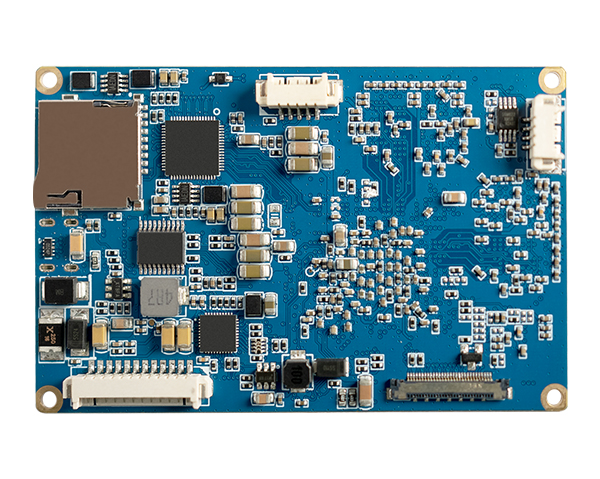

产品概述：
4K P60 AI网络编码控制板，专为适配 SONY FCB 4K 超高清体化摄像机芯而设计，同时兼容大部分接口规格一致的4K超高清机芯。通过极细同轴电缆与机实现稳定连接,确保数据传输的高效性与可靠性。
4K P60 AI网络编码控制板，具备强大的多接口视频输出能力，用户完成相机视频格式配置后，可同时通过 HDMI、网络接口以及USB3.0 接口输出 4K 超高清视频格式，满足多元场景的传输需求。
4K P60 AI网络编码控制板，全面支持 OSD(屏幕菜单显示)功能，依托高效的实时视频传输技术，实现视频快速、准确的实时传输，确保视频数据能够快速、准确地传输至目标设备。
此外，4K P60 AI网络编码控制板配套完善的 SDK(软件开发工具包)，便于用户进行二次开发与功能扩展，满足多样化的应用需求。
功能特点：
1、丰富接口配置
·提供语音双向、USB、TF卡、报警输入输出等多样化应用接口。
·支持MIPI或BT656热成像相机接入，通过子码流方式向后端传送红外视频信号。
·音频接口:1路输入(电平2Vp-p，阻抗1kΩ，支持拾音器接入)；1路输出(阻抗16Ω，30mw输出功率，适配耳机或功放)。
·配备1路TTL串口，便于直接控制相机和编码板；IE界面支持串口透传，可在界面直接输入指令控制相机。
2、编码与分辨率
·支持H.264与H.265两种编码格式切换选择。
·最高支持2160P60分辨率的显示、存储与传输，并全面开放OSD(屏幕菜单显示)功能
·HDMI视频输出格式可通过指令自由配置，最高可达4KP60。
3、协议与网络功能
·支持国标28181协议(可选配)、ONVIF协议，兼容多家客户端软件和NVR(网络视频录像机)。
·支持WEB配置与OTA在线升级。
·可输出最高100M码流的广电级网络视频流，具备中心十字线指令调用功能。
4、智能报警与存储
·支持移动侦测报警功能，可实现报警联动前端存储、前端存储回放/下载。
·移动侦测报警触发后，支持中心提醒和画面弹出联动，同时支持图片抓拍
支持机芯及视频格式：
|
品牌 |
产品型号 |
网络4K |
网络1080P |
网络720P |
HDMI和USB与网络视频同步输出 分辨率: 主码流: 3840x2160,1920x1080,1280x720
子码流:704x576，640x480，640x360， 480x360，352x288，320x240 |
|
|
FCB-ER9500 |
2160P25, 2160P30 2160P50, 2160P60 |
1080P25 1080P30 1080P50 1080P60 |
720P50 720P60 |
|
|
FCB-EW9500H |
|||||
|
FCB-ER8530 |
2160P25, 2160P30 |
||||
|
FCB-CR8530 |
|||||
|
FCB-ER8550 |
|||||
|
FCB-CR8550 |
|||||
|
FCB-ES8230 |
|||||
|
FCB-CS8230 |
|||||
|
FCB-ER8300 |
|||||
|
FCB-CR8300 |
注:兼容SONYVISCA协议的其他4K品牌机芯
接口定义：
|
编号 |
类型 |
功能 |
|
F1 |
HDMID型接口 |
输出接口 接口定义如下图，表格:F3-1 接口定义如下图，表格:F4-1 接口定义如下图，表格:F5-1接口定义如下图 接口定义如下图，表格:F7-1 接口定义如下图，表格:F8-1
|
|
F2 |
12V电源输入,采用 2.0MM 间距 2Pin 座子 |
接口定义如下图
|
|
F3 |
千兆网连接器，使用1.25MM间距 10Pin 座子 |
接口定义如下图，表格:F3-1 |
|
F4 |
触摸屏接口，为FPC 6pin/0.5MM |
接口定义如下图，表格:F4-1 |
|
F5 |
DSI输出接LCD屏，座子型号为AFE03-S31FMA-1H |
接口定义如下图，表格:F5-1 |
|
F6 |
12V风扇座子，1.25MM间距2Pin 座子 |
接口定义如下图 |
|
F7 |
MIPI或BT656输入接热成像(选配) BT656 数字视频输入接口采用 16Pin FPC 排线座间距 0.5MM，座子型号为AFE03-S31FMA-1H |
接口定义如下图，表格:F7-1 |
|
F8 |
HDMI机芯输入，座子型号 USL0030L |
接口定义如下图，表格:F8-1 |
|
F9 |
MCU 接口，采用 1.25MM 间距 5Pin 座子 |
接口定义如下图，表格:F9-1 |
|
F10 |
TF卡位置 |
—— |
|
F11 |
AF 接口，使用532610571 型号的 1.25MM 间距5Pin 座子 |
接口定义如下图，表格:F11-1 |
|
F12 |
调试串口，采用 532610471型号的1.25MM 间距 4Pin 座子 |
接口定义如下图，表格:F12-1 |
|
F13 |
USB/PCLE座子，型号为 USL0030L |
接口定义如下图，表格:F13-1 |
|
F14 |
告警、LED 接口，使用532611271 型号的 1.25MM 间距 12Pin 座子 |
接口定义如下图，表格:F14-1 |
选购型号：
|
采购型号 |
功能 |
|
PCB-UD410 |
带TTL-232控制 |
产品配件：
 |
 |
|||
|

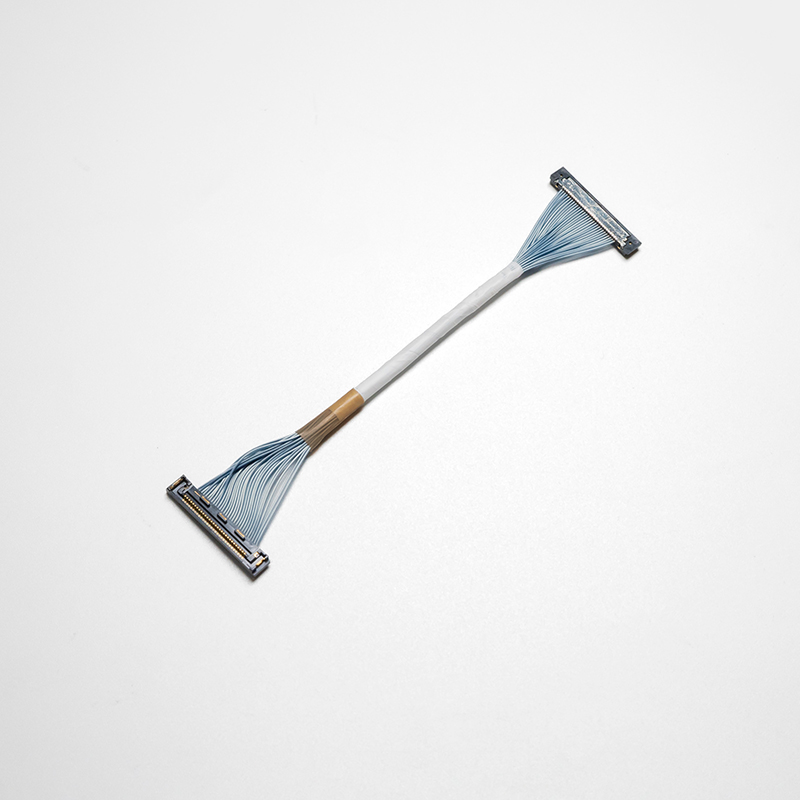

LVDS同轴线（8cm） 可定制线长 （选配） |
网络尾线 (标配) |
1 |
2 |
|
预安装效果图：
 |
 |
 |
|
FCB-ER9500预安装效果 |
FCB-EW9500H预安装效果 |
FCB-CR8530预安装效果 |
注：产品可单独购买，也可以机芯+控制板整套购买，整套购买默认不安装，如需预安装请下单时备注。
连接示意图：
准备工作
 |
|
|
||
|
超高清一体化机芯 |
LVDS同轴线 |
网络尾线 |
|
|

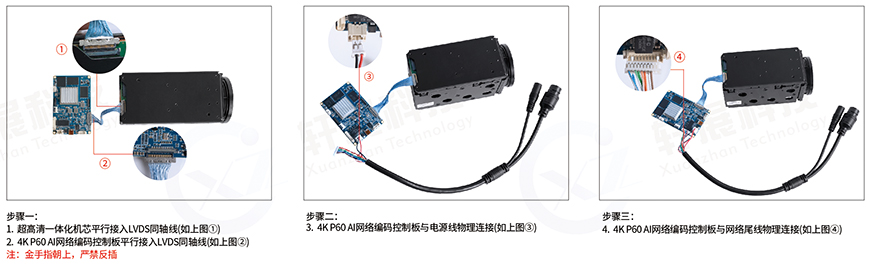

连接步骤
