USB3.0采集卡,专为SONY FCB数字高清机芯模组研发设计,通过LVDS接口连接编码板,, USB3.0接口输出1080P60高清视频信号。支持720P50/60、1080P25/30、1080P50/60视频格式并全屏显示。
支持通过USB串口直接控制相机变倍等各种功能,是SONY相机开发工程师必备良品。并且支持一组外接串口,方便各种控制板控制相机。应用于医疗设备与影像检测设备等领域。
尺寸:48MM*48MM*5MM

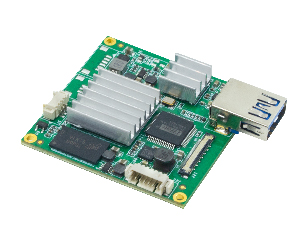

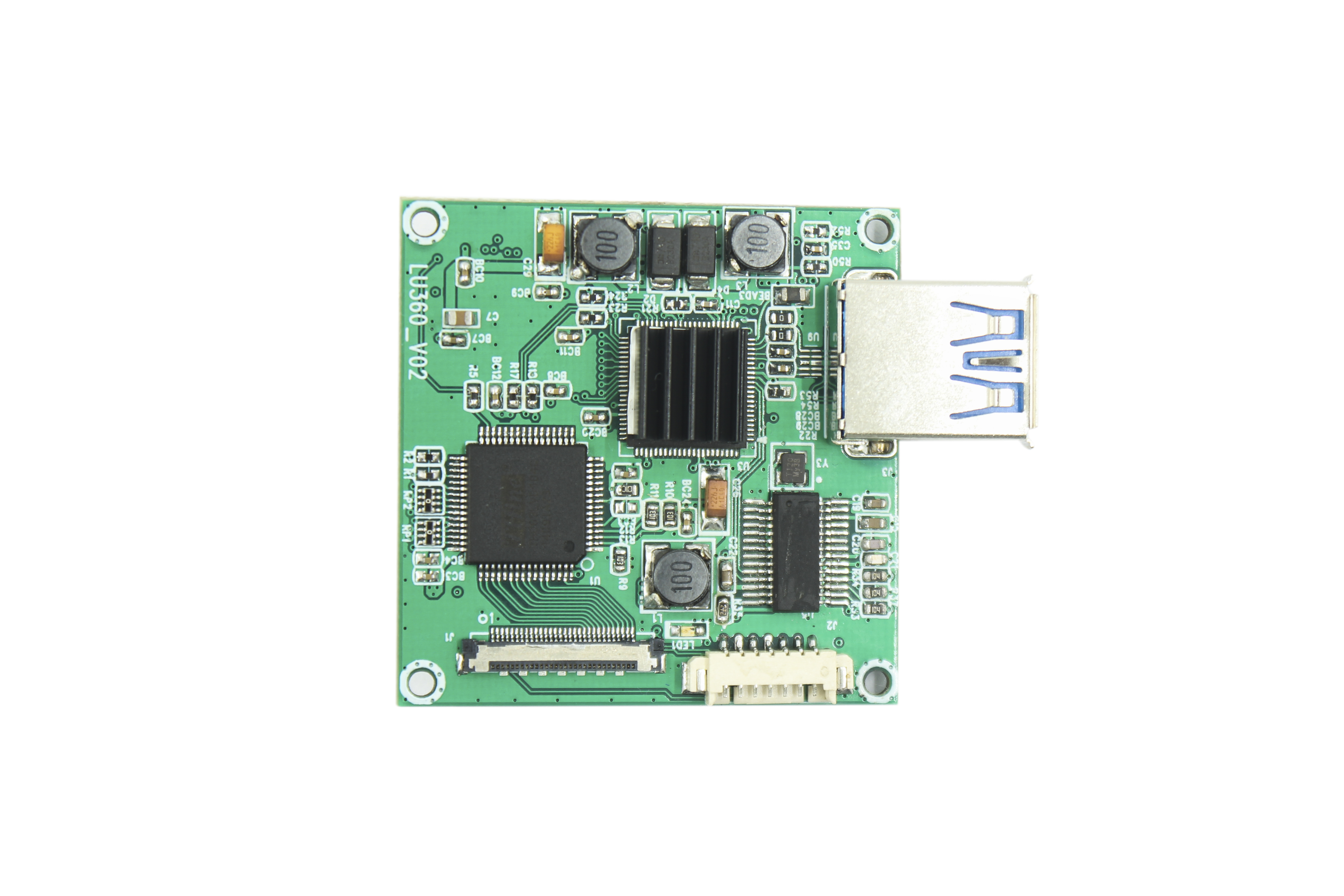

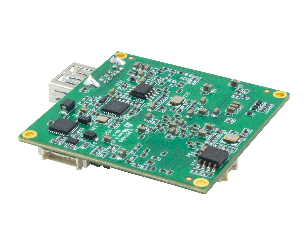

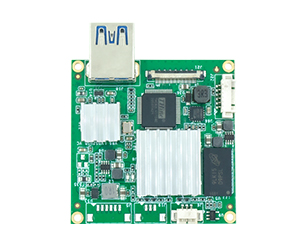

SONY FCB EV/CV一体摄像机组件专用USB3.0 采集模块

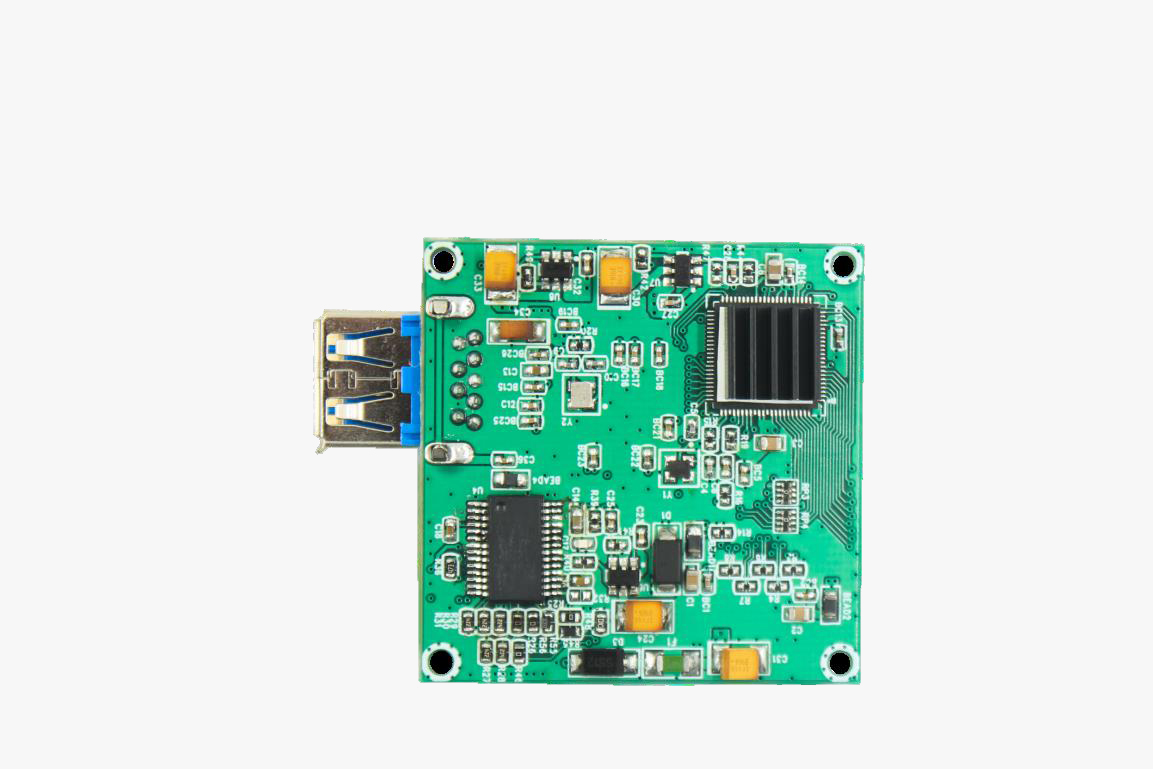

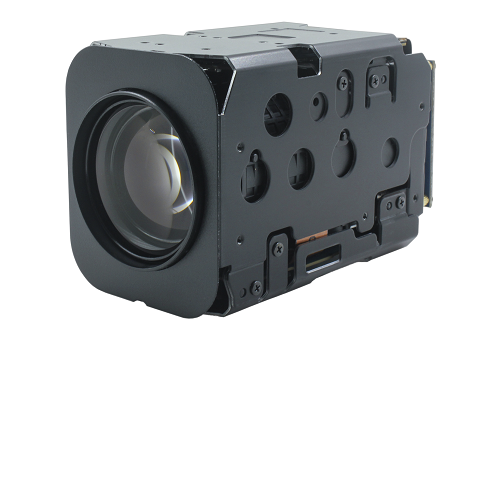

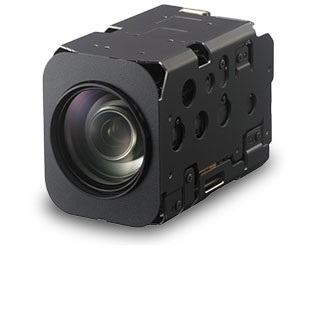

新版USB3.0采集模块适用于SONY FCB EV/CV EH/CH系列的高清数字一体化摄像机芯以及与FCB系列机芯接口相同的大部分数字机芯。
通过LVDS接口连接机芯,自动识别机芯高清视频格式。支持720P 1080I 1080P各种帧率,让SONY FCB一体化摄像机所拍摄图像即刻显示在电脑屏幕中。
USB 3.0输出标准UVC协议的高清视频,在Windows7 Windodws10系统中都免装驱动程序。
视频格式有1080P60 1080P50 1080P30 1080P25 1080P10 720P60 720P50 720P30 720P25 720P20 720P10 800*600P50 800*600P30
800*600P25 640*480P60 640*480P50,适应各种直播程序以及QQ、微信、SKYPE等各种即时通讯软件。

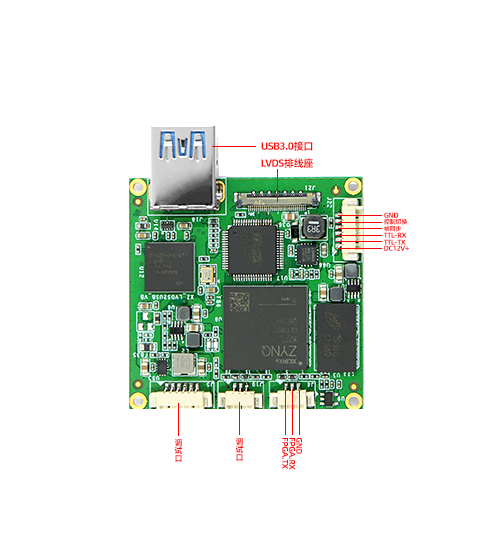

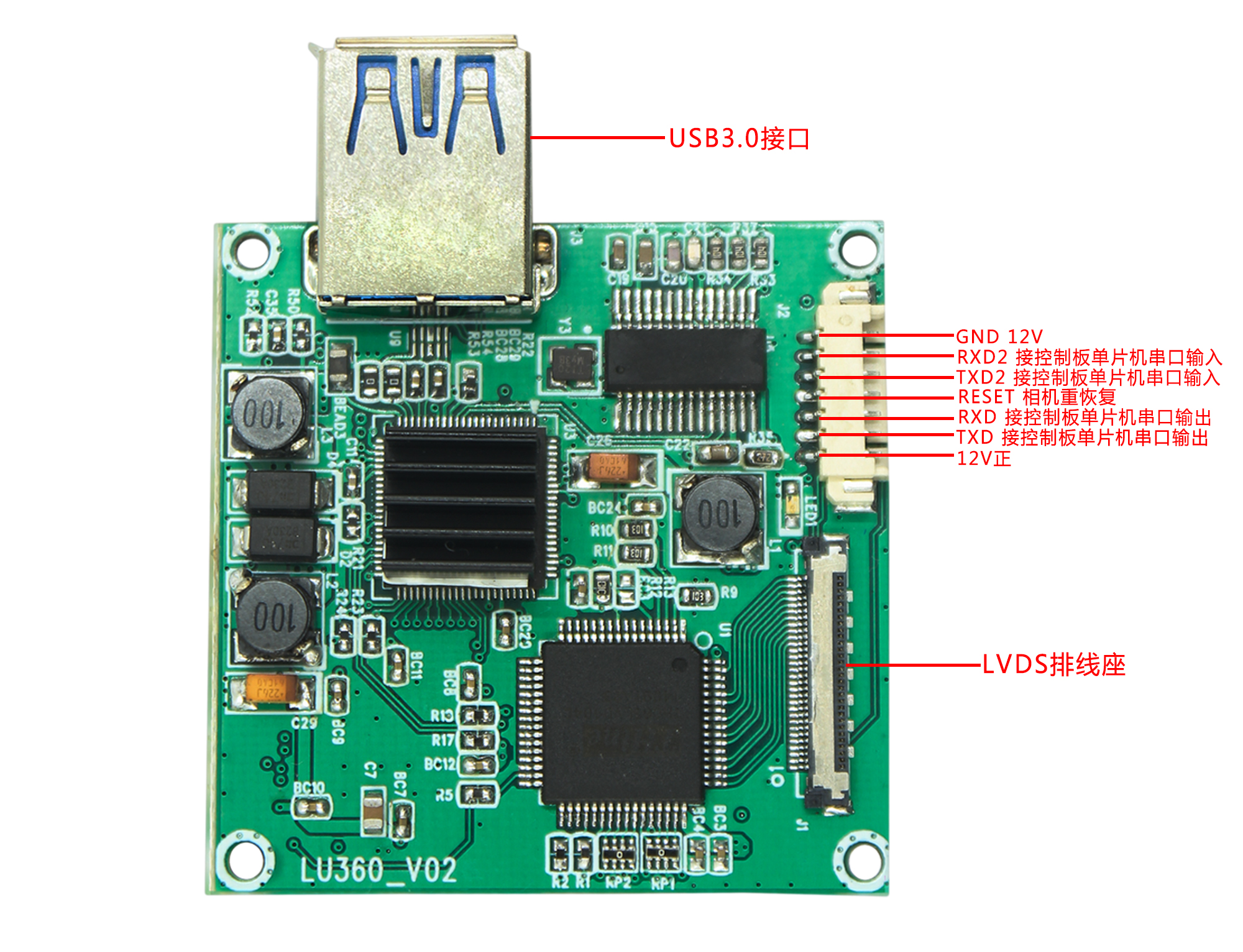

6pin功能接口
DC12V+与GND为外接备用电源正负极接口供电电源范围:DC9~12V(1.0A)。TTL-RX与TTL-TX是TTL232通讯接口,
电压为3.3V,对接MCU串口通讯。此通讯接口可以控制相机,也可以通过控制切换端口置低后与USB内部的串口通讯,
将MCU的各种信息发送给电脑。
帧同步接口:通过对此接口的控制,实现帧频受控输出图像。
USB3.0接口通过USB3.0线与电脑连接后,实现高清视频信号、串口控制信号 以及对相机的供电,减掉其它的通讯、供电线缆。一根线解决所有问题。

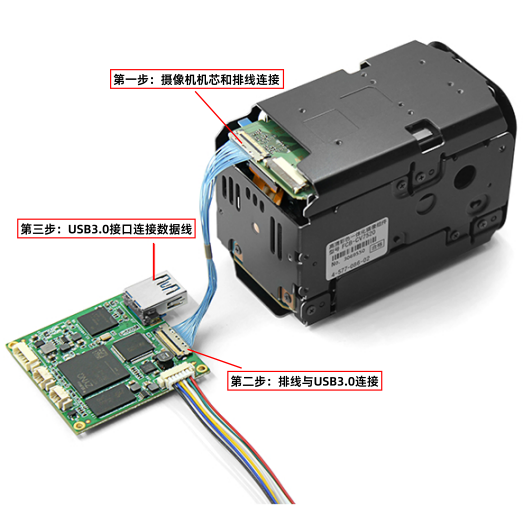

摄像机机芯与USB3.0采集模块控制板连接步骤

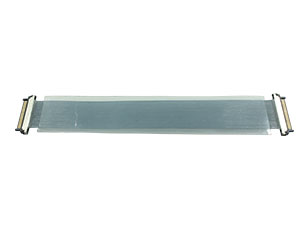

第一步:摄像机机芯和排线连接
第二步:排线与USB3.0连接
第三步:USB3.0接口连接数据线
