SONY FCB-EV9500M连接MIPI网络控制板常见故障排查方法

时间:2024-05-06  10:33:40  来源: 深圳市轩展科技有限公司  浏览数: 8

FCB-EV9500M连接MIPI网络控制板解决方案,可以将摄像机视频转成网络视频信号,具有高带宽传输低功耗低延迟等优势,广泛应用于机器人工业自动化安防监控等行业。

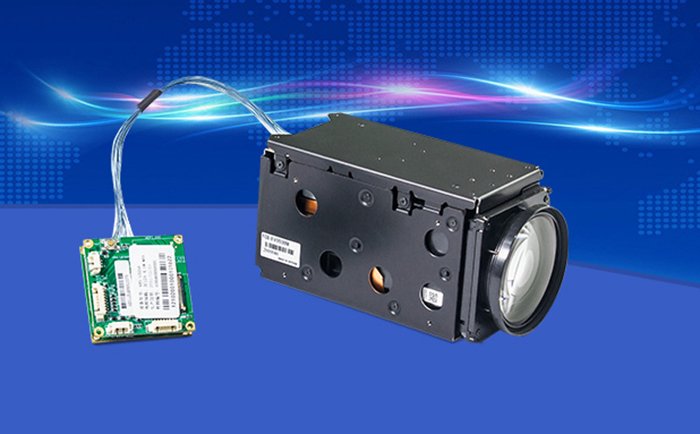

SONY FCB-EV9500M连接MIPI网络控制板


今天,针对FCB-EV9500M连接MIPI网络控制板解决方案图像不显示等常见故障,为大家做全面的排查方法讲解。


硬件部分



随着科技进步和互联网技术的发展,医疗行业也开始采用更加先进、便捷、高效的技术手段来改善服务质量。例如远程诊断、电子健康档案等都已经成为现代化医院不可或缺的工具。


1、接线是否接正确

FCB-EV9500M连接MIPI网络控制板解决方案,在接线方面主要有以下几个方面:

1)电源线是否连接正确

2)网络线有没有断掉的,是否接好

3)最重要一点是很多人没有把FCB-EV9500M摄像机接到正确的MIPI接口,而是接到了LVDS接口(这个接口主要是对接LVDS信号输出的FCB-EV9520LFCB-EV/CV7520等机芯)。


解决方法:

可以从控制板上的丝印来区分,

丝印为LVDS Input的为LVDS接口;

丝印为MIPI Input的为MIPI接口。


另外就是要注意LVDS线的线序不能错,线序错了就可能会出故障。


SONY FCB-EV9500M高清一体化摄像机,通过LVDS线连接MIPI网络控制板后,需要再次确认网线和电源线是否接通。



2、摄像机与控制板

首先,我们先排查FCB-EV9500M高清一体化摄像机的故障,



通电后,就要确认电流是否正常,FCB-EV9500M高清一体化摄像机连接MIPI网络控制板,接上DC 12V电源,摄像机启动瞬间电流大概是530毫安左右,启动正常以后会降到400毫安左右,如果电流不正确,就要逐步排查摄像机和控制板是否有问题。



可以查看摄像机是否能正常启动,怎么查看摄像机是否能正常启动呢?就是在摄像机接通电源以后,镜头会缩进去,然后再伸出来,这是摄像机自检的过程,有自检过程说明摄像机可以正常启动。



然后,再排查MIPI网络控制板是否有问题,如果网络指示灯一直在闪,电源指示灯也是亮的,说明控制板是正常的。



软件部分



1、网络是否通畅

FCB-EV9500M高清一体化摄像机连接MIPI网络控制板后,网络是否通畅是非常重要的环节,直接决定了图像能否正常显示,检查网络是否通畅主要有以下几个方面:



1)使用搜索工具刷新查找MIPI网络控制板,如果搜索不到,则说明网络是不通的,也就说明网络控制板的IP地址与电脑的IP地址不在同一网段。



解决方法:

可以通过搜索工具把控制板的IP地址改成和电脑的在同一网段的,否则FCB-EV9500M摄像机的图像显示不出来



例如:电脑的IP地址为:192.168.0.56,则需要把MIPI网络控制板的IP地址改成192.168.0.XX可以是1~255



2)通过IE浏览器输入IP地址,进入IE控制界面,输入账号和密码即可登录

   如果遇到密码不对怎么办?



解决方法:

可以通过MIPI网络控制板上“恢复出厂设置”的按钮,长按几秒钟,即可打开重置密码的界面,重新设置新的登录密码。



2、驱动是否安装

正常情况下,登录以后,就会显示FCB-EV9500M摄像机的图像画面,如果没有图像输出,

则需要确认是否安装了插件和显卡驱动。



3、图像格式是否一致

FCB-EV9500M高清一体化摄像机和MIPI网络控制板的图像格式如果不一致,也可能会造成图像无法正常显示。



解决方法:

查看控制板的图像格式:在IE控制界面里直接查看MIPI网络控制板的图像格式,结果为:1080P50


查看FCB-EV9500M的图像格式:通过串口透传窗口发送查询指令“81 09 04 24 72 FF”查看FCB-EV9500M的图像格式,返回指令为:90 50 01 03 FF,相对应的图像格式为1080P60


FCB-EV9500M的图像改成1080P50:通过串口透传窗口发送1080P50相对应的指令“81 01 04 24 72 01 04 FF”,指令显示发送成功后,把摄像机断电重启,重新登录IE控制界面,再次发送查询指令,如果返回指令为:90 50 01 03 FF,则表明FCB-EV9500M摄像机的图像格式已改成1080P50



注:FCB-EV9500M的相关指令可以通过技术参数协议查找,FCB-EV9500M技术参数协议官方下载地址为:http://www.volers.cn/fcb-ev/930.html



如果对以上整理的FCB-EV9500M连接MIPI网络控制板解决方案常见故障排查方法,不太理解的,也可以参考相关视频:
