SONY FCB-EV9520L如何输出HDMI视频信号？

时间：2024-12-04  15:22:34  来源: 深圳市轩展科技有限公司  浏览数: 3

SONY FCB-EV9520L，作为一款高性能的自动聚焦一体化高清机芯模组，它的视频输出定义脚为通用的LVDS，想要输出与传输其他视频信号，只能通过视频转换的方式来实现。

今天，轩展科技高级工程师为大家普及的是：SONY FCB-EV9520L如何输出HDMI视频信号。

HDMI作为一种广泛使用的高清多媒体接口，以其高带宽、高画质和易于连接的特点，成为连接显示器和记录设备的优选。

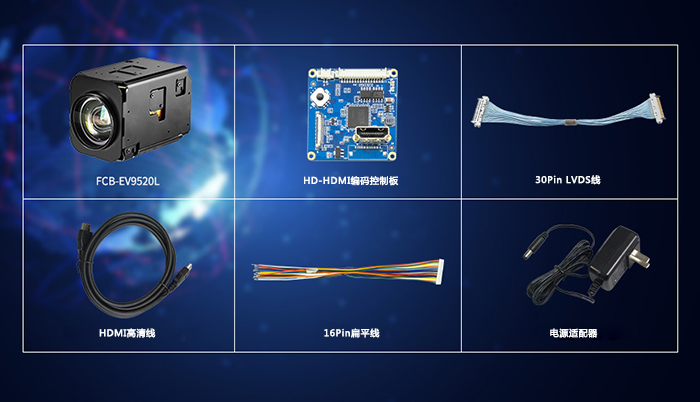

一、所需部件与工具

SONY FCB-EV9520L自动聚焦摄像机芯

HD-HDMI编码控制板

30Pin LVDS线

HDMI高清线缆

16Pin排线

电源适配器

二、连接步骤

准备设备：确保SONY FCB-EV9520L摄像机芯、HD-HDMI编码控制板以及其他所需部件均处于良好工作状态。

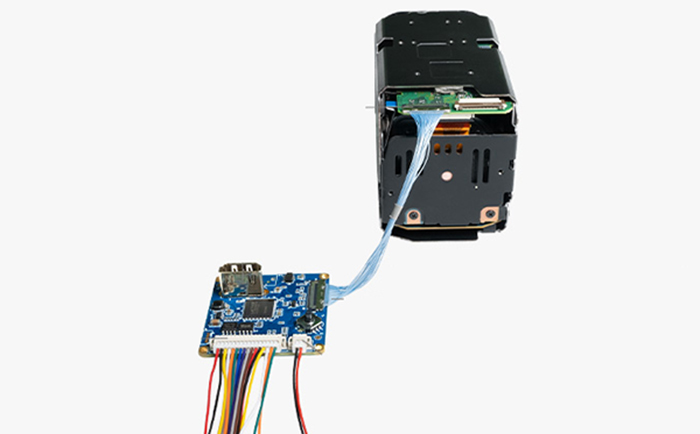

连接LVDS线：使用LVDS线将SONY FCB-EV9520L摄像机芯与HD-HDMI编码控制板连接起来。LVDS线用于传输摄像机芯产生的视频信号。

连接HDMI线缆：将HDMI线缆的一端连接到HD-HDMI编码控制板的HDMI输出端口，另一端连接到支持HDMI输入的显示设备（如监视器、电视机或HDMI高清视频采集卡）。

配置与调试：

确保所有连接均牢固可靠，避免松动或接触不良。

根据需要，通过HD-HDMI编码控制板上的控制串口，对视频信号的格式、分辨率、帧率等进行配置。

通过外接按键或RS-485等控制设备，用户还可以实现对摄像机芯的变焦、聚焦、增益、白平衡等功能的精准操控。

三、注意事项

兼容性：在连接之前，请确保所有设备的兼容性，包括摄像机芯、编码控制板、显示设备以及HDMI线缆等。

信号质量：使用高质量的HDMI线缆和LVDS线，以确保视频信号的清晰度和稳定性。

调试与测试：在连接完成后，进行必要的调试和测试，确保视频信号能够正确传输和显示。

通过以上步骤，SONY FCB-EV9520L摄像机芯可以成功输出HDMI视频信号，并显示在支持HDMI输入的显示设备上。这一过程中，HD-HDMI编码控制板起到了关键的作用，它通过LVDS线将FCB-EV9520L摄像机芯的视频信号转换成HDMI视频信号输出并传输。

除了HDMI高清视频信号外，SONY FCB-EV9520L还可以对接不同的编码控制板输出3G-SDI、网络视频信号。

另外，可以通过USB3.0采集模块对FCB-EV9520L进行视频数据采集。
