如何利用FCB-EV9520L和MIPI网络控制板进行视频录制

时间：2024-12-18  18:29:13  来源: 深圳市轩展科技有限公司  浏览数: 4

MIPI网络控制板，它的MIPI接口可以对接SONY FCB-EV9500M一体化摄像机，LVDS接口可以对接SONY以及兼容SONY VISCA协议的高清一体化摄像机，能够将摄像机视频转成网络视频信号，实现视频数据的高速与远距离传输，为实际应用场景带来了更加清晰、便捷的视频解决方案。

为此，轩展科技高级工程师Danny Wong特意为大家准备了科普主题：SONY FCB-EV9520L搭配MIPI网络控制板，如何进行视频录制？

设备连接

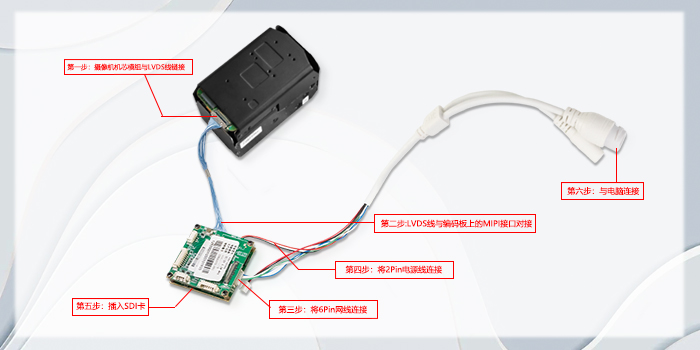

SONY FCB-EV9520L与MIPI网络控制板的连接是比较简单的，前面也科普过类似的硬件连接，这里不再重复。但是有一点需要注意的是，SONY FCB-EV9520L需要与MIPI网络控制板的LVDS接口（控制板上丝印为“LVDS Input”）对接，才能正常输出图像以及对摄像机执行相关控制。

FCB-EV9520L与MIPI网络控制板连接好后，把SD卡插到控制板上，然后给摄像机上电，如果看到摄像机的镜头有伸缩的动作，这是摄像机的自检过程，表明摄像机能够正常启动。

软件设置

1、登录控制界面

SONY FCB-EV9520L一体化摄像机启动后，进入电脑桌面，打开IE浏览器，输入MIPI网络控制板的IP地址，输入用户名和密码即可登录控制界面。

这一步，一定要注意的是，IE浏览器需要设置成IE兼容模式。

2、格式化SD卡

在左边导航点选“存储设置→存储管理”，然后在右边的内容勾选要格式化的磁盘，点击“格式化”即可开始，格式化时间是由SD卡的容量而定，如果是256G及以上的，时间会比较长，建议可以提前把SD卡格式化。

3、计划配置

在左边导航点选“存储设置→计划配置”，在右边内容的“录像计划”菜单下，勾选“启用录像计划”。

“预录时间”选择“不预录”，

“码流类型”选择“主码流”（主码流的视频清晰度比子码流的高）

“断网录像”前面的“√”去掉，勾选则表明了只有在断网的情况下才开始录像。

接下来是“布防时间”的设置，这个也是比较重要的。

在“布防时间”栏目下点击“编辑”，先设置“星期一”的，开始时间填写00:00，结束时间填写24:00，然后在对话框的左下角勾选“全选”，点击“复制到”按钮，点击“确定”退出，“布防时间”区域全部变成了“蓝色”，则表明录像计划定时成功，SONY FCB-EV9500M一体化摄像机就会按照你预设的计划开始录制视频。

下载视频

SONY FCB-EV9520L与MIPI网络控制板搭配，成功录制视频后，怎么下载到本地电脑呢？

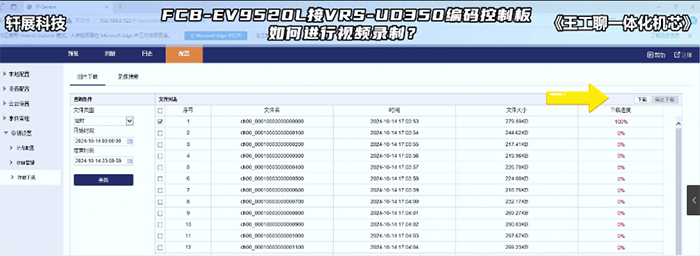

在左边导航点选“存储设置→存储下载”，在右边内容可以选择“文件类型”、“开始时间”和“结束时间”进行筛选查找，右边的“文件列表”就会显示所查找的内容，勾选所需要的内容，点击“下载”下载完成后，进入路径：c:\用户\A\webStorageDatas\IPC\DownloadFiles就可以看到下载的视频。

总结：

通过将FCB-EV9520L一体化摄像机模组与MIPI网络控制板相结合，可以实现高效、灵活且高质量的视频录制。FCB-EV9520L以其出色的图像捕捉能力、快速精准的自动聚焦功能以及高清视频输出，为视频录制提供了坚实的基础。而MIPI网络控制板则通过其强大的网络通信能力和控制能力，使得视频数据高速与远距离传输成为可能。视频录制的操作方法也是比较简单、灵活，为各种应用场景下的高清视频提供了理想的解决方案。
