腾龙MP3010M-EV如何输出3G-SDI视频信号？

时间：2025-01-08  16:56:22  来源: 深圳市轩展科技有限公司  浏览数: 1

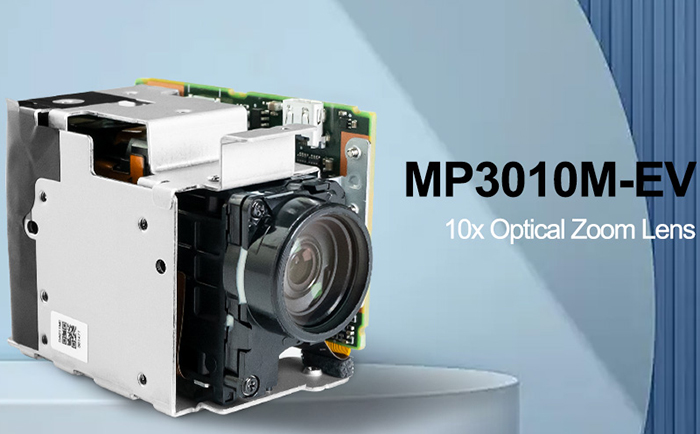

3G-SDI作为一种高带宽、高稳定性的数字视频接口，因其出色的图像质量和传输性能而受到青睐，传输速度最高可达2.97Gbps。腾龙MP3010M-EV，作为一款全高清变焦摄像机模组，其卓越的图像捕捉能力和灵活的集成性使其成为众多应用的理想选择。

然而，要实现3G-SDI视频信号的输出，需要额外的硬件支持和正确的配置。以下是为大家讲解腾龙MP3010M-EV输出3G-SDI视频信号的详细过程。

一、视频输出接口

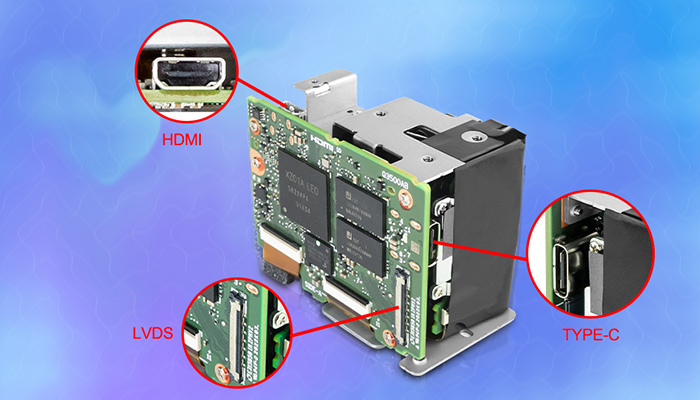

腾龙MP3010M-EV摄像机模组支持LVDS、HDMI和CVBS三种视频输出方式，这些接口的存在为摄像机模组提供了极大的灵活性，使其能够满足不同应用场景下的视频信号输出需求。但是我们通常使用较多的是LVDS接口，通过LVDS线连接控制板转成其他视频信号输出。

二、兼容性设计

腾龙MP3010M-EV摄像机模组无缝兼容SONY VISCA协议，它可以与多种基于SONY VISCA协议的编码控制板和系统进行无缝连接和通信。如3G-SDI、MIPI转IP、HDMI、USB3.0等高清摄像机芯专用编码控制板。这些控制板为摄像机模组提供了图像处理、视频采集、转换、传输及相关控制等功能，进一步扩展了腾龙MP3010M-EV摄像机模组的应用场景和灵活性。

三、如何输出3G-SDI视频信号

1、连接3G-SDI控制板

首先，需要将腾龙MP3010M-EV摄像机模组，通过30Pin的LVDS线与支持3G-SDI编码控制板进行连接。

然后，使用SDI线，将3G-SDI编码控制板与显示设备进行连接。

最后，3G-SDI编码控制板需要接上DC 12V 1A的电源。

通电后，腾龙MP3010M-EV摄像机模组的镜头会作出伸缩的动作，这是摄像机启动正常的自检过程。

2、配置参数

在连接完成后，需要对腾龙MP3010M-EV摄像机模组和3G-SDI编码控制板进行必要的参数配置。这包括设置视频输出格式、分辨率、帧率等参数，如果两者的这些参数不一样的话，很有可能无法正常输出图像，如，腾龙MP3010M-EV的图像格式设为1080P60，3G-SDI编码控制板的图像格式设为720P60，则无法正常输出图像。

可以正常输出图像后，可以再根据自己的需求调整成相对应的参数，但是摄像机和控制板所设置的参数要保持一致。

3、启动输出

完成参数配置后，可以通电启动腾龙MP3010M-EV摄像机模组和3G-SDI编码控制板，自动识别并输出3G-SDI视频信号。这些信号可以直接用于后续的视频采集、转换和传输等环节。

4、相关控制

腾龙MP3010M-EV摄像机模组，连接3G-SDI编码控制板后，可以通过外接按键、TTL232及RS485等对其进行变焦、聚焦、增益、白平衡等控制。

综上所述，腾龙MP3010M-EV摄像机模组通过连接3G-SDI编码控制板，能够轻松实现3G-SDI视频信号的输出。这使得它在无人机、安防监控、工业自动化等多个领域具有广泛的应用前景和强大的竞争力。
