配备全局快门 CMOS 传感器的数码相机的功能细节

时间:2022-07-01  15:28:28  来源: 深圳市轩展科技有限公司  浏览数: 194

宽动态范围


在对比度强的场景中,可以恢复失去层次的明暗区域的层次。获取具有不同曝光时间的两张图像,并组合 16 位长度的图像。使用 8、10、12 位长度时,使用 17 点近场 LUT 调整渐变。通过优化曝光时间,图像不会出现 S/N 劣化。


* 由于两张图像是合成的,因此可能无法正确拍摄移动的主体。


* 当使用单根相机链接电缆供电 (PoCL) 时,无法使用此功能。

宽动态范围。 因短曝光导致的暗区(黑色破碎)和因长曝光导致的亮区(过度曝光)的合成图像
宽动态范围

帧操作


它曝光指定次数,并通过相机内部的平均处理将其作为单个图像输出。对提高高增益下的S/N和消除高速曝光时的闪烁状态有效。您可以从 2、4、8 和 16 中选择要处理的平均张数。


* 由于多张图像是合成的,因此可能无法正确拍摄移动的主体。


* 当使用单根相机链接电缆供电 (PoCL) 时,无法使用此功能。


帧运算平均过程


区域曝光

可以为有效像素区域和任意 16 个矩形区域设置两个曝光时间。可以针对对象优化图像,例如零件检查。

通过优化曝光时间,图像不会出现 S/N 劣化。


* 由于两张图像是合成的,因此可能无法正确拍摄移动的主体。


* 当使用单根相机链接电缆供电 (PoCL) 时,无法使用此功能。


区域曝光。 区域曝光开启时,对曝光时间“长”和曝光时间“短”的图像进行组合优化。

区域曝光。 区域曝光开启时,对曝光时间“长”和曝光时间“短”的图像进行组合优化。


面积增益

安装在所有型号上的功能


您可以为任何 16 个矩形区域设置单独的数字增益(0 到 32 倍)。如果多个矩形区域重叠,则区域编号较小的增益值优先。可以根据零件检查等对象(零件)优化图像。

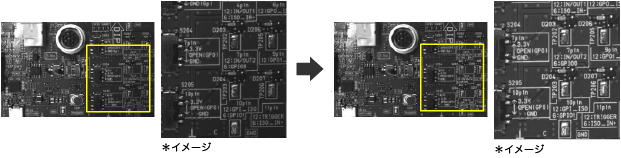

面积增益关/开

缺陷修正


安装在所有型号上的功能


缺陷校正视频


对于需要分辨率的应用程序,这是一个有效的功能。它校正从制造图像传感器时出现的白色缺陷点和黑色缺陷点。
还可以修正手术后因宇宙射线的影响而出现的迟发性白斑和晚发性黑子。

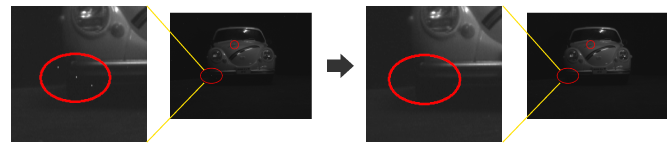

白色缺陷校正示例


优点

缺陷在高增益和高温下更明显,因此需要更多的修正来修正它们。通过降低缺陷检测阈值,可以纠正更多缺陷并保持图像质量。XCL 系列、XCG 系列和 XCU 系列具有足够数量的缺陷校正。

校正从周边检测到缺陷的坐标像素。


可以选择出厂默认设置和用户设置。


* 出厂默认值:开

相机链接 千兆网视觉 USB3 视觉
型号名称 XCL-SG1240
XCL-SG1240C
XCL- SG510
XCL-SG510C
XCL-CG510
XCL-CG510C
XCL-CG160
XCL-CG160C
XCG-CG510
XCG-CG510C
XCG-CG240
XCG-CG240C
XCG-CG160
XCG-CG160C
XCG-CG40 XCU-CG160
XCU-CG160C
修正次数
(上限)
8184件 2040 件 2047 件 2047 件 2047 件 2047 件 2047 件 2047 件 2047 件

白色和黑色缺陷都可以得到纠正。

缺陷修正


阴影校正


校正因光源方向和镜头像差影响而导致的亮度不均,使其平坦的功能。

无需在 PC 端进行校正 → 可缩短图像处理时间


可保存多个设置值→可根据每个光源进行设置


模型 图案数量
XCL-SG1240 / XCL-SG1240C 3
XCL-SG510 / XCL-SG510C 9
XCL-CG510 / XCL-CG510C 9
XCL-CG160 / XCL-CG160C 31
XCG-CG510 / XCG-CG510C 9
XCG-CG240 / XCG-CG240C 20
XCG-CG160 / XCG-CG160C 31
XCU-CG160 / XCU-CG160C 31


阴影校正

阴影校正


查找表 (LUT)


安装在所有型号上的功能


LUT:将输入信号转换为各种输出

输入信号(亮度信号)
→查找表
→输出信号(数字数据)


配备 4 个预设值

摄像机传感器


您可以从 5 种类型中进行选择。 (1) 线性(默认) (2) 输入/输出反转(reverse) (3) 二值化 (4) 五点线性存储 (5) 用户设置。 可以更改二值化、5 点线性存储和用户设置。

3x3 过滤器


安装在所有型号上的功能

通过执行 3 x 3 像素的矩阵计算,可以输出轮廓提取等各种处理的图像。
