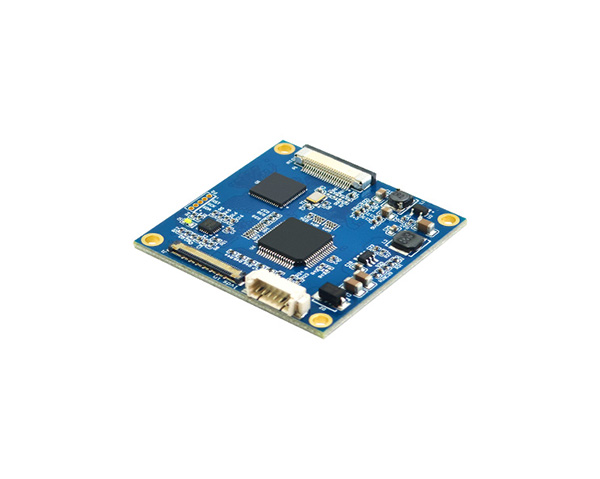

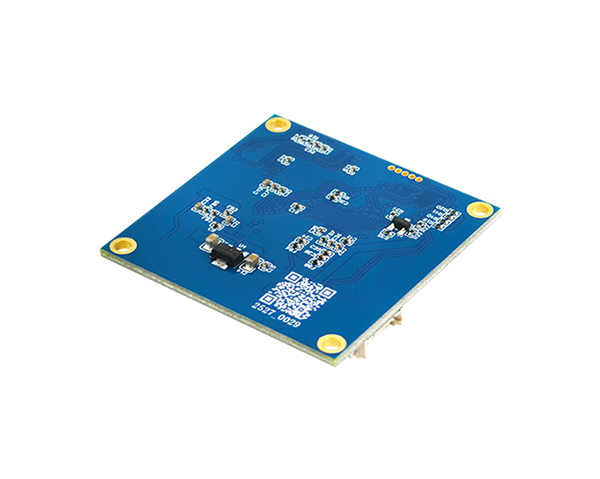

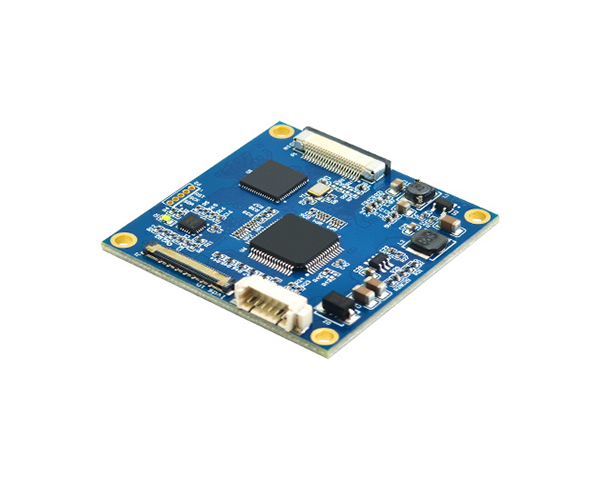

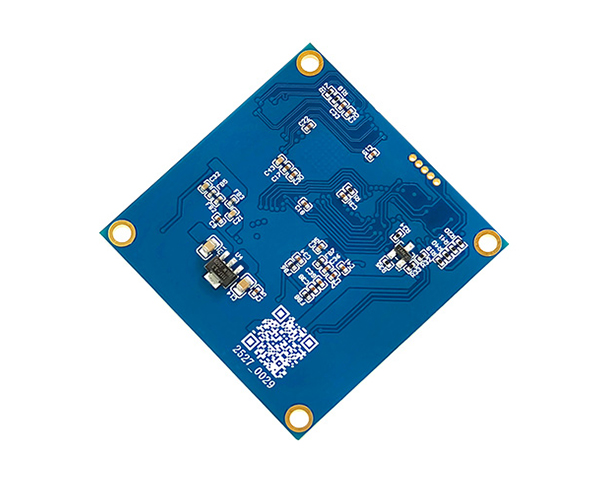

产品概述：

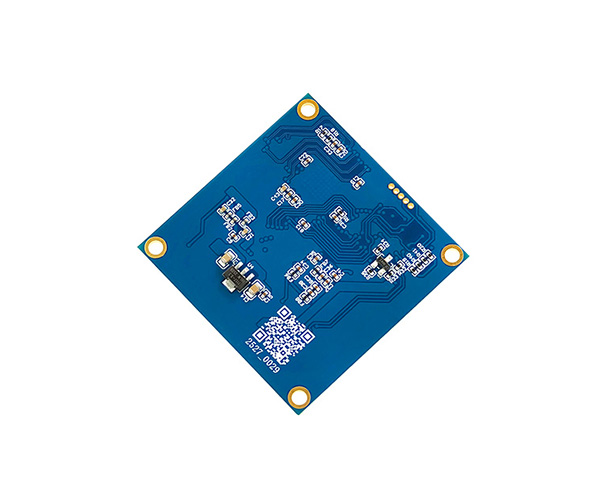

专为Sony FCB全系列高清数字一体化摄像机芯定制。通过极细同轴电缆连接相机与转换板，可将Sony FCB高清系列相机输出的LVDS信号精准、高效转换为MIPI信号 ，为设备间的信号传输与交互提供便利。
功能特点：
• MIPI信号格式为CSI₂ ，确保信号标准规范。
• 精准转换LVDS至MIPI信号，实现高效接口适配。
通过以上功能特点，LVDS转MIPI转换板为Sony FCB全系列高清数字一体化摄像机芯与支持MIPI CSI₂接口的设备之间搭建了一座高效、稳定的桥梁，有效解决了信号格式不匹配的问题，满足了不同应用场景下对高清视频图像采集和传输的需求。
支持的摄像机和视频格式：
| 品牌 | 产品型号 | MIPI |
|
Sony |
|
|
|
FCB-EV9520L |
1080P60, 1080P50，1080P30，1080P25 720P60，720P50，720P30，720P25 |
|
|
FCB-EV9500L |
||
|
FCB-EV7520A |
||
|
FCB-EV7520/CV7520 |
||
|
FCB-EV7500/CV7500 |
||
|
Volers |
VRS-HD5201 |
|
|
VRS-HD5201 |
||
|
VRS-HD5301 |
||
|
VRS-HD5363 |
||
|
VRS-HD5365 |
||
| Tamron | MP3010M-EV |
接口定义：
| 编号 | 类型 | 功能 |
| F1 |
LVDS座子 |
用于对接摄像机芯的LVDS接口 |
| F2 |
Molex连接器： 型号为532610671，具备1.25MM间距的6Pin座子 |
接口定义见表格F2-1 |
| F3 |
FPC接口：22Pin规格，间距0.5MM |
接口定义见表格F3-1 |
采购型号：
| 采购型号 | 功能 |
|
PCB-HD305 |
将LVDS信号转成MIPI信号 |
产品配件：
|
|
|
|
|
|

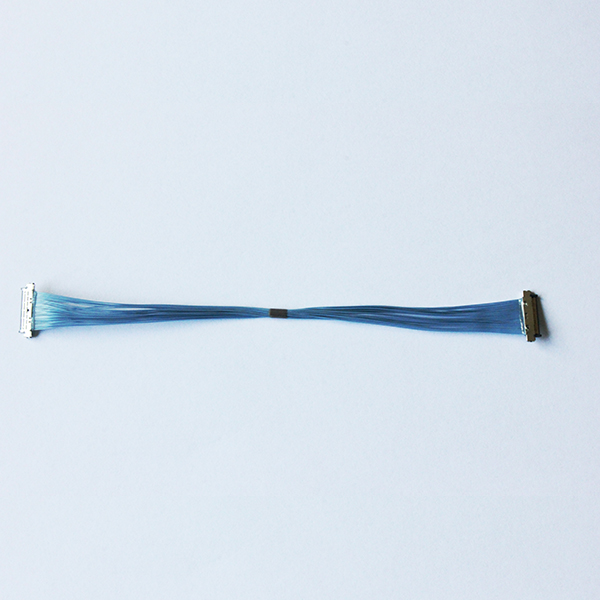

LVDS线（8cm） 可定制线长 （选配） |
6Pin 端子电源线（15cm） （标配） |
螺丝/铜柱：M2*5 （选配） |
铁片（50*50mm） （选配） |
预安装效果图：
|
|
|
|
|
a. FCB-EV9520L预安装效果 |
b.FCB-EV9500L预安装效果 |
c. FCB-CV7520预安装效果 |
连接示意图：
准备工作
|
以FCB-EV9520L为示例 |
LVDS同轴线 |
6Pin 端子电源线 |
铁片 |
螺丝/铜柱 |
|
|
|
|
|
|
步骤一：
1. 安装四个铜柱至铁片(如上图 ①) |
步骤二：
3. 高清一体化机芯模组平行接入LVDS同轴线(如上图③) |
步骤三：
步骤三： |
步骤四： 6. LVDS转MIPI编码控制板与6Pin端子线物理连接(如上图⑥) |
