时间：2026-01-09 09:21:48 来源: 深圳市轩展科技有限公司 浏览数: 3
作为索尼FCB-9500系列摄像机模组，FCB-EV9500M与FCB-EW9500H、FCB-EV9500L最大的不同就是视频输出像素及输出接口。以MIPI接口输出1080P全高清画质的FCB-EV9500M技术规格书又有什么不同？索尼（中国）官方授权经销商轩展科技，为你一次性讲解完，让你从头爽到尾。
1、规格摘要
|
图像传感器 |
逐行扫描1/1.8” STARVIS CMOS图像传感器 |
||
|
总像素数(H) x (V) |
2781 x1632,4.53M[像素] |
||
|
有效像素数(H) x (V) |
2712 x1538,4.17M[像素] |
||
|
推荐像素(H) x(V) |
2688 x1520,4.09M[像素] |
||
|
加强光学变焦 |
放大率 |
30倍 |
|
|
视角（度） |
水平 |
58.1（宽），2.3（远） |
|
|
垂直 |
34.8（宽），1.4（远） |
||
|
对角 |
65.1（宽），2.7（远） |
||
|
F值 |
F1.6（广角）至F4.8（远角） |
||
|
控制力学 |
变焦马达 |
步进电机 |
|
|
聚集马达 |
步进电机 |
||
|
虹膜 |
步进电机 |
||
|
IRCF |
伽伐诺法 |
||
|
输出格式 |
[全高清] 1080p/60,1080p/59.94,1080i/60,1080i/59.94,1080p/50,1080i/50, 1080p/30,1080p/29.97,1080p/25 [高清] 720p/60,720p/59.94,720p/50,720p/30,720p/29.97,720p/25 |
||
|
同步模式 |
MIPI CSI-2，“MIPI 图像传感器串行接口标准 2（CSI-2）第 1.01 版修订版，发布于 2010 年 11 月” |
||
|
I/O引脚 |
图像信号输出 |
符合MIPI标准（1080p、1080i、720p） |
|
|
控制信号I/O |
VISCA协议（CMOS 3.3 [V]， 5.5V公差） |
||
|
功耗和其他 |
电源要求 |
DC 7.0 [V]至DC 12.0 [V] |
|
|
功耗 |
5.0瓦（通常工作电压为 7 - 12 伏直流电，变焦/聚焦功能不启用） |
||
|
存储温度 |
-20至+60[˚C] / 20[%]至95 [%] 绝对湿度：36 [g/m3] |
||
|
工作温度 |
-5至+60[˚C] / 20[%]至80 [%] 绝对湿度：36 [g/m3] |
||
|
体积 |
56[毫米]× 64[毫米]× 125[毫米] |
||
|
重量 |
约439克 |
||
2、功能
|
曝光 |
全自动/增益限制设置/快门优先/光圈优先/手动/EV补偿 |
|
白平衡 |
自动/ATW/室内/室外/一键式WB/手动/ 一键式触发器/户外自动/钠蒸气灯自动/ 钠蒸气灯/钠蒸气灯户外自动 |
|
聚焦 |
自动/手动/一键触发/全扫描一键触发/ 附近的限制 |
|
宽动态范围 |
有 |
|
可见度增强 |
有 |
|
降噪 |
3D / 2D降噪 |
|
ICR（白天和黑夜） |
有 |
|
图像防抖（超级） |
有 |
|
图像防抖（超级+） |
有 |
|
慢速AE响应 |
有 |
|
高灵敏度 |
有 |
|
伽玛 |
标准/直伽玛 |
|
数字变焦 |
12x |
|
透雾 |
有 |
|
图片效果 |
黑/白 |
|
球形隐私遮挡区域 |
有 |
|
电子翻转（E-FLIP） |
有 |
|
背光补偿 |
有 |
3、连接规范

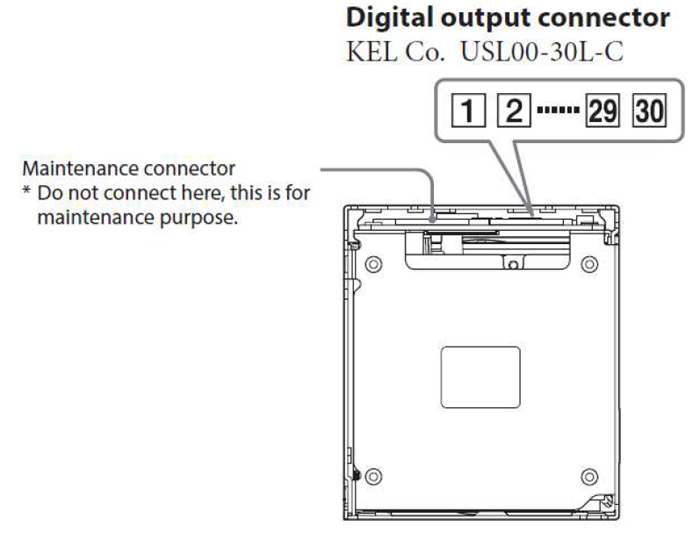

3.1 连接器与引脚分配
|
Pin No. |
Name |
Level |
|
1 |
GND |
|
|
2 |
NC |
|
|
3 |
NC |
|
|
4 |
GND |
|
|
5 |
NC |
|
|
6 |
NC |
|
|
7 |
GND |
|
|
8 |
NC |
|
|
9 |
NC |
|
|
10 |
GND |
|
|
11 |
NC |
|
|
12 |
NC |
|
|
13 |
GND |
|
|
14 |
CSID3N |
[O]: MIPI CSI 3- |
|
15 |
CSID3P |
[O]: MIPI CSI 3+ |
|
16 |
CSID2N |
[O]: MIPI CSI 2- |
|
17 |
CSID2P |
[O]: MIPI CSI 2+ |
|
18 |
CSICN |
[O]: MIPI CSI Clock- |
|
19 |
CSICP |
[O]: MIPI CSI Clock+ |
|
20 |
CSID1N |
[O]: MIPI CSI 1 |
|
21 |
CSID1P |
[O]: MIPI CSI 1+ |
|
22 |
CSID0N |
[O]: MIPI CSI 0- |
|
23 |
CSID0P |
[O]: MIPI CSI 0+ |
|
24 |
VISCA_RxD |
[I]: CMOS 3.3[V] (Low; Max1.0[V], High; Min2.3[V]) 5.5V tolerance |
|
25 |
VISCA_TxD |
[O]: CMOS 3.3[V] (Low; Max0.1[V], High; Min2.4[V]) |
|
26 |
RESET |
[I]: Reset; LOW (GND), Unreset ; OPEN (High Impedance) |
|
27 |
DC_IN |
[I] 7 to12[V] DC |
|
28 |
DC_IN |
[I] 7 to12[V] DC |
|
29 |
DC_IN |
[I] 7 to12[V] DC |
|
30 |
DC_IN |
[I] 7 to12[V] DC |
3.2 MIPI 像素数据格式符合 MIPI 标准（1080p、1080i、720p）
- MIPI D-PHY，“MIPI_D-PHY规范_v01-00-00，2009 年 5 月 14 日”
- MIPI CSI-2，“MIPI 联盟相机串行接口 2（CSI-2）标准 版本 1.01，修订于 2010 年 11 月”
|
Output Format |
MIPI CSI Clock |
Pixel clock |
|
|
1080p/60 |
RGB |
445.5 MHz |
148.5 MHz |
|
YPbPr |
297 MHz |
||
|
1080p/59.94 |
RGB |
445.5 MHz |
148.5/1.001 MHz |
|
YPbPr |
297 MHz |
||
|
1080p/50 |
RGB |
445.5 MHz |
148.5 MHz |
|
YPbPr |
297 MHz |
||
|
1080i/60 |
RGB |
297 MHz |
74.25 MHz |
|
YPbPr |
—— |
—— |
|
|
1080i/59.94 |
RGB |
297 MHz |
74.25/1.001 MHz |
|
YPbPr |
—— |
—— |
|
|
1080i/50 |
RGB |
297 MHz |
74.25 MHz |
|
YPbPr |
—— |
—— |
|
|
1080p/30 |
RGB |
297 MHz |
74.25 MHz |
|
YPbPr |
297 MHz |
||
|
1080p/29.7 |
RGB |
297 MHz |
74.25/1.001 MHz |
|
YPbPr |
297 MHz |
||
|
1080p/25 |
RGB |
297 MHz |
74.25 MHz |
|
YPbPr |
297 MHz |
||
|
720p/60 |
RGB |
297 MHz |
74.25 MHz |
|
YPbPr |
297 MHz |
||
|
720p/59.94 |
RGB |
297 MHz |
74.25/1.001 MHz |
|
YPbPr |
297 MHz |
||
|
720p/50 |
RGB |
297 MHz |
74.25 MHz |
|
YPbPr |
297 MHz |
||
|
720p/30 |
RGB |
297 MHz |
74.25 MHz |
|
YPbPr |
297 MHz |
||
|
720p/29.97 |
RGB |
297 MHz |
74.25/1.001 MHz |
|
YPbPr |
297 MHz |
||
|
720p/25 |
RGB |
297 MHz |
74.25 MHz |
|
YPbPr |
297 MHz |
||
通道数量：4 条固定数据通道
4. 详细规格
4.1 传感器规格
|
图像传感器 |
逐行扫描 CMOS 图像传感器 |
|
单元像素尺寸（水平）×（垂直） |
2.9 微米×2.9 微米 |
|
总像素数（水平）×（垂直） |
2781×1632 453 万[像素] |
|
有效像素数（水平）×（垂直） |
2712×1538 417 万[像素] |
|
扫描方式 |
逐行扫描 |
|
色彩滤镜 |
原色拜耳阵列 |
|
快门 |
滚动快门（非全局快门） |
光谱灵敏度特性
4.2 镜头规格（*设计规格）
|
配置 |
12 组 17 片 |
|
F 数值 |
1.6（广角）至 4.8（长焦） |
|
焦距（35 毫米换算） |
6.5 毫米至 162.5 毫米（31.2 毫米至 780 毫米） |
|
视差扭曲 |
-1.6%（广角）/ +1.00%（长焦）无穷远*2 |
|
焦距范围 |
100 毫米至无穷远（广角） 1200 毫米至无穷远（长焦） |
注释）* 上述视角值是基于图像传感器的最大记录像素区域计算得出的。它们与 2D 外形图上的值不同，后者是基于图像传感器的有效像素区域计算得出的，并包含装配公差的余量。
*2 扭曲校正关闭
4.3 摄像机规格
- 信噪比
典型值
大于 50 [分贝]（黑色，增益 0 [步]，快门 1/30）
- 最低照度
50 [IRE]，ICR 关闭，光圈全开，AGC 最大（28[步]）
典型值
FHD 模式： 30[帧/秒]模式
高感光度关闭： 0.09[勒克斯]
高感光度开启： 0.009[勒克斯]
- 白平衡
自动白平衡（AWB）模式 2500[K] - 7500[K]
自动跟踪白平衡（ATW）模式 2000[K] - 10000[K]
- 摄像机水平度
当摄像机和物体水平设置时，屏幕应在显示器水平线的±3 [度]以内。
- 光轴偏差
从远端变焦到广角端时，远端屏幕中心物体的偏差应在显示器短边的 8%半径圆内。
- 图像抖动
从远端变焦到广角端时，在 21[英寸]显示器上屏幕中心的偏差应在 2.0[毫米]以内。
- 污渍和划痕规格
不超过密度样本
[条件]
1. 变焦：广角端，对焦：无穷远
2. 光圈：F4 固定
3. WB：一次推动
4. 亮度查看器（500 至 1000[坎德拉/平方米]）
- 分辨率
全高清：典型值 2价值
位置 宽屏远距
中心 950 或更多 [电视线] 750 或更多 [电视线]
图像高度（70%） 850 或更多 [电视线] 650 或更多 [电视线]
- 电视失真（失真校正开启）
±2[%]
- 振动校正频率
1 至 20 [赫兹]
4.4 绝对最大工作电压
|
项目 |
信号 |
最小值 |
类型 |
最大值 |
单位 |
|
工作电压 |
直流电源※ |
-0.5 |
—— |
+22.0 |
[伏] |
※ 为 FCB 输入端部分
4.5 工作条件
|
项目 |
信号 |
最小值 |
类型 |
最大值 |
单位 |
|
工作电压 |
直流电源※ |
7.0 |
9.0 |
12.0 |
[伏] |
※ 用于 FCB 输入端部分
4.6 电源消耗
（测量条件：室温、典型电压、高速帧率模式下稳定运行）
|
项目 |
信号 |
平均值（※1） |
最大值（※2） |
单位 |
|
电力供应 |
DC IN 7.0 [伏] |
4.96 |
6.67 |
[瓦] |
|
DC IN 9.0 [伏] |
4.92 |
6.55 |
||
|
DC IN 12.0 [伏] |
4.92 |
6.55 |
※1：稳定状态
※2：在电机运行期间（镜头驱动器），但 ICR 关闭
4.7 镜头耐久性
（在室温下）
变焦 1,000,000 [广角-远摄循环]
聚焦 2,000,000 [近摄-无穷远循环]
光圈 500,000 [开-关循环]
IR 电机 20,000 [开-关循环]
5 电气特性
5.1 交流特性
符合 MIPI 标准（1080p、1080i、720p）
5.2 VISCA（CMOS（3.3V），5.5V 耐受度）
接收数据线（高电平）：2.3[V] 或更高 接收数据线（低电平）：1.0[V] 或更低
发送数据线（高电平）：2.4[V] 或更高 发送数据线（低电平）：0.1[V] 或更低
5.3 平均故障间隔时间
4.9 [年]（不含 LENS）
5.4 环境测试（在 10 个纸箱的条件下）

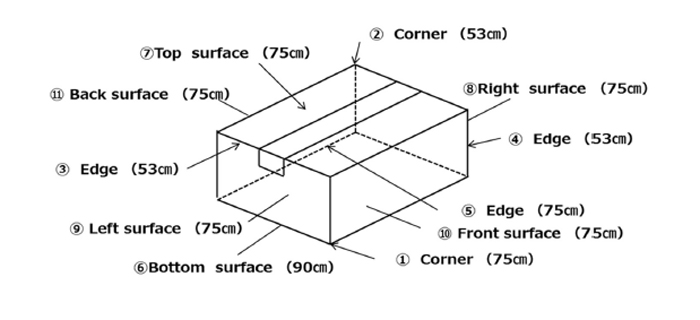

跌落测试：测试顺序和跌落高度（每 1 次，总计 11 次）

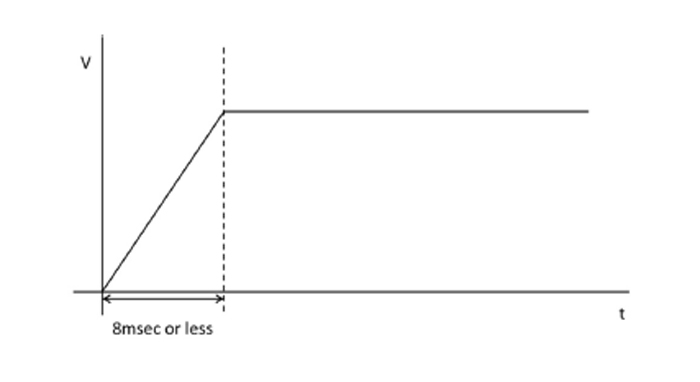

5.5 电源供应条件
8 毫秒或更短时间
6 注意事项
6.1 工作温度
确保设备内部的温度不超过推荐的工作温度范围。
6.2 图像传感器的耐用性
如果大量光线进入传感器，传感器上的芯片式彩色滤光片可能会褪色。此类使用条件应尽量避免，因为没有针对褪色情况的产品保修服务。务必采取防护措施，防止长时间暴露在强光下。
6.3 防静电保护
对于FCB-EV9500M，应以与半导体设备相同的方式采取防静电措施。
（1）要么徒手操作，要么使用非充电手套、布料或材料。同时使用导电鞋。
（2）直接操作时使用腕带。
（3）在地板和工作台上安装接地导电垫，以防止产生静电。
（4）在操作此相机模块时，建议使用离子化空气或其他方式进行放电。
6.4 存储和工作环境
避免在高温、高湿度和多尘的条件下存储或使用。
6.5 机械强度这款相机模块属于精密光学部件，因此在使用时应避免施加过大的机械冲击。暴力。
6.6 改造
任何针对客户的改造或加工操作都应避免。如果产品经过改造或加工处理，将不会给予产品保修。
6.7 闪存
闪存中的数据不应被修改或覆盖。一旦这些数据被修改或覆盖，就无法给予产品保修。
6.8 白色像素
图像感应设备容易受到自然辐射（如宇宙辐射）的影响，这可能会导致偶然出现缺陷，从而产生白色像素。尽管在相机模块生产过程的最终检查和调整阶段会对其进行修正，但在存储和运输过程中仍可能会有少量产品受到影响，并且在客户生产现场的接收阶段可能会出现“白色像素”。由于白色像素的出现是由于自然现象所致，超出了供应商的控制范围。
6.9 低光条件下的垂直线噪声
在低光条件下设置增益时，偶尔可能会出现垂直线噪声。这不是故障，而是 CMOS 图像传感器的特性。
6.10 安全标准该产品在生产时未经过任何加工处理，因此没有特定的安全标准适用于此产品。独自一人。用户应确保使用此相机模块的成品符合相关安全标准。
6.11 使用和存储位置
请勿长时间对极亮的物体（灯光或太阳）进行拍摄。此外，请勿在以下位置使用或存放设备。
- 极其高温或低温的地方（工作温度：-5℃至+60℃（23°F至140°F））
- 产生强烈无线电辐射的电视/广播电台附近
- 受到荧光灯反射或窗户光线影响的地方
- 不稳定照明环境（会产生闪烁）
- 有强烈振动的地方
- 受激光束辐射的地方
6.12 在户外摄像机使用时
- 户外摄像机应安装在直接雷电保护区内。对于安装在直接雷电保护区之外的摄像机，必须安装避雷针。
- 对于户外摄像机，必须安装电源和信号端的防浪涌保护器。防浪涌保护器与摄像机之间的距离不应超过 0.5 米。
- 电源和信号的屏蔽电缆应用于户外设备。电缆应置于铁管内。铁管应良好接地。- 对于户外工程，电缆应铺设在屋檐下方，严禁使用架空电缆。
- 室外设备及电缆的地基设计应与建筑物的地基相结合，并符合国家及行业标准。
- 若采用独立接地方式，接地电阻必须不超过 4 欧姆。接地电缆的面积必须大于 ......25 平方毫米
