您的位置 : 首页>编码控制板>HD-SDI控制板>HD/3G-SDI编码控制板 完美搭配SONY FCB-EV/CV7500
HD/3G-SDI编码控制板_索尼sony fcb-ev&cv fcb-eh&ch系列机芯模组

HD/3G-SDI编码控制板 完美搭配SONY FCB-EV/CV7500

SONY索尼机芯二次开发SDI编码控制板,高清SDI信号、支持RS485控制和232控制、支持断电记忆功能、支持SONY和VISCA协议的各种国产机芯。

淘宝购买

单击进入淘宝官方店购买

论坛提问

单击进入专业论坛注册提问

分享至:

本公司研发设计的高清HD/3G-SDI输出控制板,是一款专为SONY FCB高清一体化机芯模组研发设计的,可以兼容控制SONY 高清FCB-EH3410&CH3410、FCB-EH3310&CH3310、FCB-EH3150&CH3150、FCB-EH6300&CH6300、FCB-EH6500&CH6500、FCB-EV7500&CV7500、FCB-EV5500&CV5500、FCB-EV7100&CV7100、FCB-EV7300&CV7300、FCB-EV7310&CV7310、FCB-EV5300&CV5300等机芯模组。此控制板应用广泛,可兼容安防、智能交通、无人驾驶飞行设备、快照亭、警车、弱视仪和视频会议等领域。

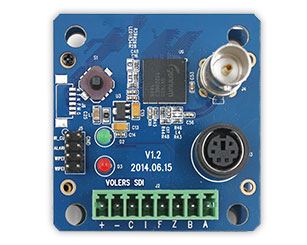

         SDI编码控制板     SDI编码控制板

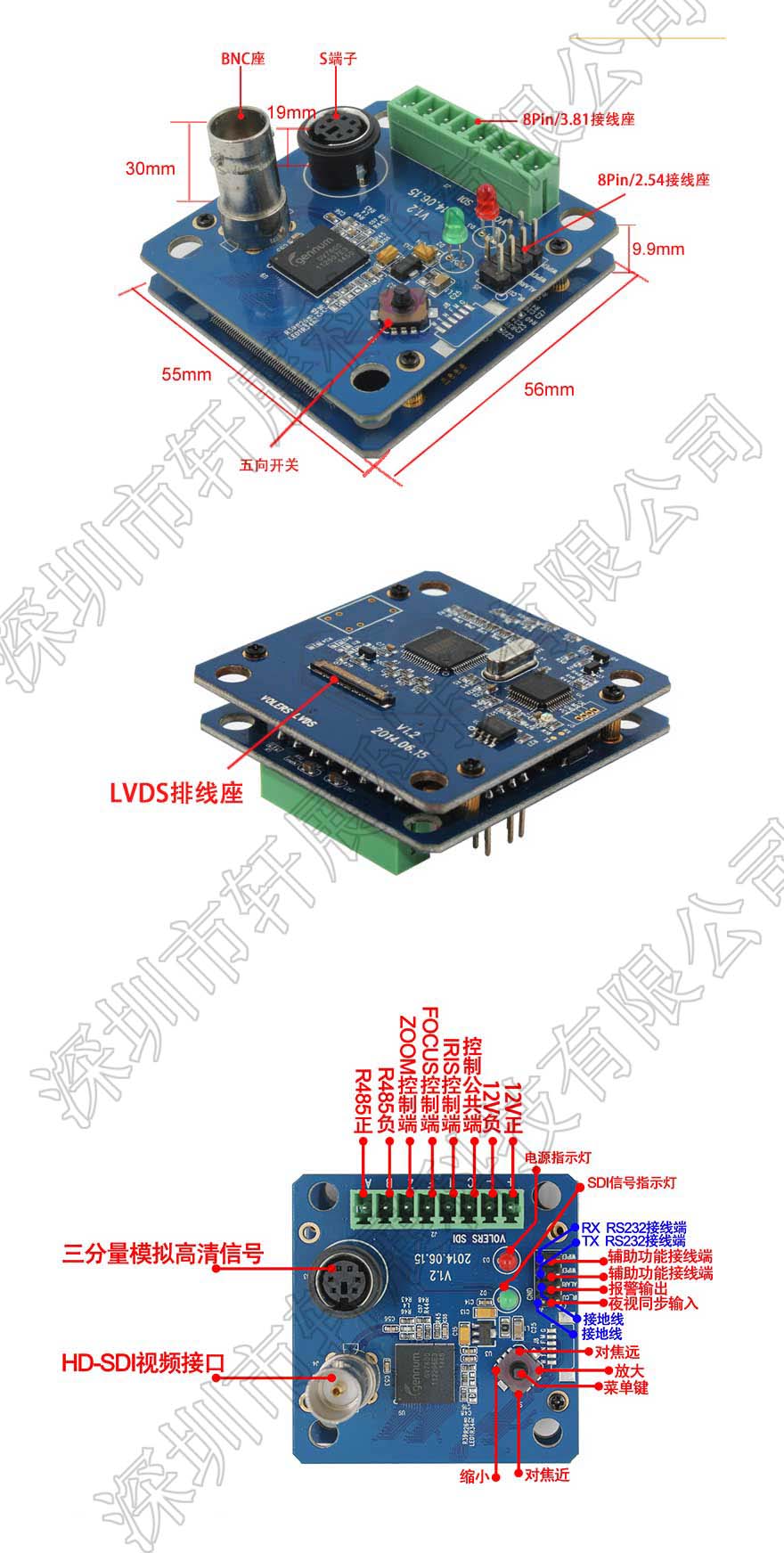

此款控制板采用两块4层军工级材料PCB板,表面镀金,方便上锡,避免虚焊。选用定制75欧母纯铜BNC接头、ARM处理器、国外原装进口芯片、厚声品牌电容电阻等电子元器件,使得HD-SDI信号能通过眼图测试。



功能特点:



1、通过LVDS线*1接入SONY FCB高清一体化机芯模组,无需对机芯做出任何设置,可以自动识别显示高清SDI信号。

2、通过按键、485控制键盘或解码板调出OSD菜单,方便设置机芯模组的各项技术参数并保存其参数值。

3、此款控制板可以同步输出HD-SDI与YPbPr(分量)信号,也可选择标清CVBS信号单独输出,方便施工现场用工程宝调试摄像机的位置及设置技术参数。

4、可以外接红外灯,并且有红外灯外同步接口,通过机芯的参数设置,避免出现不能与红外灯同步彩转黒的现象。

5、支持RS485控制,自动识别PELCO-D,PELCO-P协议, 波特率2400bps,4800bps,9600bps,地址1--255。

6、支持断电记忆功能,当机芯参数设置被保存,机芯掉电后,无需再次设置机芯的各项参数。

7、支持232控制,方便与电脑或MCU通讯(选配)。
8、特有的视频格式改变设置,方便在无法看到图像显示时,可将视频格式改为720P50、1080I50、CVBS,也可通过485控制键盘远程改变视频格式。
9、独特的10个预置位及自动巡航功能,巡航时间为5~999秒。(选配)
10、可以选配辅助功能开关,方便控制雨刷等其它外接设备。

11、可以接入支持SONY和VISCA协议的各种国产机芯。 查看索尼高清机芯

12、尺寸大小:55MM*56MM*19MM(不含BNC接头和继电器的高度)。



*1 标配一条12CM长的LVDS高清线
