全局曝光和卷帘曝光的区别,SONY FCB-EV9500L采用的是哪一种?

时间:2022-12-19  10:47:45  来源: 深圳市轩展科技有限公司  浏览数: 2

曝光是图像传感器进行感光的过程。在曝光过程中,通过CMOS Sensor 收集光子并转换成电荷;并在曝光结束后,CMOS Sensor 通过一定的方式将电荷移出。

全局曝光和卷帘曝光的区别


影响曝光的三要素是:光圈、快门和感光度。

光圈:光圈是位于镜头内部的小叶片相互重叠构成的光孔;

感光度:又叫ISO值,指的是相机感光元件对光线的敏感程度;

快门:快门就是相机用来控制光线照射感光元件时间的装置。


常见的电子快门的方式有全局快门和卷帘式快门两种,全局快门是通过整幅图片在同一时间曝光实现的。


卷帘快门

通常用于CMOS传感器逐行曝光的方式实现的。

在曝光开始的时候,传感器会进行逐行扫描、逐行曝光,直至感光组件将的所有像素点都曝光完成为止,每行之间存在一定的时间差。

全局快门

通过整幅场景在同一时间曝光实现的。

在曝光开始的时候,Sensor在所有像素点开始收集光线,然后在曝光结束的时候,光线收集的电路会被切断。然后传感器读出为一幅完整的图像。

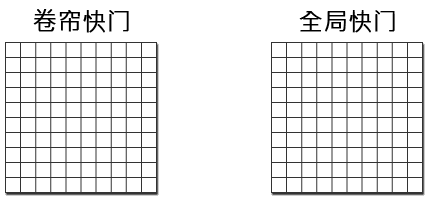

卷帘快门与全局快门

全局曝光和卷帘曝光

而工业相机较为常见的曝光方式为全局曝光和卷帘曝光,其实是以卷帘快门和全局快门的二者进行命名,那么它们的区别在哪?


全局曝光

首先从较为简单的全局曝光进行说起。也就是说光圈打开后,整个图像芯片同时曝光。因此,曝光时间与机械的开关速度有关。既然与机械运动相关,所以,存在理论上的最小曝光时间,因此优缺点十分明显:



优点:所有像素点同时曝光

缺点:曝光时间存在局限,存在最小曝光时间,可拍摄运动物体



卷帘曝光

卷帘曝光的方式可能与卷帘的概念相关,卷帘曝光时间的长短完全取决于卷帘的开口大小与卷帘的运动速度。也就是说,卷帘运动得越快,卷帘间距越小,其传感器的曝光时间越小。因此,卷帘曝光方式能够具有更小的曝光时间。



优点:具有更小的曝光时间

缺点:逐行曝光,存在果冻效应,不适合拍摄运动物体

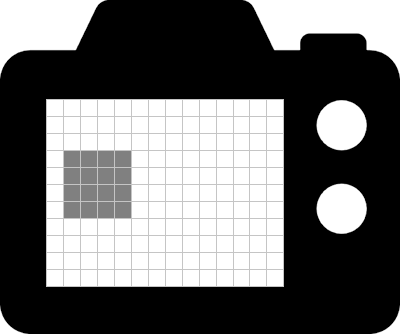

卷帘曝光

< 卷帘曝光 >

果冻效应

当工业相机存在晃动,或被拍摄物体处于高速运动时,逐行扫描速度不够,拍摄结果就可能出现“倾斜”、“摇摆不定”或“部分曝光”等情况,这种因画面上下曝光时间不同而产生错位的现象,就被定义为果冻效应。

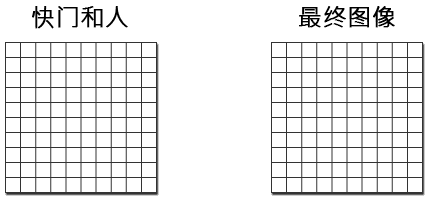

果冻效应而造成的扭曲


< 果冻效应而造成的扭曲 >

SONY FCB-EV9500L采用的是哪一种曝光?

SONY FCB-EV9500L采用的是哪一种曝光方式?FCB-EV9500L摄像机芯模组具有1/1.8英寸型STARVIS™ CMOS Sensor,很明显是属于卷帘曝光,AR增透涂层最小化了重像/重影现象,并且能够在夜间和黑暗环境中也捕捉到不丢失关键信息的图像;具有超级防抖的功能;能抑制减小图像的果冻效应扭曲的现象。
