SONY FCB-EV9500M的7片花瓣光圈有何优势?摄像机光圈介绍

时间:2023-02-27  10:51:31  来源: 深圳市轩展科技有限公司  浏览数: 74

一、光学镜头之光圈介绍

什么是光圈?可能很多人天天接触摄像机却还是对其不甚了解。 简单的说,光圈是一个用来控制光透过镜头,进入机身内感光面的光量的装置,英文名称为Aperture。光圈在镜头中起着举足轻重的作用,作为控制一张照片曝光的核心参数,它的大小决定着通过镜头进入感光元件的光线的多少。表达光圈大小我们通常使用F值。


光圈F=镜头的焦距/镜头口径的直径,标准的光圈值从大到小为:F1F1.4F2F2.8F4F5.6F8F11F16F22F32F44 F64。相同焦距下光圈值越小,镜头的有效通光口径越大,在单位时间内的进光量越多,例如光圈从F4.0 调整到 F2.8,进光量多了一倍。对于工业摄像机变焦镜头而言,光圈 F值通常介于F1-F8SONY FCB-EV9500M的光圈F值则是F1.6至F4.8,下面轩展科技就带大家看看各种不同的光圈类型。

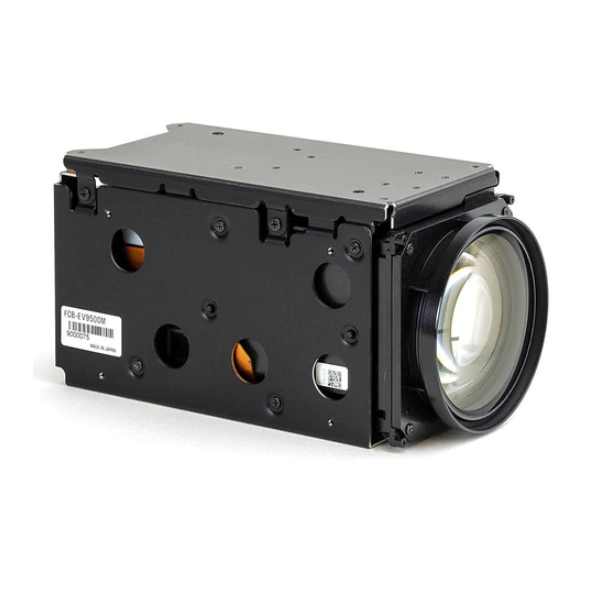

SONY FCB-EV9500M

SONY FCB-EV9500M


二、不同种类的光圈

虽然市场上存在着各种各样的影像产品,从数码单反相机、数码旁袖子、相机、摄像头、监视器,到我们的工业摄像机,但是根据不同的内部结构以及不同的市场定位,常见的镜头光圈却仅仅分为三类:固定式光圈、猫眼式光圈和虹膜式光圈。


1、固定式光圈

顾名思义,采用固定式光圈的镜头,不能对其光圈的大小进行调整。这种光圈通常在低端设备,比如手机镜头,摄像头以及监视器等一些对光学性能要求不高的产品上使用。


2、猫眼式光圈

猫眼式光圈也是一种常见的光圈结构,因其形似猫眼而得名。这种光圈是由一片中心有椭圆形或者菱形孔的金属薄片平分为二,并将两片有半椭圆形或半菱形孔的金属薄片对排组成。由于造价低廉并且可以随意调整大小,所以猫眼式光圈被广泛应用于入门级别的消费相机中。


3、虹膜式光圈

虹膜式光圈是由多个相互重叠的弧形光圈叶片组成的,光圈叶片数可多达十八片,并且叶片数目越多虹膜式光圈的孔径越近圆形。由于叶片的离合能够改变中心圆形孔径的大小,并且多叶片设计可以提供更加接近圆形的透光孔,因此现在绝大多数的消费相机镜头和几乎所有的单反相机镜头都采用这种结构的光圈。现在也有越来越多的工业摄像机采用这种结构的光圈,SONY FCB-EV9500M使用的就是7片花瓣的虹膜式光圈。


FCB-EW9500M的7叶光圈

FCB-EV9500M的7叶光圈


三、SONY FCB-EV9500M7片花瓣的虹膜式光圈有什么优势

SONY FCB-EV9500M镜头所采用的虹膜式光圈一共由7片花瓣组成,使得产生的眩光/光晕会是相对更好的圆形,当光圈全开的时候,镜头的通光孔明亮而宽广,这就使得单位时间内的通光量更多,从而大大改善了图像质量。


FCB-EV9500M的7叶结构光圈效果对比

FCB-EV9500M的7叶结构光圈效果对比
