一文说清SD-SDI|HD-SDI|3G-SDI|6G-SDI|12G-SDI

时间：2023-03-22  09:42:00  来源: 深圳市轩展科技有限公司  浏览数: 107

首先，我们需要了解什么是SDI。所谓SDI，英文名字为Serial Digital Interface，SDI接口是数字分量串行接口(serial digital interface)的首字母缩写，是由SMPTE(Society of Motion Picture andTelevision Engineers)组织制定的一种数字视频接口标准。

SDI接口大体可以分为SD-SDI(270Mbp，SMPTE259M),HD-SDI(1.485Gbps,SMPTE292M)，3G-SDI(2.97Gbps,SMPTE424M)三种，从这个划分标准可以看出，速率是一个重要的指标。

HD-SDI就是高清数字分量串行接口。HD-SDI是实时无压缩的高清广电级摄像机，是安防监控领域的又一科技进步，为监控中心提供高清晰的图像来源的设备。HD-SDI摄像机，是基于SMPTE（电影与电视工程师协会）串行链路标准，通过75欧姆同轴电缆来传输未压缩的数字视频的一种高清实时摄像机。

3G-SDI信号一直被广电行业广泛应用，随着安防行业的不断发展，它的高速率无压缩数字的优势逐渐被挖掘，目前轩展科技已推出了大量的3G-SDI系列产品，包括SDI-HDMI转换盒、SDI中继器、SDI高清视频采集卡及SDI视频信号分配器等。这些设备均采用3G信号，同时也可兼容1.5G信号，进行长距离传输，可以满足用户多样化的需求。

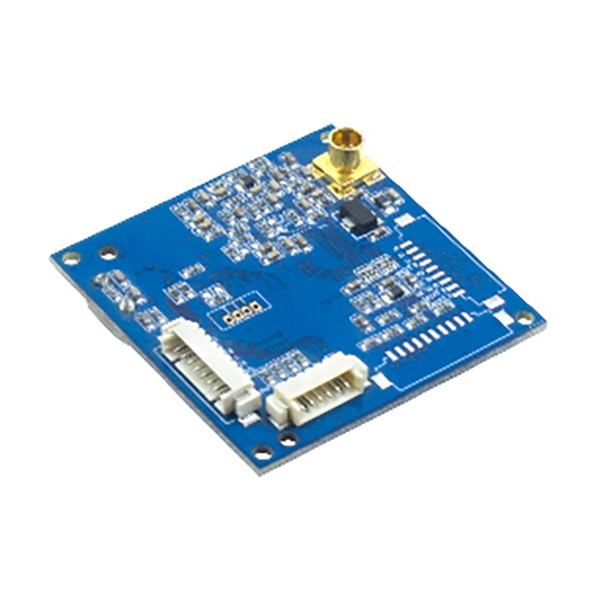

3G-SDI编码控制板

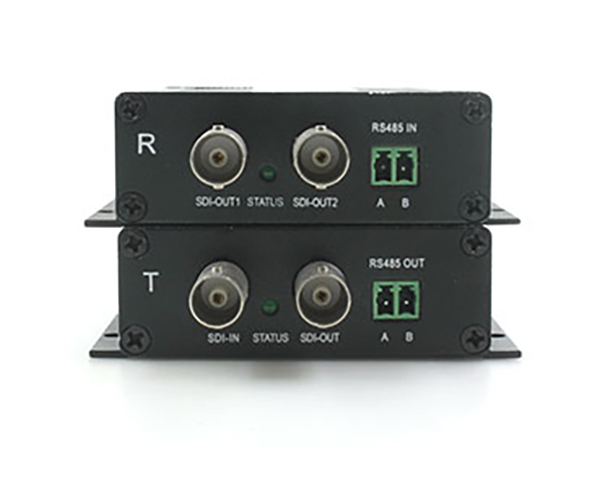

轩展科技HD-SDI高清数字视频光端机可通过单模光纤同时传输1路HD-SDI高清数字视频信号及反向控制数据信号，同时在发送端上还支持环通一路高清视频信号。

即插即用，安装简单，无需进行电路和光路调节即可完成设备安装，是目前具有高可靠性、高性能的串行数字光传输设备。

轩展科技HD-SDI光端机

可广泛应用于智能交通（ITS）、高速公路、收费站等远距离传输的多种场所。

那么，3G-SDI和HD-SDI的具体区别是什么呢？

随着1080i和720P等高清晰（HD）视频标准的出现，对接口进行了调整以处理更高的1.485Gbps数据速率，1.485-Gbps串行接口通常被称为HD-SDI接口，由SMPTE292M进行定义，它使用同样的75欧姆同轴电缆。SMPTE批准了名为SMPTE424M的新标准，在同样的75欧姆同轴电缆上，SDI数据速率加倍，达到了2.97Gbps。这一标准也称为3-Gbps（3G）SDI，支持1080P和数字影院等分辨率更高的图像质量。

从分辨率(数字像素)角度来讲，从标清时代走到高清，从720x576到现在的1920x1080，宽高比从4:3到16:9，这个是我们比较熟悉的，4K实际上是建立在高清基础之上的，我们称之为“超高清”Ultra HD，从720x576的40万像素，到高清1920x1080的两百万左右像素。到了4K来讲，我们的分辨率在高清基础上上升了4倍，从1920x1080（1080p60）变成了3840x2160（2160p60），也就是水平是1920x2，垂直是1080x2，分辨率整整上升了4倍，什么没有变呢，就是宽高比没有变，还是16:9，为什么叫QFHD，Q是QUAD，它指的是4倍，F就是FULL，就是4倍的全高清。

目前市场上主流的4K超高清基带信号有两种：

面向电影工业的6G/12G-SDI数字串行超高清基带信号，例如面向广播级市场，应用场景多在电视台，演播室等；面向消费类终端的并行HDMI1.4/2.0 超高清基带信号,例如消费级别摄像机，游戏机，高清数字机顶盒等数字视频输出，以下对数字视频SDI接口重点介绍。

SMPTE组织在2015年正式发布了串行数据接口的6G-SDI和12G-SDI。6G-SDI面向2160p30的应用，对应每秒30帧画面的刷新。而12G-SDI面向2160p60（俗称真4K）的应用，对应着每秒60帧画面的刷新。

轩展科技凭借自身的技术优势，以及多年的SDI编码板开发经验，根据12G-SDI的通用标准，开发出了12G-SDI编码控制板，以便更好的满足于4K-60帧的视频传输应用需求。

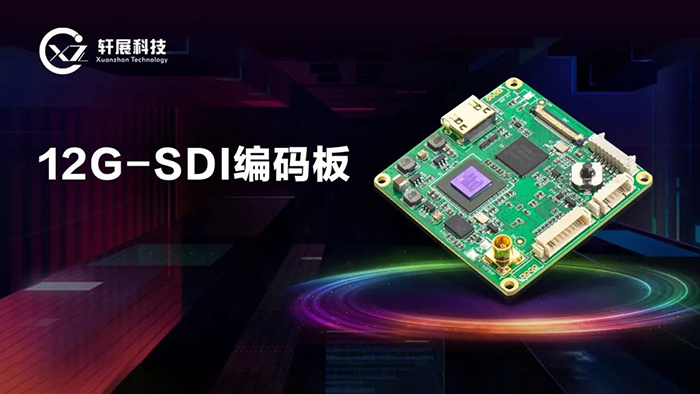

12G-SDI编码控制板

轩展科技开发的12G-SDI编码控制板具有如下几个优点：

（1）向下兼容

轩展科技的12G-SDI编码控制板不仅可以满足支持4K*60Hz信号采集，并能向下兼容6G-SDI和3G-SDI信号。

（2）体积小

因信号连接数量减少4倍， 12G-SDI编码板可有效简化电缆连接和布线系统，消除了布线的复杂性，使得线缆的总重量减轻，信号连接可能出现的故障点也减少了。

（3）高清无延迟

编码效率高，在高压缩比的同时，也能保证高质量的图像输出效果，有效防止原始图像失真的现象发生。

轩展科技的12G-SDI编码控制板支持搭配SONY超高清机芯 FCB-EW9500H、FCB-CS/ES8230、FCB-CR/ER8530、FCB-CR/ER8550、FCB-CR/ER8300。
