SONY BME-HDR和SME-HDR的工作原理是怎样的

时间:2017-03-10  11:21:57  来源: 尚立  浏览数: 7044

上次我们对早期高动态范围技术进行了些简单的分析介绍,这次要讲的BME-HDRSME-HDR更加适用于动态影像,而索尼的很多新影像传感器都开始使用这样的HDR技术。那么它们的工作原理是怎样的呢?下面和轩展科技一起了解吧!

首先我们先了解下BME-HDR和SME-HDR这两种方式是怎样产生的。
早期高动态范围(High Dynamic Range ; HDR)影像技术主要利用多张不同曝光画面合成,工作原理都是通过两张连续拍摄的图片,一张低曝光另一张高曝光,最终将两张照片合为一的方式来呈现,此方式已广泛应用在数字相机与智能型手机等消费性电子产品,但相关技术却因为影像帧率(Frame rate)的条件限制,一直未被成功应用于动态影片上,因此Sony在影像传感器上增加高动态范围的功能,主要是两种方式Binning Multiplexed Exposure HDR (BME-HDR)和Spatially Multiplexed Exposure (SME-HDR)。

SONY BME-HDR方式是通过在影像传感器中每两行像素上设置不同的曝光率来产生完整影像,最后可以结合在一起产生完整的HDR影片,但是其分辨率会有损失,Sony IMX135,IMX258等影像传感器的HDR使用此种技术。

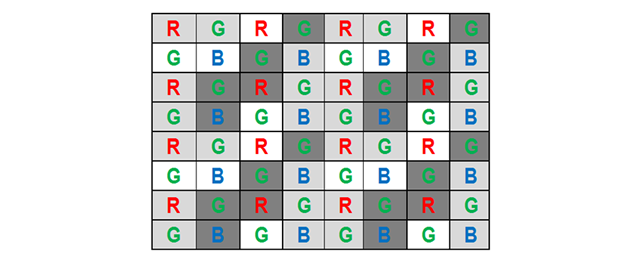

另外的SME-HDR是Sony用来拍摄完整分辨率和完整影像帧率的高动态范围影片的新方式。此种方式主要是通过特殊的算法来执行,影像传感器中高曝光和低曝光的像素像棋盘一样分部于影像传感器上并且通过算法计算加成与图像融合来达到无损于分辨率和影像帧率的效果。



Sony已将SME-HDR技术应用于量产影像传感器中,这包括IMX214,IMX298,IMX230等影像传感器,同样对比于IMX377,IMX378上也增加了这项技术,例如,可以使IMX378支持10bit 4K分辨率60帧/秒 SME-HDR输出。
