SDI一体化摄像机与DVR如何连接设置
时间:2017-05-25 09:16:46 来源: 轩展科技 浏览数: 6277
设备清单:
维尔斯一体化摄像机(SDI输出)

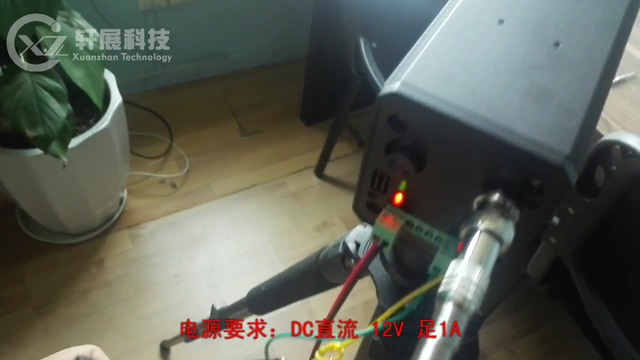

电源(DC 12V 足1A)
电源线(注意电源正负极)
485线(分清AB正负)
DVR(输出有HDMI和DVI,这里使用了HDMI)
SDI显示器
控制键盘
SDI一体化摄像机与DVR和控制键盘连接设置步骤:
一、开始我们是把摄像机输出连接到SDI显示器上的(这时候有图像显示的);

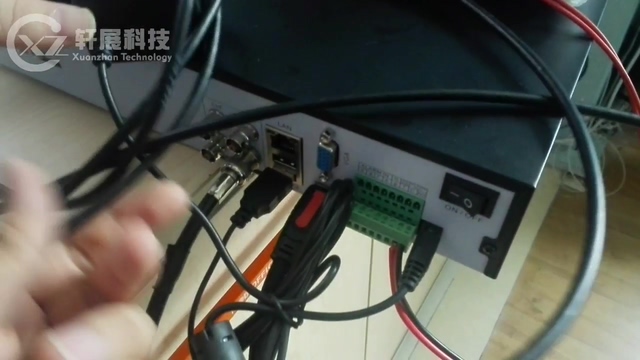

二、DVR开机后,把SDI显示器输入格式改为HDMI(DVR输出为HDMI),然后把摄像机信号输出到DVR,此时可以看到图像;

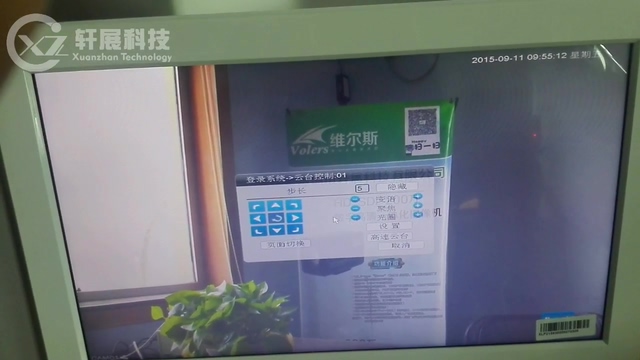

三、右键就可以进行菜单进行相关设置了(详细菜单设置操作步骤请查看视频);
四、我们也可以通过控制键盘去设置(485线已连接好键盘),有关控制键盘的操作,请参看您所使用的设备的说明书;
五、另外,我们还可以通过一体化摄像机(深圳市轩展科技有限公司的维尔斯一体化摄像机)后面的控制键进行控制摄像机和调取菜单设置,步骤如下:
1、在一体化摄像机启动后按下控制键中键,出现设置菜单;
2、按上下键进行选项选择,这里选择“功能”选项,按右键进行确定;
3、进入功能菜单,然后选择“系统”选项,按右键进行确定;
4、进入系统菜单,然后选择“输出模式”选项,按右键进行确定;
5、进入输出模式菜单,此时显示为PAL制,按左右键即可改变输出模式为NTSC制式;
6、选择返回选项,按右键确定,直到回到设置菜单界面;
7、选择最下面的“退出”选项,这里要按右键,会出现“储存”提示,再次按右键确定后就保存了设置;
8、重启摄像机可以看到视频格式已经改变。
PS:有关更多具体设置步骤请查看视频内容,这里不再赘述。
下面是视频中的部分截图:
