SDI一体化摄像机与DVR连接无图像显示问题的解决方法

时间:2017-05-27  09:24:20  来源: 轩展科技  浏览数: 5944

SDI一体化摄像机与DVR连接后无图像显示问题的原因及解决方法:观看视频


首先,看下摄像机的视频格式和分辨率是多少;

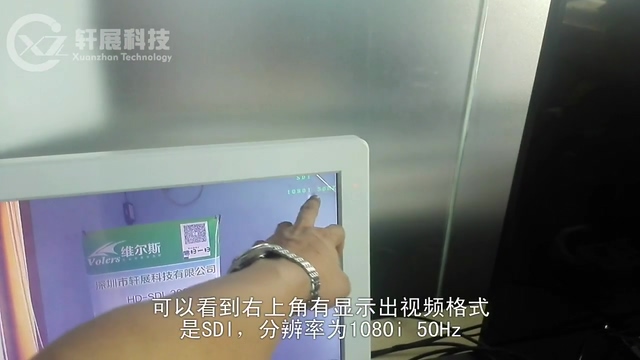

这里使用的SDI显示器可以直接看到视频格式和分辨率,显示器连接摄像机时就可以看到右上角有显示出视频格式是SDI,分辨率为1080i 50Hz。

然后,断开显示器和摄像机直接连接,把摄像机输出连接到DVR,同样在接通后显示器的右上角会显示出视频格式为HDMI,分辨率为1280X1024 60Hz。但是,此时我们看到是没有图像显示的(而此时是有视频信号进来的);

注意:由于DVR输出的是HDMI格式,所以我们要把显示器输入设置为HDMI格式。

那么,问题来了,这里没法看到DVR控制菜单,如何改变摄像机视频输出格式与DVR支持的一致呢?深圳市轩展科技有限公司的维尔斯一体化摄像机就有这样的功能:不用进入菜单就可以修改摄像机视频输出格式和DVR一致。步骤如下:

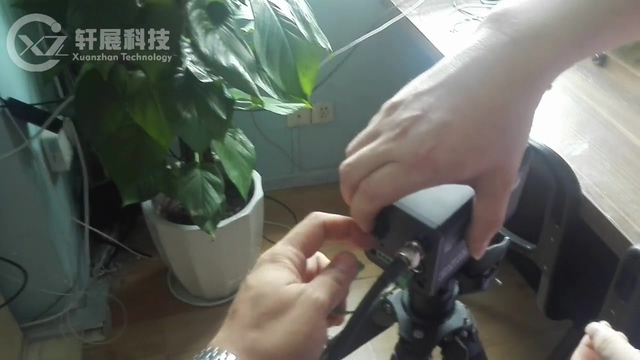

1、断掉摄像机电源
2、按住控制键中的左键不放

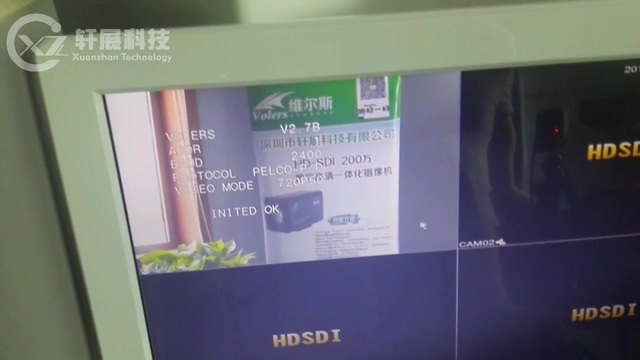

3、接通摄像机电源,按住左键30s后再松开,稍等片刻即可看到图像显示了。(此时,摄像机输出视频分辨率会变为720P 50Hz,而我们的DVR是支持720P 50Hz的)
4、有图像后我们就可以进入DVR菜单>云台控制,点击页面切换3次,再点击进入菜单,改变摄像机分辨率(GENERAL SET > FORMAT),并保存,然后摄像机会自动重启。

总结:我们在使用SDI摄像机时,要先了解我们使用的DVR、转换盒、矩阵等所支持的视频格式和分辨率,它们是否和摄像机当前的输出设置是相同的。如果不同,就会造成有信号,但图像不显示的问题!





以下视频教程截图:
