透雾摄像机镜头的透雾原理

时间:2019-09-19  12:34:55  来源: 轩展科技  浏览数: 768

  透雾摄像机在雾天中的作用毋容置疑,高清透雾摄像机的问世,很大程度上得益于透雾高清电动镜头,但摄像机本身的透雾原理也在近端时间获得极大的进步。

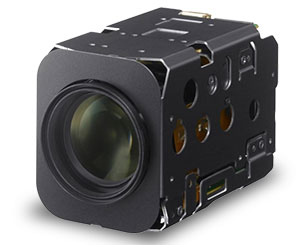

透雾摄像机



透雾摄像机的透雾原理


自然光由波长不同的光波组合而成,人眼可见范围大致为390nm-780nm,波长从长到短分别对应了红橙蓝绿青橙紫七种颜色,其中波长小于390nm的叫做紫外线,波长大于780nm的叫做红外线。雾气、烟尘等空气中的小颗粒对光线有阻挡作用,使光线反射而无法通过,所以只能接收可见光的人眼是看不到烟尘雾气后门的物体的。而波长越长衍射能力越强,即绕过阻挡物的能力越强,而红外线因为拥有较长的波长,在传播时受气溶胶的影响较小,可穿过一定浓度的雾霭烟尘,实现准确聚焦,这就是光学透雾的依据。




实现透雾的三个要素:


在不可见光的范围内,有一频率的光可以穿透雾气,但是由于起波长不同,所以需要在摄像机上进行处理,以达到对其聚焦的目的,同时还需要在摄像机上进行从新设计,用来将这一频率的不可见光进行成像,由于这个不可见光没有对应的可见光色彩图,所以在监视器上呈现的图像为黑白颜色。




(1)具有色差补偿的镜头


想要得到较好的透雾效果,镜头的设计至关重要。为了保证可见光成像系统透雾前后都能得到理想的图像,镜头必须保证在可见光和近红外波段都有很高的透过率,且两个波段切换过程中对色差进行修正保证切换后不需要再调节焦距。




(2)近红外灵敏度高的CCD


光谱从可见光波段至近红外波段频响曲线都好的超高灵敏度CCD摄像机是优良系统的必要条件,这样只用一台摄像机,通过变换滤光片的方法,便可达到可见光波段和近红线波段的分开使用,以利于用可见光波段来提高图像的清晰程度和利用近红外波段穿透薄雾的本领来增加观察距离的目的。




(3)黑电平拉伸的图像处理


海洋和城市上空水蒸气和固体微粒的散射造成了能见距离内远处的色彩平淡、灰暗和白光远距离成像超越不了能见距离,滤光镜的使用无疑起了不小的作用,但要达到人们对远距离观察图像越清晰越好,距离越远越好的使用要求。必须采用电子处理技术,进一步将这个由散射引起的像灰白色薄膜干扰信号滤掉,再把有用的白光或黑白信号进行处理,便能获得远距离物体的优良图像信号。





深圳轩展科技专注高清视频产品研发,产品成功应用于安防监控无人机,电力巡检等复杂环境,透雾摄像机产品详情请访问轩展科技官网,有关于透雾摄像机的各种问题都可以咨询深圳市轩展科技有限公司的技术工程师。
