高速球内部架构与组成部件

时间：2019-09-28  16:43:17  来源: 轩展科技  浏览数: 895

    高速球是一种集成度相当高的产品，集成了云台系统、通讯系统、和摄像机系统。云台系统是指电机带动的旋转部分；通讯系统是指对电机的控制以及对图象和信号的处理部分；摄像机系统是指采用的一体机机芯。

    高速球内核心CPU是实现所有功能正常运行的基础，实现高速球的快速、准确的定位、旋转。所有这一切都是通过cpu发给的指令来实现的。然后将摄像机的图象、摄像机的功能写进高速球的，实现在控制云台的时候，将图象传输出来，并且能将摄像机的很多功能，例如白平衡、快门、光圈、变焦、对焦等功能同时实现控制。

    高性能网络球机核心技术问题主要集中在一体化光学变倍、高可靠滑环、精密电机三大关键部件上，机芯方面，高清一体化机芯采用高分辨率传感器和精密的电子元器件，即使在恶劣环境情况下，机芯具备的自动曝光，自动白平衡，自动聚焦，透雾、结合优异的2D/3D降噪技术，超宽动态范围仍可使得成像清晰、色彩还原逼真，变倍聚焦精准迅速，关键场合不会遗漏任何监控细节。

　　高品质的滑环是网络高速球机在水平360度连续旋转时准确无误地传递信号、控制信号的有力保证，网络高速球机在滑环部分需要传输大量的视频数据，以及控制信号和其他触发信号，采用全进口镀金电刷滑环，确保了编码数据的无丢失，控制信号的精准无误。

目前业界流行使用的电机有2大系列：直流电机和步进电机，直流电机在球机处于静止状态时，电机线圈中几乎没有任何工作电流，几乎没有什么热损耗，寿命相对较长，但是若要控制直流电机驱动云台转动，则需要计算多种数据，才能保证高速球技的平稳转动，对控制器的设计要求极高。

步进电机工作原理决定了它使用脉冲计数方式进行驱动，属于离散控制系统，计算控制旋转位置简单，由于步进电机采用微分脉冲技术控制旋转角度和速度，即使在啊高速球机处于静止状态，为了保持电机的当前位置，电机中必须时刻保留一定的工作电流，因此，步进电机云台存在很大的热耗，电机的寿命自然受到影响，目前比较通用的散热方法是在球罩内增加风扇，以便在球罩内形成良好的空气循环散热系统。

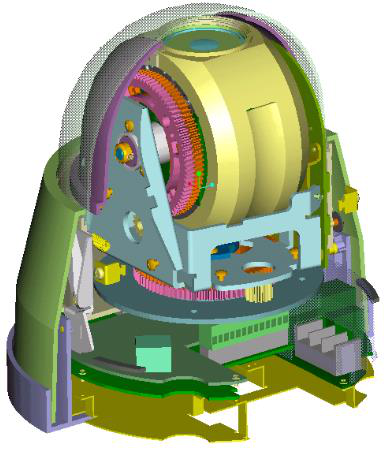

    高速球机一般分为球心部分，外壳部分和配件部分。球心部分使用机架把一体机机芯、控制解码主板和电机云台系统统一包裹在内，球心部分和外壳部分使用螺丝或其他方式连接起来，保护外壳部分一般采用铝合金材料，镜面外壳是透明罩部分，透明罩必须采用光学透明罩，才能保证通光率和图像无变形，同时还要考虑防老化、防破坏、防尘等问题。配件部分一般包括支架部分、加热部分、散热部分。支架包括壁装支架、吊杆支架，表面贴装吸顶、嵌入式吸顶不需要支架，一般室外球都装有散热的装置，而加热装置只有在严寒地区才选装，室内球原则上没有散热和加热部分，这类功能需要根据客户选用球机的应用环境进行选装，配件还包括电源，一般用的是24V，2A-3A电流的变压器供电。

    深圳市轩展科技有限公司索尼模拟快球摄像机,采用索尼高灵敏度的Exwave HAD CCD，具备26-36倍超大光学变焦，结合具备光学红外滤光片(ICR)的日夜转换功能，最低可达0.01Lux的照度，即使是在极低照度下依然可以获得明亮的图像。超大视角，360度无限旋转，垂直方向-92度至0度。索尼独特的DynaView技术能够神奇的将摄像机动态范围比传统的摄像机提高128倍，即使在极高对比度的环境里也能提高清晰的图像。 监控画面分毫毕现，让每个重要细节都被完整记录下来，工作温度范围从-40度至+50度，非常适合各种恶劣环境下应用。目前以日立、Sony一体化摄像机最好，摄像机市场上大部分机芯都兼容流行的Sony协议，所以只要接口定义相同插上就行，但是日立系列的一体化摄像机机芯协议跟很多球机不兼容，影响摄像机部分功能，所以大部分使用Sony品牌机芯。

       选用合适的高速球应注意使用场合，根据应用环境好坏，是否处于恶劣环境，或者环境相对较好的室内来挑选，是否需要具备报警联动录像功能，不同功能的机芯价位也不同，还需要考虑主机配套问题，是否需要配备协议转换器，售后维修问题需要详细咨询厂商，深圳市轩展科技有限公司专注于高清视频产品研发，高速球行业领先的平移速度以及天气/破坏防护等级,非常适合在机场、体育馆、城市区域、商场及其周边等具有挑战性的环境中进行广域监控。专为在严苛的室外环境中提供全天候可靠性能而设计，欢迎来电咨询。
