摄像机系统带宽和录像存储空间如何计算?

时间:2020-04-13  15:51:10  来源: 轩展科技  浏览数: 8

监控摄像机系统带宽和录像存储空间如何计算?先要了解几个监控视频常用术语。

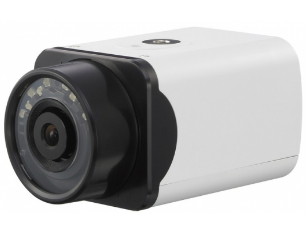

 监控摄像机

比特率



比特率是指每秒传送的比特(bit)数。比特率与音、视频压缩的关系,简单的说就是比特率越高,音、视频的质量就越好,但编码后的文件就越大;假如比特率越少则情况恰好相反。





码流



码流(DataRate)是指视频文件在单位时间内使用的数据流量,也叫码率,是视频编码中画面质量控制中最重要的部分。同样分辨率下,视频文件的码流越大,压缩比就越小,画面质量就越高。





上行带宽



上行带宽就是本地上传信息到网络上的带宽。上行速率是指用户电脑向网络发送信息时的数据传输速率,比如用FTP上传文件到网上往,影响上传速度的就是上行速率





下行带宽



下行带宽就是从网络上下载信息的带宽。下行速率是指用户电脑从网络下载信息时的数据传输速率,比如从FTP服务器上文件下载到用户电脑,影响下传速度的就是下行速率





监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例:电信2MbpsADSL宽带,50米红外摄像机理论上其上行带宽是512kbps=64kb/s,其下行带宽是2Mbps=256kb/






监控分布在5个不同的地方,各地方的摄像机的路数:n=10(20)1个监控中心,远程监看及存储视频信息,存储时间为30天。不同视频格式的带宽及存储空间大小计算如下:



监控点:



720P(100万像素)的视频格式每路摄像头的比特率为2Mbps,即每路摄像头所需的数据传输带宽为2Mbps10路摄像机所需的数据传输带宽为:

2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)



即:采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps





1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps,网络编码板即每路摄像头所需的数据传输带宽为4Mbps10路摄像机所需的数据传输带宽为:

4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)



即:采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps





监控中心:


720P(100万像素)的视频格式的所需带宽:



2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽)



即:采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps





1080P(200万像素)的视频格式的所需带宽:



4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽)





即:采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps





存储空间计算:



码流大小(单位:kb/s;即:比特率÷8)×3600(单位:秒;1小时的秒数)×24(单位:小时;一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注:存储单位换算1TB=1024GB1GB=1024MB1MB=1024KB)





50路存储30天的CIF视频格式录像信息的存储空间所需大小为:

64×3600×24×30×50÷0.9=8789.1GB≈9TB



50路存储30天的D1视频格式录像信息的存储空间所需大小为:

192×3600×24×30×50÷0.9=.2GB≈26TB



50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为:

256×3600×24×30×50÷0.9=.3GB≈35TB



50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为:

512×3600×24×30×50÷0.9=.5GB≈69TB
