新改版的HDMI编码控制板参数手册下载HD111

时间:2021-05-10  13:35:37  来源: 深圳市轩展科技有限公司  浏览数: 605

新改版的HDMI编码控制板参数手册下载HD111, 详细介绍8路HDMI高清编码器的技术特点,技术参数,规格,图片,使用设置说明,编码设置,系统设置,应用场景,问题处置 编码器产品手册。

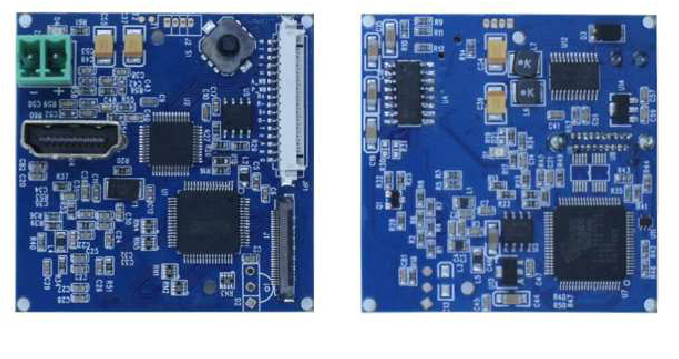

PCB-HD101说明:

迷你HDMI编码控制板用于SONY FCB EV/CV EH/CH系列的高清数字一体化摄像机芯,PCB-HD101说明
通过LVDS接口连接机芯,自动识别机芯后配置相应的高清视频格式输出,也支持SONY

VISCA协议的其它品牌机芯。
高清视频格式输出

支持机芯和视频格式:

接口定义:

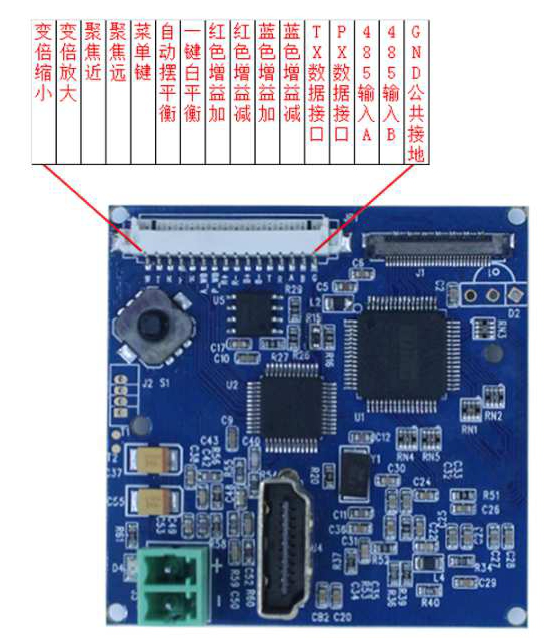

1.16pin功能接口。16pin功能接口

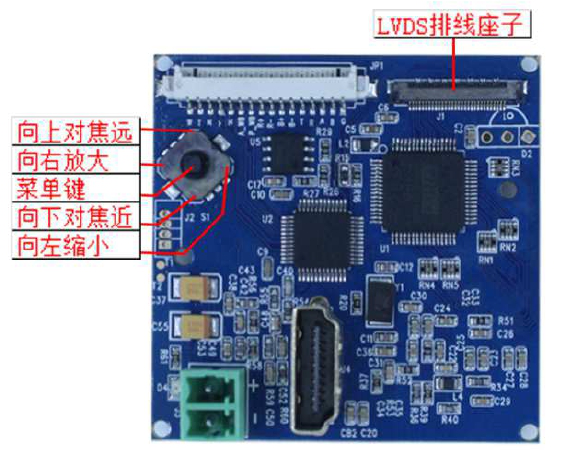

2.LVDS排线座子:机芯数字输入接口。

3.五向功能键:向上对焦远、向右放大、中间菜单键、向下对焦近、向左缩小。

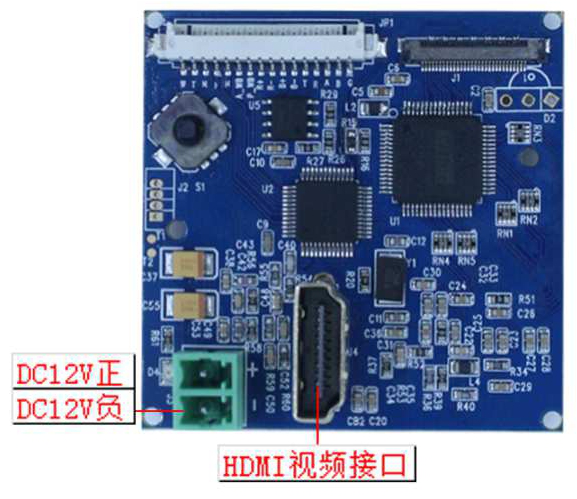

4.电源接口:正负DC12V.

5.HDMI视频接口:高清视频输出接口。摄像机机芯与控制板连接步骤

6、外形尺寸与定位孔尺寸(标注尺寸单位是毫米)

7.摄像机机芯与控制板连接步骤。


新改版的HDMI编码控制板参数手册下载HD111其它参数:


参数

规格

备注

供电电压

DC9~12V



视频输出接口

HDMI



凤凰接线端口

不需要



开机 OSD 画面

不显示



232 串口功能

支持



工作温度范围

-5ºC    +60ºC



存储温度范围

-20ºC    +70ºC



工作湿度范围

20% 80%



存储湿度范围

20% 90%



功耗

0.3W(空载)



重量

21



视频转换时长

16



上电后串口通讯时长

16
