索尼SONY FCB EV/CV一体摄像机组件专用USB3.0 采集模块

时间:2022-01-06  16:35:00  来源: 深圳市轩展科技有限公司  浏览数: 193

新版USB3.0采集模块适用于SONY FCB EV/CV EH/CH系列的高清数字一体化摄像机芯以及与FCB系列机芯接口相同的大部分数字机芯,通过LVDS接口连接机芯,自动识别机芯高清视频格式,支持720P 1080I 1080P各种帧率,让SONY FCB一体化摄像机所拍摄图像完美显示在电脑屏幕中。



支持机芯和视频格式:



机芯型号

USB3.0

FCB-EH6300/CH6300

1080P30  1080P25  1080I59.94  1080I50

720P60  720P50  720P30  720P25

FCB-EH6500/CH6500

FCB-EV7100/CV7100

1080P60  1080P59.94  1080P50

1080I59.94  1080I50  720P60

720P50  720P30  720P25

FCB-EV7300/CV7300

FCB-EV7310/CV7310

FCB-EV7320/CV7320

FCB-EV7317/CV7317

FCB-EV7500/CV7500

FCB-EV7520/CV7520

FCB-EV7517/CV7517

FCB-EV9500L

FCB-EH3300/CH3300

720P60  720P50  720P30  720P25

FCB-EH3400/CH3400

FCB-EH3150/CH3150

FCB-EV5500/CV5500

FCB-EV5300/CV5300


USB 3.0输出标准UVC协议的高清视频,在Windows7 Windodws10系统中都免装驱动程序。视频格式有1080P60 1080P50 1080P30 1080P25 1080P10 720P60 720P50 720P30 720P25 720P20 720P10 800*600P50 800*600P30 800*600P25 640*480P60 640*480P50,适应各种直播程序以及QQ、微信、SKYPE等各种即时通讯软件。


功能

参数

对接相机

FCB高清系列、其它数字机芯

输出格式

1080P720P800*600P  640*480P

驱动

摄像机免驱,串口需要驱动

串口

支持

对机芯供电

支持

PC、相机、MCU通讯功能

可控制

OSD字符叠加

暂不支持,后续更新

电源

DC12V 1A

尺寸大小

42*42*5mm(不带USB接口、散热片尺寸)

重量

17g

工作温度

-5~65



接口定义:


1.6pin功能接口。

6pin功能接口

DC12V+GND为外接备用电源正负极接口,供电电源范围:DC9~12V1.0A)。

TTL-RXTTL-TXTTL232通讯接口,电压为3.3V,对接MCU串口通讯。此通讯接口可以控制相机,也可以通过控制切换端口置低后与USB内部的串口通讯,将MCU的各种信息发送给电脑。

帧同步接口:通过对此接口的控制,实现帧频受控输出图像。


2. USB3.0采集模块背面

USB3.0采集模块背面

USB3.0接口通过USB3.0线与电脑连接后,实现高清视频信号、串口控制信号以及对相机的供电,减掉其它的通讯、供电线缆。一根线解决所有问题。(如USB供电不足相机无法启动时需要外接DC12V电源)

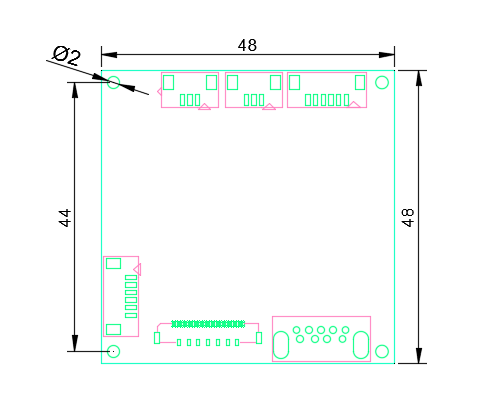

3、 外形尺寸与定位孔尺寸(标注尺寸单位是毫米)

 USB3.0网络控制板外形尺寸与定位孔尺寸

4.摄像机机芯与控制板连接步骤。

摄像机机芯与控制板连接步骤

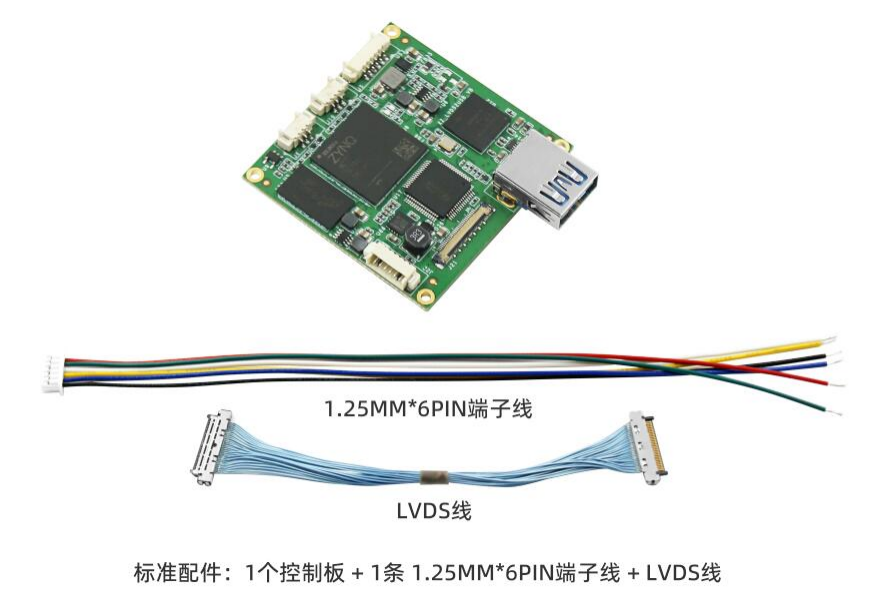

5.配件

USB3.0配件线
