索尼FCB-EX11DP/FCB-CX11DP产品停产替换解决方案

时间:2022-03-16  16:06:33  来源: 深圳市轩展科技有限公司  浏览数: 123



本文由深圳市轩展科技有限公司提供,对于索尼FCB-EX11DP停产后,管道巡检机器人如何升级换代?索尼FCB-EX11DP/FCB-CX11DP产品停产替换解决方案,由于sony FCB-EX11DP/FCB-CX11DP型号机芯停产,所以深圳市轩展科技有限公司提供了以下解决方案。


SONY FCB-EX11DP/FCB-CX11DP机芯是Sony FCB系列中两款小型彩色摄像机模块。这两款摄像机模块经过特别设计。

索尼FCB-EX11DP/FCB-CX11DP产品停产替换解决方案


一、索尼SONY FCB-EX11DP/FCB-CX11DP


索尼FCB-EX11DP停产后,管道巡检机器人如何升级换代?


1、关于SONY FCB-EX11DP/FCB-CX11DP的问题


索尼FCB-EX11DP/FCB-CX11DP是已经停产的型号,现阶段二手相机市场上都买不到。所以这个问题不再讨论。



2、关于传输视频信号的问题


因为SONY FCB-EX11DP/FCB-CX11DP传输的是CVBS信号,而现阶段标清相机已经淘汰,也是实际情况。


由于标清信号是通过75欧同轴电缆传输,而现阶段通过同轴线能传输的高清视频信号,只有HD-SDI、TVI、CVI、AHD这几种信号。


3、视频信号由标准升级为高清后,后端显示及操作系统的问题


升级高清后,后端显示是一个最终决定产品选型的关键。


二、索尼FCB-EX11DP停产后,管道巡检机器人如何升级换代?


关于索尼SONY FCB-EX11DP、FCB-CX11DP停产解决方案,以下由深圳市轩展科技有限公司为您提供解决方案。


关于索尼SONY FCB-EX11DP、FCB-CX11DP停产解决方案


1、体积大小更换方案


对于现在用的FCB-EX11DP/FCB-CX11DP不想更换,主要是由于它的体积小,这是所有选择此型号客户考虑的最主要原因。


我司现在有4款10倍相机可以提供,但是体积都要比标清模拟一体化摄像机芯FCB-EX11DP/FCB-CX11DP大一点点。



型号

尺寸大小


像素大小

输出接口

FCB-CV7100

45.6*48.8*78.0MM


210W像素

LVDS接口

VRS-MH8100

31.9*41.5*58.4MM


210W像素

LVDS接口

VRS-HD5100

43.8*44.0*60.6MM

210W像素


SDI(或TVI+CVBS同步输出


VRS-HD5101

43.8*44.0*60.6MM


210W像素

LVDS接口

VRS-HD4410

43.8*50.8*62.7MM

400W像素

网络IP接口


LVDS接口信号是数字视频信号,通过不同的编码板可以转换成HD-SDI、HDMI、IP和USB3.0信号。


VRS-HD5100机芯有CVBS信号,如果安装空间没有问题,对于用户来说改造的成本最低。


如果升级200W高清信号,从硬件成本来说,IP网络相机成本是比较低的。但是显示系统研发的具体成本我们就不是很清楚,估计也不会太低。


如果是升级200W高清信号,从显示系统研发的软件成本上来说,用USB3.0显示,最低成本的,就修改下显示分辨率就可以。


2、传输线材


同轴线能传CVBS、HD-SDI、TVI、CVI、AHD,控制信号和电源都需要采用单独线材;网线能传IP视频,并且能同时传送控制信号及电源供电(功率受限)。

索尼fcb-ex1010p+索尼fcb-ex1010p改装

索尼fcb-ex1010p + 索尼fcb-ex1010p改装解决方案


3、传输距离的问题


CVBS正常传输在200M左右,通过传输器可以传500M左右。HD-SDI正常传输在100M左右,通过传输器可以传500M左右。TVI、CVI、AHD正常传输都在200~300M左右。


网络传输在100M左右。USB3.0线材最长只能传5M。光纤传输距离都是KM以上(HD-SDI、HDMI、IP、USB都有相应的转换器可以转成光纤信号)。



4、显示接收问题


CVBS是以前标准有相应的采集卡,并且价格很便宜。SDI是广电标准,市场上也有相应的采集卡,价格较贵。


TVI、CVI市面上没有相应的采集卡。AHD听说是有采集卡,但是也是很少厂家生产。IP网络传输不需要采集卡,直接进入电脑、平板就可以。USB3.0传输也不需要采集卡,可以直接进入电脑、平板。


5、清晰度与延时问题


如果我们把前面提到的几种视频显示方式做一个清晰度排名,从高到低排在第一位的是HD-SDI  HDMI USB3.0(USB3.0当中又分YUV和MPGA的方式两种,YUV为原始视频,MPGA为压缩视频)。


USB3.0+USB3.0编码控制板 完美搭配SONY FCB-EV/CV系列


排在第二位的是TVI 。排在第三位的是CVI、AHD。排在第四位的是IP网络信号。


那么延时产生的问题就是视频压缩时出现的,HD-SDI HDMI USB3.0都可以通过原始视频信号传输。TVI需要压缩一点,CVI、AHD需要压缩的再多一点,IP是压缩最多的。


HD-SDI HDMI USB3.0理论都是无延时,真实情况下都会有延时,其延时都会在1帧左右。


TVI CVI AHD的延时没有具体的数据。IP网络的延时一般是在300~500MS之间。


6、显示系统问题


因为管道巡检机器人方案原来是采用标清信号,有成熟的方案,所采用标准信号是不需要做任何修改。

现需要升级到高清显示后,相应的显示系统都需要完全重新开发才可以。


7、最终的体积问题


因为相机体积大小,决定是否要对模具的修改。


8、高清视频信号的比较


HD-SDI

HD-SDI是指高清数字分量串行接口,1990年HD-SDI高清串行数字接口标准确立,专为广播电视所采用的世界标准协议,其通过同轴电缆传输无延迟(或仅很低无感觉的延迟)、无压缩、高清的HD-SDI图像信号。

这一技术在安防监控领域的应用,对推动监控由模拟走向高清化具有重要的作用。

优势:易用性、非压缩、高清实时、利用率高。HD-SDI控制板


HDMI

高清多媒体接口(High Definition Multimedia Interface,HDMI [1]  )是一种全数字化视频和声音发送接口,可以发送未压缩的音频及视频信号。HDMI可用于机顶盒、DVD播放机、个人计算机、电视、游戏主机、综合扩大机、数字音响与电视机等设备。HDMI可以同时发送音频和视频信号,由于音频和视频信号采用同一条线材,大大简化系统线路的安装难度。

优势:易用性、非压缩、高清实时、利用率高。


USB


USB是应用最广泛的计算机扩展接口之一,而目前采用USB接口的采集卡绝大多数仅仅只可以采集标清信号。

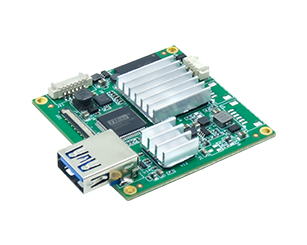

由深圳市轩展科技有限公司开发的新版USB3.0采集模块适用于SONYFCBEV/CVEH/CH系列的高清数字一体化摄像机芯以及与FCB系列机芯接口相同的大部分数字机芯。通过 LVDS 接口连接机芯,自动识别机芯高清视频格式。



支持720P1080I1080P各种帧率,让SONYFCB一体化摄像机所拍摄图像即刻显示在电脑屏幕中。

深圳市轩展科技有限公司开发的USB3.0采集模块有以下几点优势:

一根线解决实现高清视频信号、串口控制信号、对相机供电、备用外接DC12V电源。


TVI

HD-TVI即同轴高清视频传输标准,是一种基于同轴电缆的高清视频传输规范,作为全新的模拟高清解决方案,其能否弥补市场上目前存在的模拟高清的缺陷。

优势:延长传输距离、降低成本、存储容量更少。


CVI

HDCVI高清解决方案,主要采用HDCVI技术的DVR和模拟摄像机组成基础子系统。以DVR、NVS作为汇聚的节点设备,配合模拟摄像机采用星型拓扑部署。

优势:性价比高、操作方便、安全可靠、造价低廉。


AHD

AHD跟传统设备一样操作简单方便,用普通75-3类同轴线便可进行远达500米高清无损传输,突破了高清视频现有传输技术的传输极限,能实现低成本、长距离、高效率、抗干扰且易实施的百万像素级高清视频传输。

优势:低成本、长距离、高效率、抗干扰。


IP网络信号

目前,电视节目直播信号选择通过IP传输方式来实现,主要是依靠通信运营商的网络。

直播信号经过发送端编码设备编码后形成能在通信网络中传输的数据流,并附加了接收端在通信网络中所对应的唯一IP地址,当数据流到达接收端,再通过解码设备解码生成所需的视音频信号。

IP编解码设备接入通信网络的技术已经日趋成熟,接入网络的方式也变得越来越丰富,既能通过有线网络和无线WiFi接入,又可以使用移动数据4G网络接入。

可以说,只要有网络覆盖,就能实现电视节目直播信号的IP传输。

优势:结构简单、安全高效、传输成本低。
