VRS-UD350MIPI转IP编码控制板-FCB-EV9500M相机MIPI接口控制板-01

VRS-UD350MIPI转IP编码控制板-FCB-EV9500M相机MIPI接口控制板

MIPI网络编码控制板主要功能特点:
直接对接FCB-EV9500M相机的MIPI接口
也可以对接高清摄像机的LVDS接口
将相机视频转成网络视频信号
支持网络串口透传,可以通过网络IE界面直接控制相机
体积小、功耗低,方便接入球机、云台。

淘宝购买

单击进入淘宝官方店购买

论坛提问

单击进入专业论坛注册提问

分享至:



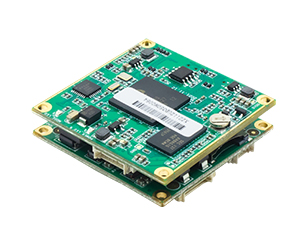

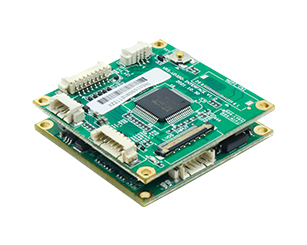

VRS-UD350网络编码控制板适用于SONY FCB-EV9500M高清MIPI一体化摄像机芯,通过极细同轴电缆连接机芯,无需配置相机,就可通过网络输出高清视频信号。


1、主要功能特点:


直接对接SONYFCB-EV9500M相机的MIPI接口,将相机视频转成网络视频信号,并且通过跳线位修改硬件配置后也可支持FCB系列高清数字机芯。


支持网络串口透传,可以通过网络IE界面直接控制相机,也可以控制第三方设备(需建立物理串口连接到编码板)


具有AI智能功能,能实现人脸抓拍、车牌抓拍、人形识别、车牌识别、越界侦测、徘徊侦测、人员聚焦侦测等各种智能功能(选配功能)


最高分辨率可达200万像素(1920×1080),最大可输出全高清1920×1080@60fps实时图像


支持H.265/H.264/MJPEG视频压缩算法,支持多级别视频质量配置


支持1路音频输入和1路音频输出


支持WiFi、4G功能模块扩展


支持最大256G的 MicroSD/SDHC/SDXC卡存储


支持ONVIF、GB/T28181接入


体积小、功耗低,方便接入球机、云台。

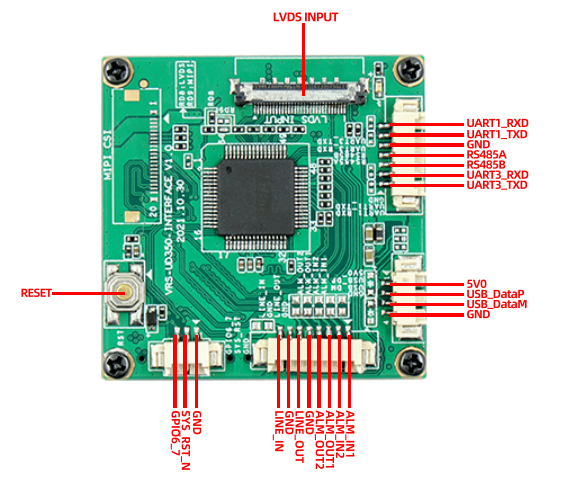

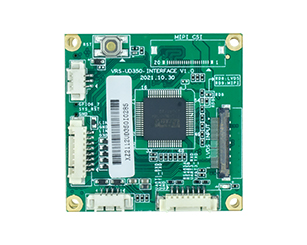

产品正面接线定义


VRS-UD350MIPI转IP编码控制板-FCB-EV9500M相机MIPI接口控制板产品正面接线定义

VRS-UD350MIPI转IP编码控制板-FCB-EV9500M相机MIPI接口控制板产品正面接线定义


1、7P电源接口(Pin距1.25MM): UART1_RXDUART1_TXD是TTL通讯串口(3.3V),对接MCU后,可以控制相机,也可以给网络发送信息。


485A与485B是Pelco协议通讯接口,方便与球机、云台对接。默认波特率是9600,地址码是1。


UART3_RXDUART3_TXD是预留通讯串口。


2、4PUSB接口(Pin距1.25MM): DC5V电源输出 USB数据DP正负 是USB2.0数据通讯线。 GND是信号地



3、8P报警信号及音频输入输出接口(Pin距1.25MM): ALM_IN1ALM_IN2是报警输入两路信号接口,ALM_OUT1ALM_OUT2是报警输出两路信号接口。


LINE_IN是音频输入接口可以接带电源音频输入设备,LINE_OUT是音频输出可以接音响或其它带有电源的声音输出设备


4、复位键 在忘记用户密码或网络设置紊乱后可以长按复位键10秒后可以将网络设置恢复到出厂状态。


默认的IP地址 是192.168.0.123用户名是admin密码由客户自行设定。


5、3P接口(Pin距1.25MM) SYS-RST-N是复位键的功能,将此管脚置低10S后实现恢复出厂状态功能。


GPIO6-7预留IO口,GND是接地。


6、LVDS接口 通过修改硬件配置,可以对接FCB机芯中6系列与7系列相机,最高可实现1080P60的网络信号输出。

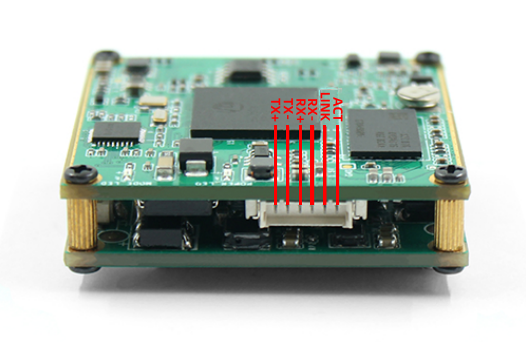

产品网络接线定义


ACT是网络数据传输指示灯,LINK是网络连接指示灯。


TX+与TX-是网络发送正负极,RX+与RX-是网络接收正负极。


FCB-EV9500M相机控制板MIPI接口网络接线定义

FCB-EV9500M相机控制板MIPI接口网络接线定义

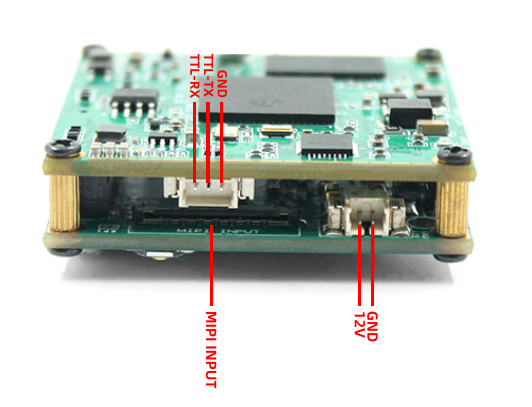

产品电源接口与MIPI定义



l 12V与GND是供电电源DC12V的正负极。


l MIPIINPUT是对接FCB-EV9500M的排线座(USL00-30L-C)。


l TTL-RX、TTL-TX与GND是调试口。

电源接口与MIPI定义

电源接口与MIPI定义

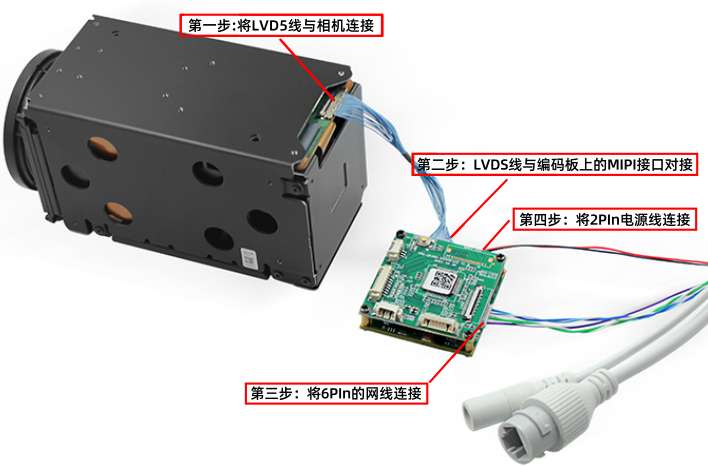

SONY FCB-EV9500M高清MIPI一体化摄像机芯连接MIPI编码控制板教程图示


SONY FCB-EV9500M高清MIPI一体化摄像机芯连接MIPI编码控制板教程图示
