SDI/HDMI/CVBS三合一多功能编码控制板

SDI/HDMI/CVBS三合一多功能编码控制板

SDI/HDMI/CVBS三合一多功能编码控制板,专为SONY FCB数字高清机芯模组研发设计,通过LVDS接口连接编码板,同步输出3G-SDI、HDMI、CVBS视频信号,无需对机芯做出任何设置,可自动识别高清信号,应用于无人机、视频会议、医疗设备与影像检测设备等领域。

淘宝购买

单击进入淘宝官方店购买

论坛提问

单击进入专业论坛注册提问

分享至:

SDI/HDMI/CVBS三合一多功能编码控制板,专为SONY FCB数字高清机芯模组研发设计,通过LVDS接口连接编码板,同步输出3G-SDI、HDMI、CVBS视频信号,无需对机芯做出任何设置,可自动识别高清信号,支持485控制与中英文OSD菜单,支持按键实现变焦、聚焦等功能,自动识别PELCO-D/P协议,独有中英文菜单、断电记忆、预置位、自动巡航等功能,兼容SONY协议国产机芯。应用于无人机、视频会议、医疗设备与影像检测设备等领域。

功能特点:

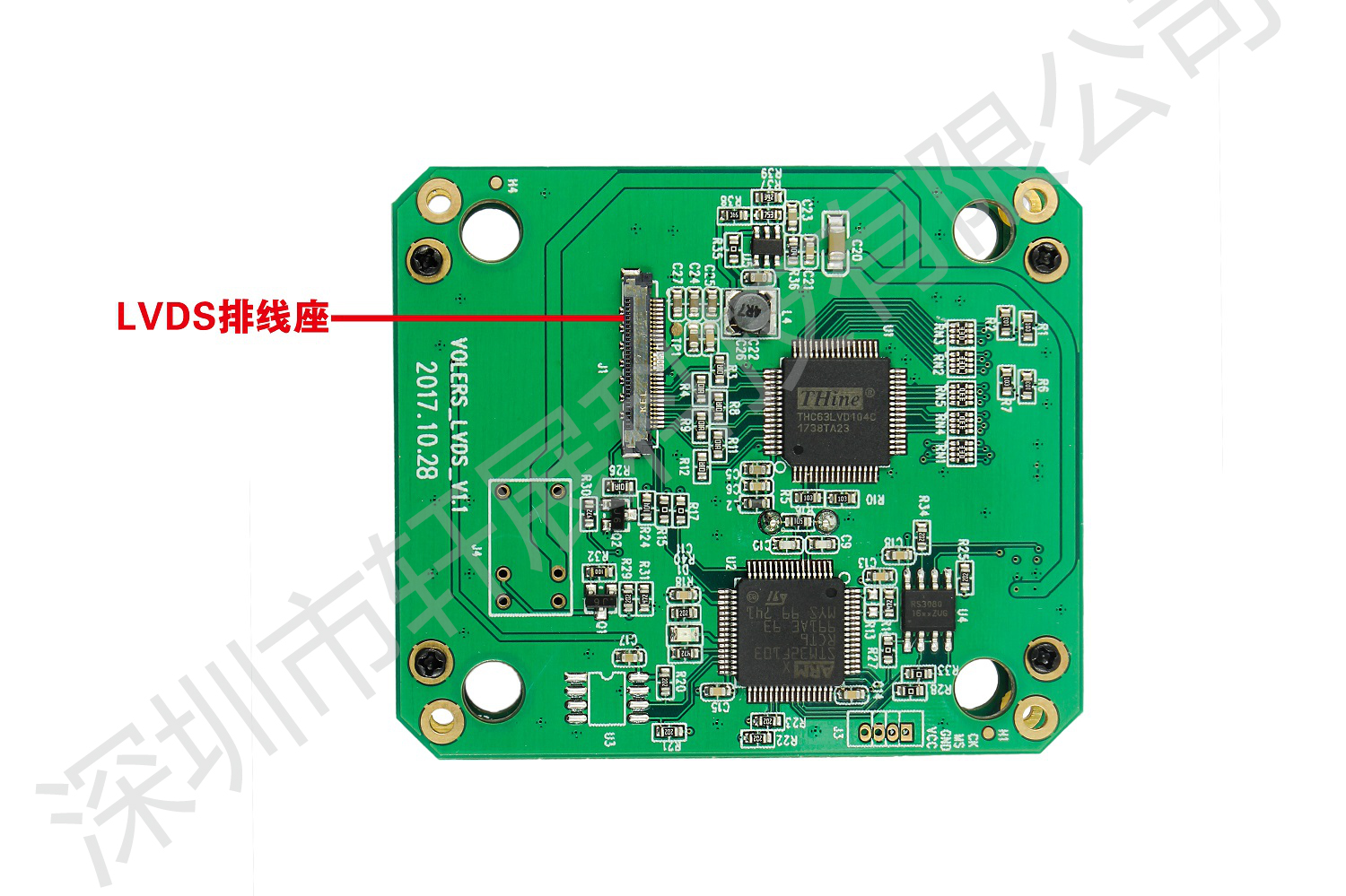

1、通过LVDS线*1接入SONY FCB高清一体化机芯模组,无需对机芯做出任何设置,可以自动识别显示高清SDI信号。

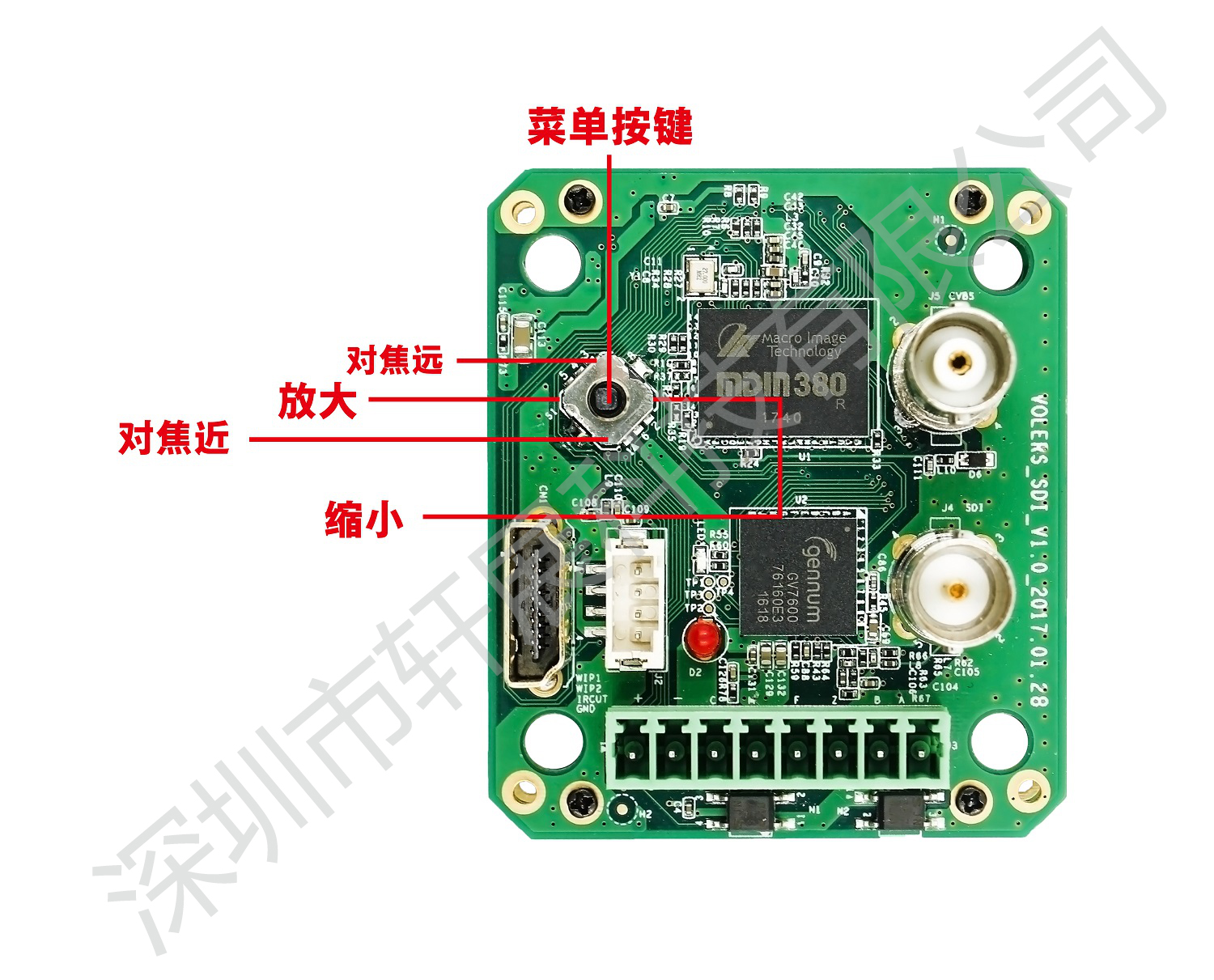

2、通过按键、485控制键盘或解码板调出OSD菜单,方便设置机芯模组的各项技术参数并保存其参数值。

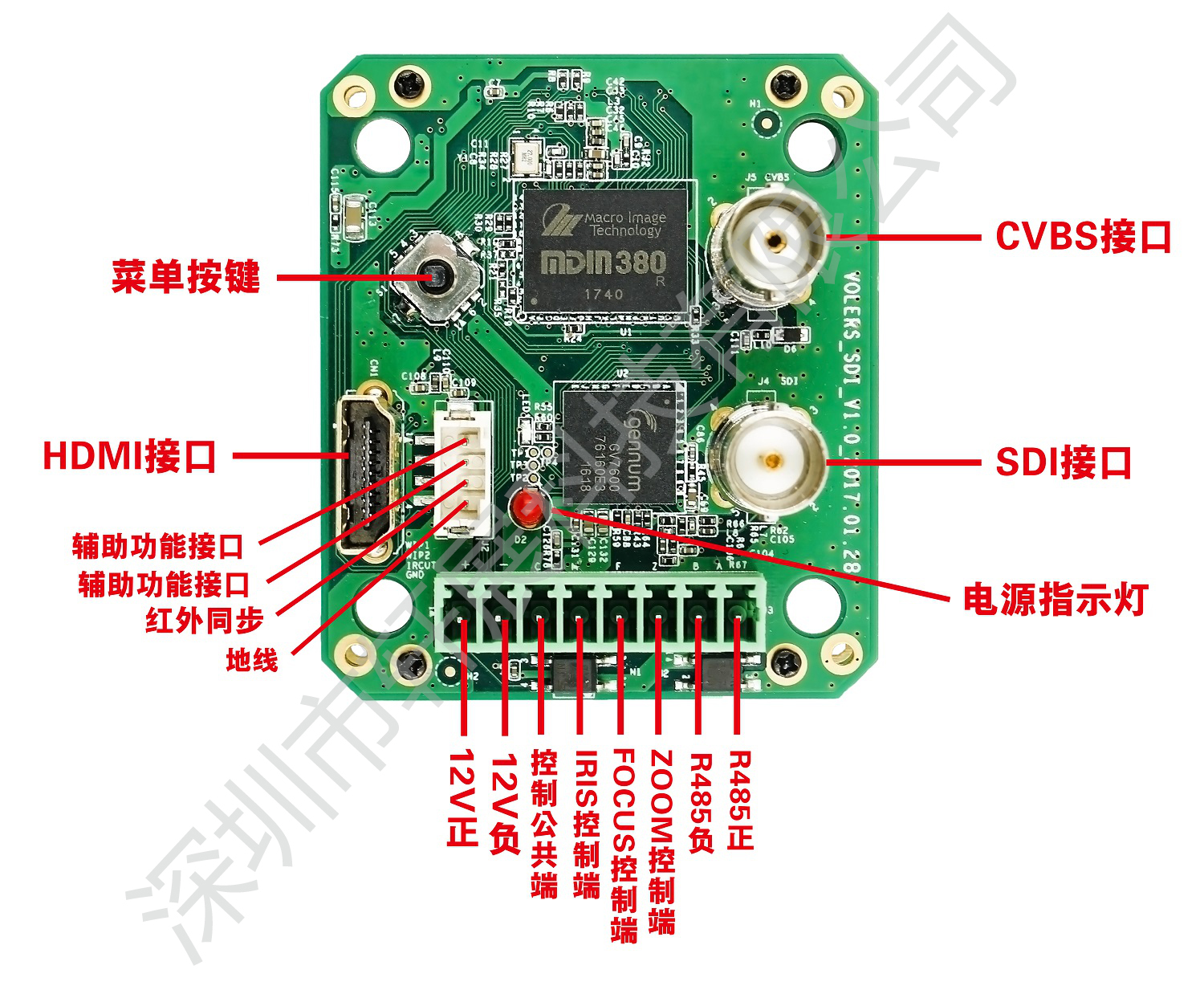

3、此款控制板可以同步输出SDI、HD-SDI与CVBS信号,方便施工现场用工程宝调试摄像机的位置及设置技术参数。

4、可以外接红外灯,并且有红外灯外同步接口,通过机芯的参数设置,避免出现不能与红外灯同步彩转黒的现象。

5、支持RS485控制,自动识别PELCO-D,PELCO-P协议, 波特率2400bps,4800bps,9600bps,地址1--255。

6、支持断电记忆功能,当机芯参数设置被保存,机芯掉电后,无需再次设置机芯的各项参数。

7、支持232控制,方便与电脑或MCU通讯(选配)。
8、特有的视频格式改变设置,方便在无法看到图像显示时,可将视频格式改为720P50、1080I50、CVBS,也可通过485控制键盘远程改变视频格式。
9、独特的10个预置位及自动巡航功能,巡航时间为5~999秒。(选配)
10、可以选配辅助功能开关,方便控制雨刷等其它外接设备。

11、可以接入支持SONY和VISCA协议的各种国产机芯。 查看索尼高清机芯

12、尺寸大小:55MM*56MM*19MM(不含BNC接头和继电器的高度)。
