SONY FCB-CV/EV7520搭配HD-SDI编码控制板二次开发方案

时间:2023-01-09  11:21:46  来源: 深圳市轩展科技有限公司  浏览数: 45

FCB-CV7520/FCB-EV7520,SONY高清机芯模组,搭载Exmor R CMOS传感器及30倍光学变焦镜头,配合自动聚焦、除雾功能及宽动态,能实现流畅的全高清画面质量。


要对FCB-CV7520/FCB-EV7520机芯进行控制及对所拍摄的画面进行输出显示,就需要对接轩展科技开发的迷你HD-SDI编码控制板,下面由王工为大家讲解连接操作教程:



一、提前准备好相关配套产品

1、  SONY FCB-CV7520/FCB-EV7520机芯

2、  迷你HD-SDI编码控制板

3、  支持高清的电视机或显示器

4、  视频线

5、  LVDS线

6、  6pin线

7、  8pin线

8、  按键板

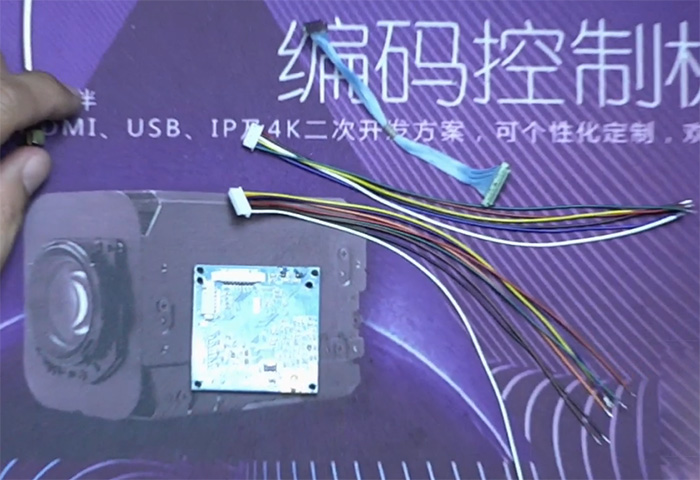

4K编码控制板、LVDS排线、6Pin线与8Pin线

4K编码控制板、LVDS排线、6Pin线与8Pin线



二、连接步骤方法:

1、第一步,FCB-CV7520/FCB-EV7520LVDS线连接

LVDS线的金手指一定要朝上,然后平行推进SONY FCB-CV7520/FCB-EV7520机芯的LVDS接口,不要推歪,推歪了容易短路。


第二步,LVDS线与迷你HD-SDI控制板相连

迷你HD-SDI控制板连接LVDS线也是一样,平行的推进去。


第三步,迷你HD-SDI控制板与显示器相连

显示器需要提前准备好SDI视频线,直接连接上HD-SDI控制板的SDI接口。


第四步,迷你HD-SDI控制板与按键板相连

6pin线的一头先与按键板相连,然后另一头与迷你HD-SDI控制板连接上。


第五步:连接电源线

利用8pin线,分别连接上电源及迷你HD-SDI控制板。


接上电源以后,如果看到迷你HD-SDI控制板上的绿灯亮了,则表明有SDI信号,显示器上会显示出画面,同时会自动弹出主菜单,5秒后会自动关闭消失,如果想再次调出FCB-CV7520/FCB-EV7520的参数菜单,长按按键板上中间按钮5秒即可。

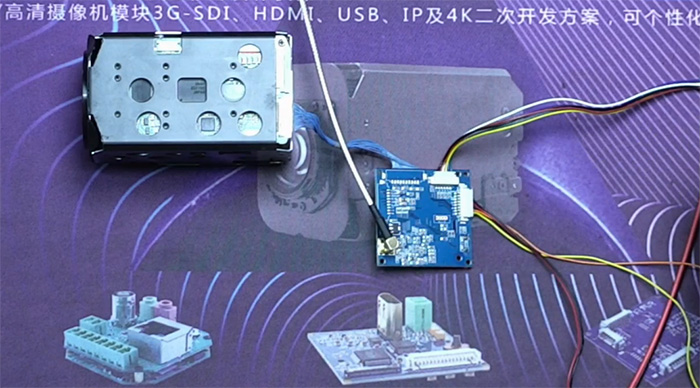

SONY FCB-CV7520/FCB-EV7520搭配HD-SDI编码控制板二次开发解决方案

SONY FCB-CV7520/FCB-EV7520搭配HD-SDI编码控制板二次开发解决方案



三、FCB-CV7520/FCB-EV7520搭配迷你HD-SDI编码控制板的应用

FCB-CV7520/FCB-EV7520搭配迷你HD-SDI编码控制板,可以输出HD-SDI信号,同时可通过按键板实现变焦、聚焦、增益、白平衡等功能,再加上体积小,广泛应用于无人机、视频会议、医疗设备、影像检测设备等领域!


FCB-CV/EV7520连接HD-SDI编码控制板后的延时情况

FCB-CV/EV7520连接上迷你HD-SDI编码控制板后,会出现400毫秒的延时,可以通过浏览器登录后,打开秒表,与未连接FCB-CV/EV7520机芯模组的秒表对比,截图即可发现其中的细微差别,详细可以观看以下由轩展科技王工录制的视频。
