FCB-CV7520如何输出高清信号?SONY机芯连接HDMI编码板操作教程

时间:2023-03-01  10:00:21  来源: 深圳市轩展科技有限公司  浏览数: 1

作为SONY官方授权经销商,轩展科技提供SONY FCB系列摄像机的销售及二次开发已经15年,针对索尼机芯的不同特点及用户不同的需求,轩展科技专门研发了不同的控制板及视频输出解决方案,下面为大家讲解FCB-CV7520连接HDMI控制板的操作教程:


FCB-CV7520连接HDMI编码控制板操作步骤:


一、材料准备

1、  索尼机芯FCB-CV7520

2、  高清HDMI编码控制板

3、  16Pin主传线

4、  LVDS排线

5、  HDMI线

6、  DC12V的电源及电源线

7、  支持HDMI输出的显示器或者电视机

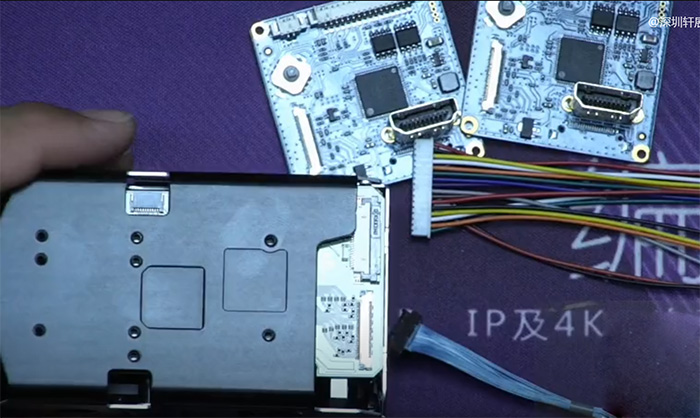

FCB-CV7520连接HDMI编码控制板材料准备

FCB-CV7520连接HDMI编码控制板材料准备


二、FCB-CV7520HDMI编码控制板连接步骤


1、 LVDS排线与机芯FCB-CV7520连接

LVDS排线的金手指朝上,平行推进索尼机芯FCB-CV7520LVDS接口,排线两头都需要与接口平行,金手指不能再有露出来;


2、 LVDS排线与HDMI编码板连接

LVDS排线的另一头与HDMI编码控制板连接,方法与注意点和第1步是一样的;


3、 HDMI编码板接上电源

将事先准备好的DC12V 1A的电源线接上HDMI编码控制板,这里的注意点就是:电源的电压不能超过12V,超过了就有可能会损坏控制板,电流需要在1A以上;


4、 HDMI编码板接上HDMI线

将事先准备好的HDMI线分别接上显示器及HDMI编码控制板,接上后需要等待一会才有信号显示出来;


5、 连接后简单操作

与其他的编码控制板的操作一样,可通过控制板上五向按钮来操作,长按5秒可调出菜单,然后通过上下左右里五个方向来控制索尼机芯FCB-CV7520的菜单,以实现按键对机芯FCB-CV7520的控制。

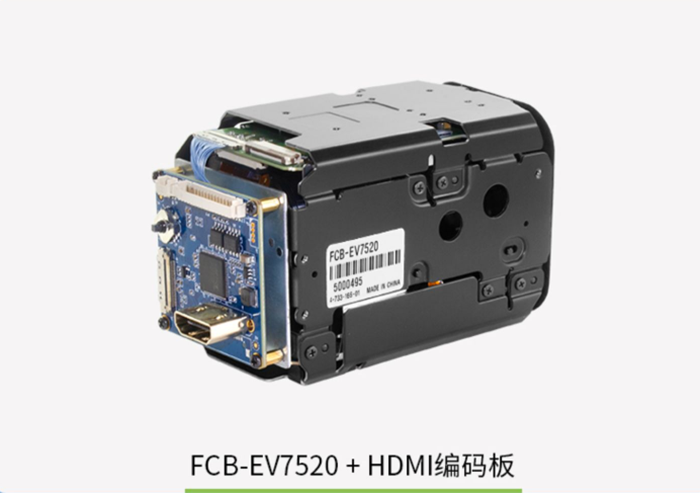

SONY FCB-CV7520对接HDMI编码控制板

SONY FCB-CV7520对接HDMI编码控制板


三、FCB-CV7520连接HDMI编码控制板的视频教程
