时间:2024-08-30 08:54:54 来源: 深圳市轩展科技有限公司 浏览数: 9
SONY FCB-EV9500M是一款高性能一体化摄像机模组,采用了1/1.8” STARVIS CMOS传感器,有效像素约为417万像素,支持全高清1080P/60 MIPI信号输出,并配备了30倍加强光学变焦镜头。可广泛应用于多种场景,包括但不限于安防监控、智能交通、无人机、医疗设备、工业检测和视频会议等领域。
SONY FCB-EV9500M由于使用了大尺寸传感器,它的传感器有效像素达到了约417万。但是,很多用户却百思不得其解,为什么它的输出像素只有200万?而不是和FCB-EW9500H一样的400万?
下面,将由轩展科技高级工程师Danny Wong为大家科普。
1、概念不同
首先,需要明确的是,摄像机的传感器有效像素(在本例中,FCB-EV9500M为约417万像素)与输出像素是两个不同的概念。
传感器有效像素(Effective Pixels)是指图像传感器上实际用于成像的像素数量。这些像素是传感器上能够捕捉光线并将其转换为电信号,进而形成图像的基本单元。有效像素的数量直接决定了图像的最高分辨率和细节表现能力。
它通常与传感器的尺寸和像素密度(即单位面积内的像素数量)有关。较大的传感器尺寸通常能够容纳更多的像素,从而在保持像素大小合理的前提下提高图像的分辨率和质量。

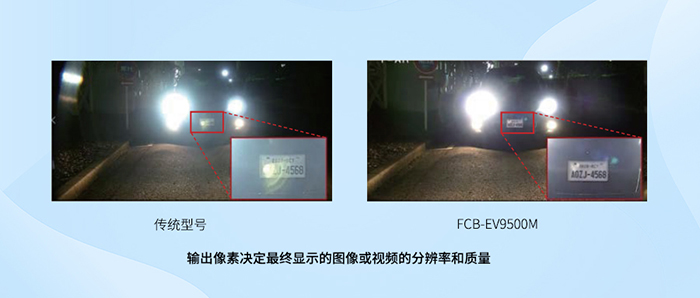

输出像素(Output Pixels)是指图像或视频信号在输出时所使用的像素数量。在FCB-EV9500M一体化摄像机中,输出像素决定了最终显示的图像或视频的分辨率和质量。
输出像素的数量可以小于或等于传感器有效像素的数量。在本例中,
SONY FCB-EW9500H的输出像素的数量等于传感器有效像素的数量,都是约400万左右。
SONY FCB-EV9500M的输出像素的数量,约200万,小于传感器有效像素的数量,约417万。
在FCB-EV9500M一体化摄像机等图像采集设备中,传感器有效像素是捕捉图像时能够获得的最高分辨率,而输出像素则可能根据需要进行调整,以适应不同的应用场景和显示设备。

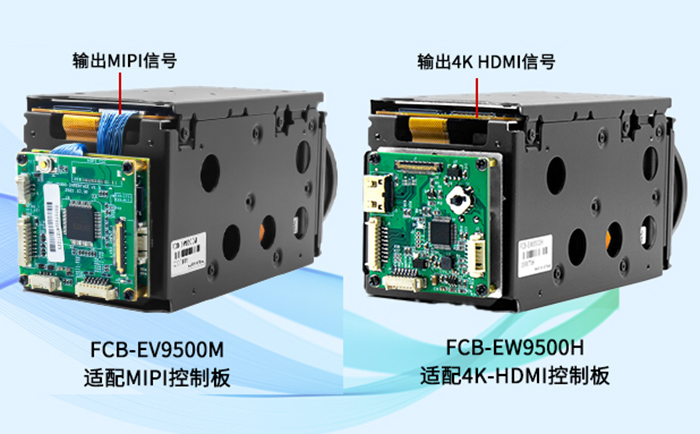

2、输出引脚决定
为什么SONY FCB-EW9500H的输出像素可以跟它的传感器有效像素一样,达到400万,而FCB-EV9500M的输出像素只有200万呢?
高级工程师Danny Wong补充说,这跟它的输出引脚定义有直接的关系:
SONY FCB-EW9500H的输出引脚定义为4K
HDMI,这表示FCB-EW9500H支持通过HDMI接口输出4K分辨率的视频信号。4K分辨率的输出像素可以达到800万,所以FCB-EW9500H达到约400万的输出像素,这是符合规范的。
但是,这个时候,有不少用户又产生了新的疑问:FCB-EW9500H既然采用了4K HDMI的输出引脚定义,那它的输出像素为什么只有约400万,而不能到达800万呢?
这是因为FCB-EW9500H传感器的有效像素数约为417万,这意味着传感器本身能捕捉到的图像像素数量,摄像机输出像素的数量只能小于或等于传感器有效像素的数量,所以它的输出像素不能超过417万,这个在前面的概念定义中也有说过。
SONY FCB-EV9500M的输出引脚定义为MIPI,这表示FCB-EV9500M支持通过MIPI接口将摄像机视频转成网络视频型号,所以它的输出像素只能达到约200万,这也是符合广电标准中的规范:1080P(分辨率为:1920x1080)。
因为广电标准当中只有1080P和2160P,所以FCB-EV9500M和FCB-EV9500L是按1080P的格式标准输出,而FCB-EW9500H是按2160P的格式标准输出,因为FCB-EW9500H像素不够800万,所以它只能通过中间输出400图像,周围输出黑边的方式解决2160P的输出问题。

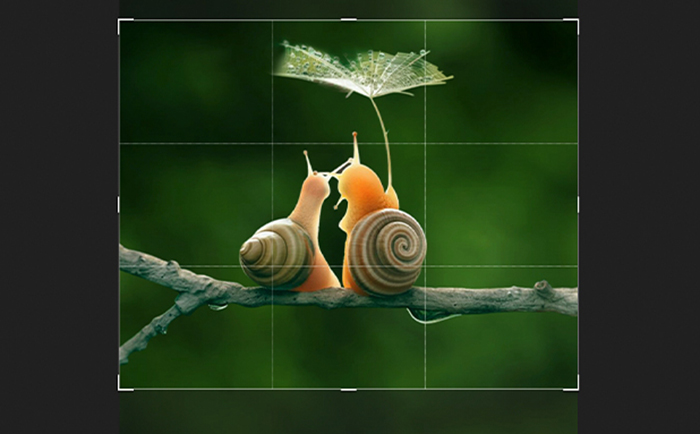

3、图像压缩
在本例中,SONY FCB-EV9500M的输出像素(约200万)小于传感器的有效像素(约417万),那么传感器捕捉到的多余像素怎么办?摄像机会通过图像压缩的技术,从原始图像(约417万)中压缩至目标像素图像(约200万),以满足特定的输出要求。
SONY FCB-EV9500L和其他一体化摄像机模组也是同样的原理,都有可能会出现它的输出像素小于传感器有效像素的情况。在实际的应用中,用户可以根据需要选择不同的输出格式和分辨率,以提高图像的实时性、稳定性及传输效率。
轩展科技高级工程师Danny Wong的解释非常详细,且准确地解答了关于SONY
FCB-EV9500M输出像素与传感器有效像素之间的差异问题,并解释了它们之间的区别以及在实际应用中的意义。可以更好地帮助用户根据自己的实际需求来选用适合的视频产品解决方案。
