腾龙MP3010M-EV+HD-HDMI编码控制板，小型光电吊舱解决方案

时间：2026-09-11 16:00:34  来源: 深圳市轩展科技有限公司  浏览数: 112

小型光电吊舱既要兼顾高清成像、电子防抖、昼夜成像能力，又要严控体积重量，降低整机集成难度，腾龙MP3010M-EV+HD-HDMI编码控制板这套组合，成为小型光电吊舱非常高性价比的选型方案。





核心判断

腾龙MP3010M-EV+HD-HDMI编码控制板提供了一种值得关注的解决思路：将视频编码功能与设备控制功能集成在同一块控制板上，以高度整合的方式适配小型光电吊舱的紧凑化需求。这套方案的价值不在于单一指标的领先，而在于它把高清晰成像和传输控制两件事放到了一起，帮助整机开发者减少中间环节，提升系统的集成度与可靠性。



分析与依据

第一，从成像能力看，1080p/60输出与复杂环境高清晰成像

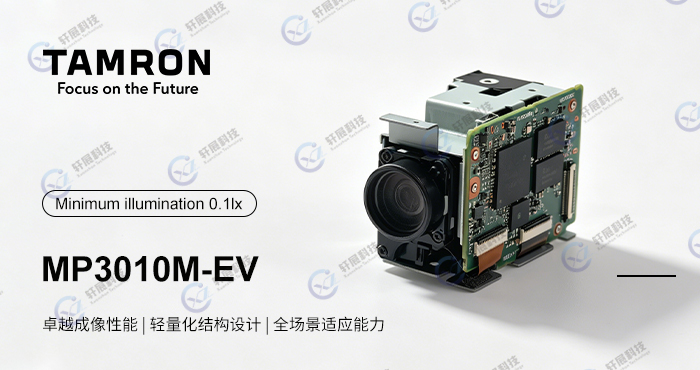

腾龙 MP3010M-EV，

采用1/2.8”Sony STARVIS CMOS传感器，彩色 0.1lx，黑白低至 0.025lx，支持 ICR 昼夜切换，昼夜均可清晰成像。

重量仅70g，尺寸33×43×59mm，小型轻量化，大幅降低小型光电吊舱载荷压力。

10倍光学变焦，能够捕捉远处全景以及近距离的特写，满足不同距离的视觉捕捉。同时支持透雾、3D降噪、宽动态等图像处理功能，应对无人机航拍、巡检复杂的环境，输出高清晰图像。

支持LVDS视频输出，兼容VISCA协议，支持变焦、对焦、白平衡、增益等全部参数远程控制。[1]





第二，从视频链路看，HDMI输入与编码能力直接匹配吊舱的图像输出需求。

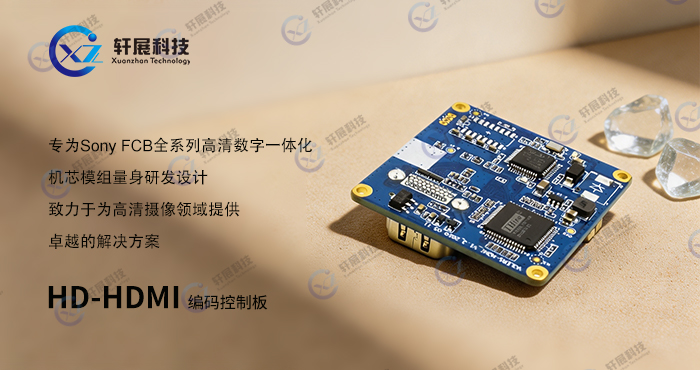

小型光电吊舱的光学模组通常以HDMI接口输出高清视频信号，HD-HDMI编码控制板可以直接接收这一信号完成压缩编码，再交由图传链路发送到地面端。省去了额外的信号转换环节，意味着视频链路中的延迟和损耗更少，画面质量更有保障。对于依赖实时画面的操控人员来说，稳定低延迟的视频回传是做出准确判断的前提。



第三、从控制链路看，集成控制接口让云台与相机动作更加协调。

小型吊舱的变焦、俯仰、偏航等动作需要控制板与云台电机、相机模组之间顺畅通信。腾龙MP3010M-EV+HD-HDMI编码控制板将这部分控制能力整合进来，使视频编码与云台控制共用一套硬件平台，减少了不同模块之间的协议适配工作。开发团队无需再分别调试两套独立系统，联调难度和出错概率相应下降。



第四、从结构设计看，体积与功耗控制是小型化的关键优势。

小型吊舱内部空间非常有限，每增加一块独立板卡，都要配套考虑固定结构、散热和线缆走线。集成化方案在物理层面减少了板卡数量和连接器数量，为光学模组、减震结构和云台机构腾出更多设计余量。同时，更少的元器件和更简洁的电路也降低了功耗累积，对依赖电池供电的小型无人机平台尤为重要。



第五、从工程落地看，集成方案缩短了开发与调试周期。

基于HD-HDMI编码控制板VISCA、PELCO-D/P 双协议支持，市面绝大多数云台、地面站可以直接对接；支持预置位、断电记忆，调试完成后上电直接工作，降低整机厂商软件开发成本，缩短产品上市周期。





主要落地应用场景

适配小型无人机光电吊舱及微型多旋翼无人机，用于中小型电力杆塔巡检、光伏电站巡检、河道水库巡查、森林防火预警、野外搜救。中近距观测场景，完成全景观察 + 局部细节放大，HDMI输出对接机载图传，实时回传地面站。



总结

腾龙MP3010M-EV+HD-HDMI编码控制板，在有限的结构空间内实现高清视频传输与稳定控制的协同工作。它降低了系统复杂度，提升了集成度与可靠性，也为整机的小型化和快速交付创造了条件。对于正在规划或迭代小型光电吊舱产品的开发团队而言，将这类集成化方案纳入评估，是一个值得认真考虑的方向。



FAQ问答

问：腾龙MP3010M-EV+HD-HDMI编码控制板适合哪类光电吊舱产品？

答：该配套方案主要面向对体积和集成度有较高要求的小型光电吊舱，尤其是需要通过HDMI接口输出高清视频，并希望将编码与控制功能统一管理的无人机挂载、安防监控类设备。具体适配性建议结合产品的接口定义和结构空间进行确认。



问：采用HD-HDMI编码控制板，主要能带来哪些实际收益？

答：主要收益体现在三个方面：

一是减少板卡和线缆数量，节省内部空间；

二是降低模块间协议适配与联调的工作量，缩短开发周期；

三是系统复杂度下降后，整体可靠性更容易得到保障。



参考资料

[1]

MP3010M-EV

https://tamron.com.cn/cctvlens/products/MP3010M-EV.shtml
