MIPI网络控制板与FCB-EV9520L,Win11系统显示图像解决方案

时间:2024-10-28  16:17:11  来源: 深圳市轩展科技有限公司  浏览数: 6

尽管MIPI网络控制板(型号:VRS-UD350)和FCB-EV9520L都不是新产品,但是使用的行业用户比较广泛,而且随着Windows 11系统的出现,轩展科技高级工程师Danny Wong认为,是时候为大家科普:MIPI网络控制板连接FCB-EV9520L,如何在WIN11系统显示了。

 MIPI网络控制板连接FCB-EV9520L


MIPI网络控制板连接到SONY FCB-EV9520L,并在Windows 11系统上显示,有以下注意事项与步骤:



一、硬件连接

1、接口识别:

确保SONY FCB-EV9520L高清一体化摄像机连接到MIPI网络控制板正确的LVDS接口,而不是MIPI接口(此接口只适用于搭配SONY FCB-EV9500M使用)。可以从控制板上的丝印来区分接口类型,丝印为LVDS Input的为LVDS接口。

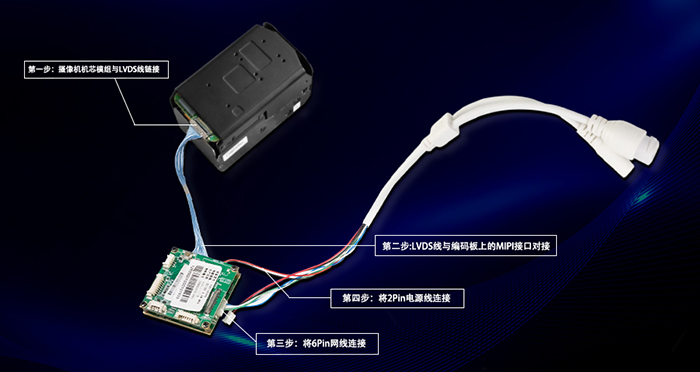

MIPI网络控制板与FCB-EV9520L连接步骤


2、接线:

使用30PinLVDS线将FCB-EV9520L摄像机连接到MIPI网络控制板;

使用6Pin网线将MIPI网络控制板连接到电脑;

使用2Pin电源线接通电源;

需要确保各接口的接线正确无误


二、软件设置与配置

1IP地址配置:

需要确认MIPI网络控制板与Windows 11系统的IP地址在同一网段,否则FCB-EV9520L摄像机无法显示图像。



如果不在同一网段,可以通过搜索工具或IE浏览器登录MIPI网络控制板的设置界面,将控制板的IP地址改成与Windows 11系统在同一网段即可。



2IE浏览器配置:

由于MIPI网络控制板只接受IE浏览器,而在Windows 11系统都是默认自带Edge浏览器,怎么解决呢?



1步:打开Edge浏览器,在浏览器右上角的“”处,打开“设置”面板,点击左边导航栏的“默认浏览器”,然后将右边内容“允许在 Internet Explorer 模式下重新加载网站 (IE 模式)”的值改为“允许”,则可以使用Edge浏览器的“IE模式”。



2步:在“Internet Explorer 模式页面”处,把MIPI网络控制板的IP地址(http://192.168.0.123)添加进去,以免后面报错,将Edge浏览器重启一下,即可生效。



3、登录控制界面:

Windows 11系统的Edge浏览器中,输入MIPI网络控制板的IP地址,进入控制界面。

输入用户名和密码登录,默认的用户名是:admin,密码是:abcd1234(如果密码遗忘,可以通过长按控制板上的恢复出厂设置按钮打开重置密码的界面,重新设置新的登录密码)。



4、插件安装

通过用户名和密码登录,进入控制界面以后,此时FCB-EV9520L摄像机的图像还是无法正常显示的,在控制界面的顶部会提示“还未安装RTSPPlay插件,点击下载”,点击这个提示下载插件




插件下载到电脑后,把Edge浏览器关闭,然后“以管理员身份运行”安装插件,安装好之后再重新打开Edge浏览器,如果在浏览器的底部有弹出“此网页想要运行以下加载项”等内容,都必须“允许”加载。


再登录控制界面,SONY FCB-EV9520L已经可以正常显示图像,并可以对相机进行相关控制。


如果对MIPI网络控制板连接FCB-EV9520L,在WIN11系统显示这一话题仍有不理解的地方,可联系轩展科技高级工程师Danny Wong,他可通过亲临拜访或者远程视频等方式为国内外客户解决各种技术难题。



对于SONY一体化摄像机模组的二次开发,我们有15的实战经验,能根据企业的不同需求定制开发视频产品解决方案,并提供售前、售中及售后的技术支持


 MIPI网络控制板与FCB-EV9520L,Win11系统显示图像解决方案视频教程:
