时间:2017-06-30 09:23:46 来源: 轩展科技 浏览数: 5726

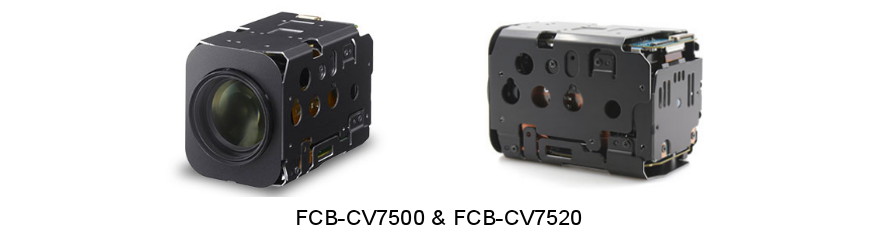

索尼FCB-EV/CV系列机芯中,最新的配置最好的FCB-CV7520,在高清应用中也是越来越多,但是我们选择的时候还是要根据自己的需求,所以,弄明白FCB-CV7520与FCB-CV7500的区别十分重要,接下来轩展科技的索尼FCB系列高清一体化机芯参数区别分析系列文章,为大家带来的是FCB-CV7500与FCB-CV7520的区别(FCB-EV7500与FCB-EV7520区别)。
同为索尼FCB-CV75系列产品,大多参数功能相同,相较于过去的FCB-CV7500机芯,FCB-CV7520采用了与以往不同的影像传感器:背照式CMOS影像传感器Exmor R CMOS(FCB-CV7500使用的是Exmor高速CMOS影像传感器),它可以实现高感光度,有效提高了感光度并减少了噪点,有关这两种影像传感器技术上的详细介绍可以看:索尼摄像机芯模组使用技术解析系列之ExmorR&Exmor。另外,使用了背照式CMOS影像传感器Exmor R CMOS的机芯有FCB-CV7520/CV7320/CV7317这三种。
为了提高了适于夜间拍摄的高感光度性能,使监控摄像头在任何环境下都能够拍摄清晰的影像,索尼开发了STARVIS(监控摄像机用途CMOS影像传感器用的背照式像素技术),应用了此项技术的一体化机芯有FCB-CV7520和FCB-CV7320两种,而FCB-CV7500是不具有的。
传感器有效像素上区别有少许不同,都是200万像素级,FCB-CV7500是约238万像素,而FCB-CV7520是约213万像素。
最低照度上区别,FCB-CV7520可以达到星光级,最低照度为0.01lx(F1.6)的高感度,在夜间低照度环境下,也能真实再现画面,这在安防视频监控中有很大作用;而FCB-CV7500不能。另外,索尼FCB系列拥有星光级最低照度的有FCB-CV7520/CV7320/CV7317这三种机芯。
功能上区别,两者的不同点是FCB-CV7500拥有宽动态范围(Wide-D)功能,而FCB-CV7520没有。
具体两者参数上的不同可以通过下面轩展科技整理的两者参数对比表查看。
产品型号 | FCB-EV7500/CV7500 | FCB-EV7520/CV7520 | |
图像传感器 | 1/2.8 英寸 Exmor CMOS | 1/2.8 英寸 Exmor R CMOS | |
图像传感器 ( 有效像素数 ) | 约 238 万像素 | 约 213 万像素 | |
信号系统 |
1080p/59.94, 1080p/50, 1080p/29.97, 1080p/25, 1080i/59.94, 1080i/50,720p/59.94, 720p/50, 720p/29.97, 720p/25, NTSC*1, PAL*1 |
1080p/59.94, 1080p/50, 1080p/29.97, 1080p/25,
1080i/59.94, 1080i/50,720p/59.94, 720p/50, 720p/29.97, 720p/25, NTSC*1, PAL*1 |
|
最低照度(50%) | 高灵敏度模式 | 彩色 : 0.35 lx (F1.6, 自动增益控制打开 , 1/30 秒 ) | 彩色 : 0.01 lx (F1.6, 自动增益控制打开 , 1/30 秒 ) |
正常模式 | 彩色 : 1.4 lx(F1.6, 自动增益控制打开 ,1/30 秒 ) | 彩色 : 0.1 lx(F1.6, 自动增益控制打开 ,1/30 秒 ) | |
建议照度 | 100 lx 到 100,000 lx | 100 lx 到 100,000 lx | |
信噪比 | 50 dB 以上 | 50 dB 以上 | |
增益 |
自动 / 手动 (0 步阶到 28 步阶 , +2 步阶 / 总共 15 步阶) 最大增益限制 (6 步阶到 28 步阶 , +2 步阶 / 共 12 步阶 ) |
自动 / 手动 (0 步阶到 28 步阶 , +2 步阶 / 总共 15 步阶) 最大增益限制 (6 步阶到 28 步阶 , +2 步阶 / 共 12 步阶 ) |
|
快门速度 | 1/1 秒到 1/10,000 秒 , 22 步阶 | 1/1 秒到 1/10,000 秒 , 22 步阶 | |
同步系统 | 内置 | 内置 | |
曝光控制 | 自动, 手动, 优先模式 ( 快门优先 & 光圈优先 ), 亮度, EV 补偿, 慢速 AE | 自动, 手动, 优先模式 ( 快门优先 & 光圈优先 ), 亮度, EV 补偿, 慢速 AE | |
背光补偿 | 有 | 有 | |
孔距控制 | 16步阶 | 16步阶 | |
白平衡 | 自动, 自动跟踪白平衡, 室内, 室外, 室外自动, 钠灯 ( 固定 / 自动 / 室外自动 ), 一键式, 手动 | 自动, 自动跟踪白平衡, 室内, 室外, 室外自动, 钠灯 ( 固定 / 自动 / 室外自动 ), 一键式, 手动 | |
镜头 | 30 倍光学变焦 | 30 倍光学变焦 | |
f=4.3mm(广角端 )到129.0mm(远端 ) | f=4.3mm(广角端 )到129.0mm(远端 ) | ||
F1.6 到 F4.7 | F1.6 到 F4.7 | ||
数字变焦 | 12 倍 ( 使用光学变焦后为 360 倍 ) | 12 倍 ( 使用光学变焦后为 360 倍 ) | |
聚焦系统 | 自动 ( 灵敏度 : 正常 , 低 ), 一键自动聚焦, 手动, 间隔自动聚焦, 变焦触发自动聚焦, ICR 模式打开时聚焦补偿 | 自动 ( 灵敏度 : 正常 , 低 ), 一键自动聚焦, 手动, 间隔自动聚焦, 变焦触发自动聚焦, ICR 模式打开时聚焦补偿 | |
可视角度 ( 水平 ) | 1080p模式 | 63.7° ( 广角端 ) 到 2.3° ( 远端 ) | 63.7° ( 广角端 ) 到 2.3° ( 远端 ) |
720p模式 | 63.7° ( 广角端 ) 到 2.3° ( 远端 ) | 63.7° ( 广角端 ) 到 2.3° ( 远端 ) | |
标清模式 | 47.8° ( 广角端 ) 到 1.7° ( 远端 ) | 47.8° ( 广角端 ) 到 1.7° ( 远端 ) | |
最小物距 | 10 mm ( 广角端 ) 到 1200 mm( 远端 ) ( 默认 : 300 mm) | 10 mm ( 广角端 ) 到 1200 mm( 远端 ) ( 默认 : 300 mm) | |
自动 ICR | 有 | 有 | |
Wide-D*2 | 有 | 无 | |
视觉增强功能 | 有 | 有 | |
降噪 | 有(6步阶) | 有(6步阶) | |
逐行扫描模式 | 有 | 有 | |
图像稳定器 | 有 | 有 | |
StableZoom | 有 | 有 | |
数字输出接口 | 有 | 有 | |
球形隐私区域遮蔽 | 有 | 有 | |
动态侦测 | 有 | 有 | |
报警功能 | 无 | 无 | |
慢速 AE 响应 | 有 | 有 | |
图像特效 | 电子翻转, 负片, 黑白, 镜像, 彩色增强 | 电子翻转, 负片, 黑白, 镜像, 彩色增强 | |
图像冻结 | 有 | 有 | |
慢快门 | 有 | 有 | |
温度读取 | 有 | 有 | |
标题显示 | 20 个字符 / 行, 最多 11 行 | 20 个字符 / 行, 最多 11 行 | |
摄像机组件模式显示 | 有 | 有 | |
按键切换控制 | 无 | 无 | |
摄像机组件操作切换 | 无 | 无 | |
视频输出 | 高清 |
模拟 : 分量 (Y/Pb/Pr) 数字 : Y/Cb/Cr 4:2:2, 使用 LVDS ( 信号格式符合 SMPTE 274/SMPTE 296。 ) |
模拟:N/A 数字: Y/Cb/Cr 4:2:2, 使用 LVDS( 信号格式符合 SMPTE 274/SMPTE 296。 ) |
标清 | VBS | VBS | |
摄像机组件控制接口 |
VISCA (CMOS 5 V 级 )
波 率 : 9.6 Kbps, 19.2 Kbps, 38.4 Kbps, 115.2 Kbps, 停止位 : 1 位 |
VISCA (CMOS 5 V 级 )
波特率 : 9.6 Kbps, 19.2 Kbps, 38.4 Kbps, 115.2 Kbps, 停止位 : 1 位 |
|
电源要求 | 6.0 V 到 12.0 V 直流 | 6.0 V 到 12.0 V 直流 | |
功耗 | 功耗 2.9 W ( 变焦 / 聚焦不启动 ) 3.7 W ( 变焦 / 聚焦启动 ) | 功耗 3.2 W ( 变焦 / 聚焦不启动 ) 4.0 W ( 变焦 / 聚焦启动 ) | |
工作温度 | -5℃ 至 60℃ | -5℃ 至 60℃ | |
存放温度 | -20℃ 至 60℃ | -20℃ 至 60℃ | |
操作湿度 | 20% 至 80% | 20% 至 80% | |
存放湿度 | 20% 至 95% | 20% 至 95% | |
尺寸 ( 宽 × 高 × 深 ) | 50.0×60.0×89.7 mm | 50.0×60.0×89.7 mm | |
重量 | 260 g | 255 g | |
*1非标准视频格式。 *2 宽动态范围。 |
* 此表根据索尼官方参数手册翻译整理,难免有错误之处,如您发现有疑问的地方,请联系我们,十分感谢!
