索尼FCB-CR8530 4K一体化机芯完整参数手册解读

时间：2026-10-15 16:02:19  来源: 深圳市轩展科技有限公司  浏览数: 4

索尼FCB-CR8530是一款4K超高清一体化机芯模组，搭载1/2.5英寸Exmor R CMOS（有效像素约851万）、20倍光学变焦镜头，机身50×60×93.3mm、约275g，采用VISCA控制协议。



索尼（中国）官方授权经销商轩展科技，凭借在高清视频二次开发17年的实战经验，逐项拆解索尼官方的FCB-CR8530参数手册，并说明它在工程落地时必须配套的信号转换方案。





一、产品定位

FCB-CR8530属于索尼FCB（Block Camera）系列，定位是给设备厂商使用的成像核心——它本身不是一台完整摄像机，而是需要被集成进云台、吊舱、球机、医疗影像设备或检测仪器内部的一体化机芯模组。





二、核心参数速览

项目	规格
图像传感器	1/2.5英寸ExmorRCMOS
有效像素	约851万像素
输出分辨率	3840×2160（QFHD）
镜头	20倍光学变焦，f=4.4mm（广角端）~88.4mm（长焦端），F2.0~F3.8
超分辨率变焦	SRZ超分辨率技术，4K模式下最高约30倍等效变焦，1080P模式下可约40倍等效变焦
水平视场角	约70.2°（广角端）~约4.1°（长焦端）
信号系统	4K：2160p/29.97、2160p/25； FHD/HD：1080p/59.94、1080p/50、1080i/59.94、1080i/50、720p/59.94、720p/50
最低照度	可达0.75lx
信噪比	50dB
电子快门	1/1s~1/10000s，22步阶
最小物距	10mm（广角端）~1500mm（远端），默认300mm
机身尺寸	50.0×60.0×93.3mm
重量	约275g
供电/功耗	DC6.0~12.0V；典型3.0W（静止）、4.0W（变焦聚焦动作中）
工作温度	-5℃~+60℃
控制接口	VISCA（CMOS电平），波特率9.6/19.2/38.4/115.2Kbps，停止位1位
视频输出	LVDS数字信号（Y/Cb/Cr4:2:28bit、R/G/B4:4:48bit等级）



三、成像能力：复杂环境为什么能清晰成像？

3.1远距离清晰捕捉：20倍光变+SRZ超分辨率

20倍光学变焦覆盖了4.4mm广角到88.4mm长焦的焦段，广角端70.2°的大视野用于搜索与目标捕获，长焦端4.1°的窄视角用于细节辨认。在此之上，SRZ超分辨率变焦技术在4K模式下可进一步提供最高约30倍等效变焦能力。





关键区别在于：光学变焦与超分辨率变焦是在成像阶段保留像素信息，而普通数字变焦只是把已有像素放大。这直接决定了在200米级距离上辨认车牌、标识、缺陷时，画面是否还有可用的细节。



3.2逆光与强光：宽动态+强光抑制

逆光、车窗反光、夜间车灯、手术无影灯这类场景的共同问题是局部过曝——亮区糊成一片白，暗区细节全丢。FCB-CR8530通过宽动态处理保留明暗两端的层次，并通过强光抑制（HLC）压制高亮区域，让强光边缘的物体轮廓仍然可辨。



3.3 弱光环境：3D降噪+自动ICR

索尼FCB-CR8530最低照度可达0.75lx，配合自动ICR（红外滤光片自动切换）实现日夜转换：白天以彩色模式保证色彩还原，夜间移除红外滤光片提升感光度。配合3D+2D降噪，在弱光下兼顾亮度与画面纯净度。



3.4 其他图像功能

电子防抖：抑制设备振动带来的画面模糊，适用于车载、机载、船载等移动平台。

隐私遮挡：对敏感区域做遮蔽，满足公共安全与医疗场景的合规要求。

图像特效：支持电子翻转、负片、黑白、镜像、彩色增强，适配不同安装姿态与观察习惯。

状态回传：支持温度读取与相机模式显示，便于设备健康管理。[1]



四、机身设计：适配小型集成空间

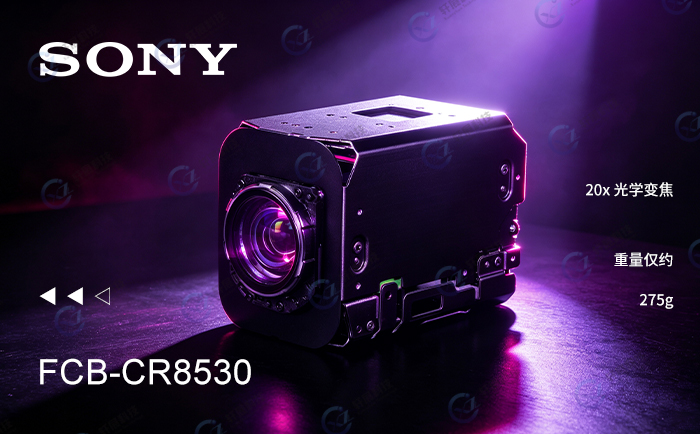

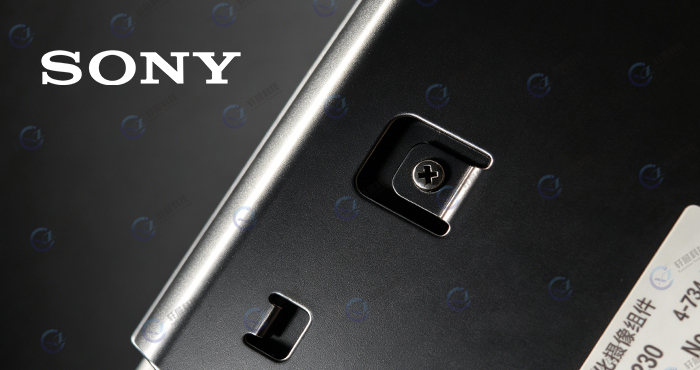

索尼FCB-CR8530的机身尺寸为50×60×93.3mm，重量275g。紧凑轻量的结构设计，让它可以轻松嵌入机载云台、无人机吊舱、便携观测设备、小型医疗仪器的有限空间内部，不会占用过多结构空间，也不会给设备增加太大的载荷负担。



五、控制与接口：VISCA协议能做什么

索尼FCB-CR8530采用行业通用的VISCA协议，通过串口即可完成对机芯的全面控制，包括：变焦、聚焦、光圈、白平衡、曝光模式、增益、透雾开关、预置位调用等图像参数远程调节。

VISCA的普及性带来两个实际好处：

一是上位机、云台控制器、视频会议终端大多原生支持，集成成本低；

二是更换机芯型号时控制层代码改动量小，便于产品线复用与后续升级。[2]





六、为什么必须搭配编码控制板

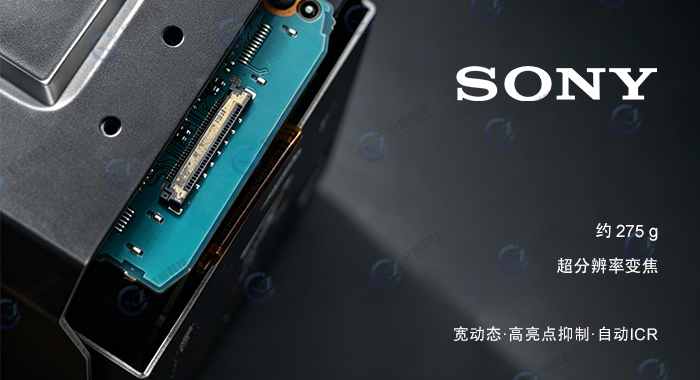

索尼FCB-CR8530通过30Pin引脚输出4K HDMI视频信号，这是芯片间/板间传输的信号形态，无法直接接入显示器、电脑、网络平台。这一层转换必须由编码控制板完成。



编码控制板承担四件事：

1、转换：把索尼FCB-CR8530的4K HDMI视频信号转换成目标接口的视频信号

2、控制：把VISCA控制指令透传给索尼FCB-CR8530一体化机芯，从而对机芯实现变焦、聚焦、增益、白平衡等功能。

3、传输：可以将转换好的视频信号传输到远距离。

4、采集：可以将一体化机芯的视频信号采集到电脑。



七、配套方案

作为索尼（中国）官方授权经销商，轩展科技提供FCB-CR8530整机供应，并配套自研二次开发配套方案：4KP60 HDMI编码控制板、4K HDMI编码控制板、12G-SDI编码控制板、4KP60 AI网络控制板、4K USB TYPE-C编码控制板、4K HDMI转MIPI转接板。

同时提供一站式技术支持，帮助客户缩短项目研发周期。



FAQ问答

问：索尼FCB-CR8530可以直接接显示器或电脑吗？

答：不可以。索尼FCB-CR8530支持LVDS视频输出，属于板间传输信号，既不是HDMI也不是SDI，无法直接接入显示器或网络平台。必须搭配编码控制板完成信号转换——这也是索尼可见光机芯在工程集成中必须预留的一块成本与空间。



问：索尼FCB-CR8530与FCB-ER9500怎么选？

答：FCB-CR8530与FCB-ER9500都是索尼4K超高清可见光机芯模组，后者采用了新一代1/1.8英寸型STARVIS 2 CMOS传感器，具有更高的感光灵敏度、更高的帧率4K@60fps与25倍光学变焦，如果项目存在高速运动目标（车辆、机械臂、产线工件），4K/60p带来的帧率收益通常比分辨率提升更关键。
