为什么SONY自动对焦摄像机大多使用LVDS显示接口?

时间:2023-05-06  09:45:58  来源: 深圳市轩展科技有限公司  浏览数: 91

从高清数字系列开始,SONY自动对焦摄像机就统一使用LVDS显示接口,为什么全部改用LVDS显示接口呢?SONY自动对焦摄像机采用LVDS接口会有哪些优势?


1LVDS是什么?

LVDS,即Low Voltage Differential Signaling,主要就是一种低功耗、低误码率、低串扰和低辐射的差分信号技术。其中LVDS的核心技术主要是采用了一种非常低的电压摆幅高速差来传输数据,实现点对点或者点对多的连接,传输的介质一般是pcb连线或者平衡电缆。

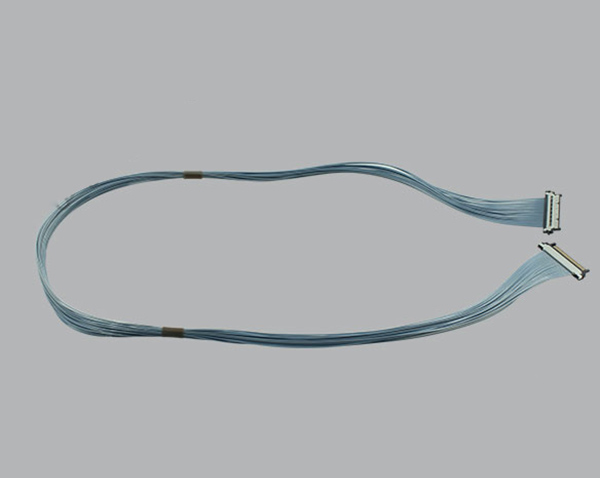

LVDS线

LVDS线


LVDS
输出接口利用非常低的电压摆幅(约350mV)在两条PCB走线或一对平衡电缆上通过差分进行数据的传输,即低压差分信号传输。采用LVDS输出接口,可以使得信号在差分PCB线或平衡电缆上以几百Mbit/s的速率传输,由于采用低压和低电流驱动方式,因此,实现了低噪声和低功耗。


由于LVDS 差分信号技术降低了对噪声的关注所以可以采用较低的信号电压幅度。这个特性非常重要,它使提高数据传输率和降低功耗成为可能。低驱动振幅意味着数据可更快地反转。


由于驱动器是恒流源模式,功耗几乎不会随频率而变化,而且单路的功耗非常低,因此,采用这种技术后,只要保证一对平行传输线的长度足够一致,并在接受端提供良好的匹配端接阻抗技术,以减小反射信号的产生,就可以提供非常高的数据传输率。


2LVDS的工作原理

其源端驱动器由一个恒流源(通常约为3.5mA,最大不超过4mA)驱动一对差分信号线组成。接收端的接收器本身为高直流输入阻抗,所以几乎全部的驱动电流都流经100Ω的终端匹配电阻,并在接收器输入端产生约350mV的电压。当源端驱动状态反转变化时,流经匹配电阻的电流方向改变,于是在接收端产生高低逻辑状态的变化。



为适应共模电压的在宽范围内的变化,一般情况下,LVDS的接收器输入级还包括一个自动电平调整电路,该电路将共模电压调整为一固定值,其后面是一个Schmitt触发器,而且,为防止Scdhmitt触发器不稳定,设计有一定的回滞特性,Schmitt后级才是差分放大器。


3LVDS的技术优势

1)高速传输能力:LVDS 的传输能力最高可达 2Gbps
2)功率消耗低:LVDS采用的是一种CMOS工艺实现出来的,这种技术能够有效的提供一种较低的静态功耗状态。简单来说,LVDS的功率消耗是一种恒定状态,方便很好的降低系统功耗;
3)抗噪声能力强:LVDS的噪声采用的就是一种共模的方式在一对差分线上耦合出现,同时在接受其中相减。那么就可以很好的消除噪声;
4)抗干扰能力强:采用差分传输模式有较强的抗干扰能力;


SONY自动对焦摄像机为什么改用LVDS显示接口,其优势是可见一斑的,采用LVDS线,SONY自动对焦摄像机具有高速传输能力、功率消耗低、抗噪声能力强、抗干扰能力强等优势。广泛应用于安防监控、医疗、无人机、视频会议、机器人、智能交通等领域。

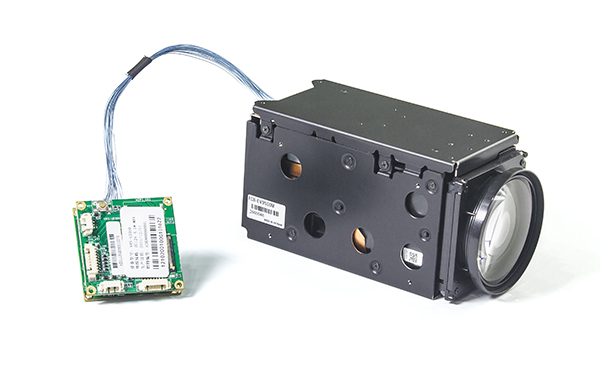

SONY自动对焦摄像机通过LVDS线连接MIPI网络控制板

SONY自动对焦摄像机通过LVDS线连接MIPI网络控制板
