FCB-EV7520|SONY一体化摄像机芯的变焦与自动对焦

时间:2023-05-08  09:35:16  来源: 深圳市轩展科技有限公司  浏览数: 55

SONY FCB-EV7520,自动对焦摄像机芯,配备了30倍光学变焦和Fl.6光圈的明亮镜头(光学变焦+数字变焦= 360),并且具有自动对焦,这也是SONY摄像机芯比较优秀特出的两个功能,作为SONY官方授权经销商的轩展科技,有义务为SONY机芯用户详细讲解。

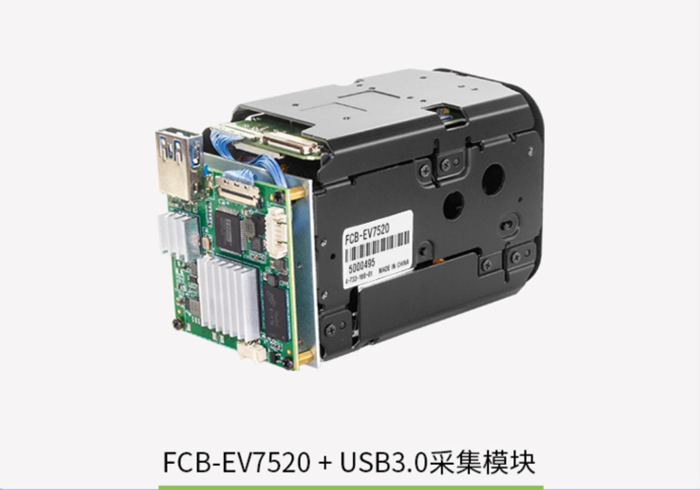

FCB-EV7520+USB3.0采集模块

FCB-EV7520+USB3.0采集模块


一、FCB-EV7520的变焦

SONY FCB-EV7520采用了30倍的光学变焦镜头,并具有数字变焦功能,可以放大到360倍。


1FCB-EV7520光学变焦

光学变焦30,f= 4.3 mm129 mm(f 1.6f 4.7) ,水平视角约为63.7(宽端)2.3(远端)


2FCB-EV7520数字变焦

数字变焦通过在垂直和水平方向上扩展每张图像来放大被摄体的中心。当使用360倍变焦时。每个方向的有效图像元素数量减少到1/12,整体分辨率下降。


3FCB-EV7520变焦的模式

使用标准模式使用可变模式,有8个级别的变焦速度。

在这些标准的和可变的模式中,必须停止缩放操作。


1)直接模式

设置缩放位置启用快速,移动到指定位置。数字变焦支持缩放模式、关闭组合模式和单独模式。

2)结合模式

这是以前存在的缩放方法。光学变焦后已达到其最高水平相机切换到数字缩放模式。

3)分离模式


在这种模式下,光学变焦和数字变焦可以分开操作。你可以使用数字变焦放大在任何时间从任何级别的光学放大。关于连续变焦位置回复ZoomDirect模式,或根据预设变焦时,当继续变焦位置回复通过命令设置为On时,FCB-EV7520输出变焦位置数据。继续缩放位置回复:y0 07 04 69 0p 0p 0q 0q 0q 0q FF

PpD-缩放位置

Qqqq:缩放位置


二、FCB-EV7520的自动对焦



FCB-EV7520的对焦有以下模式:



1、 FCB-EV7520自动对焦模式

FCB-EV7520自动对焦模式下,宽端最小对焦距离为10mm,远端最小对焦距离为1200mm,与数字变焦无关。自动对焦(AF)功能自动调整对焦位置,以最大限度地提高图像在中心测量中的高频内容,同时考虑到高亮度和强对比的成分。


1)正常自动对焦模式,这是自动对焦操作的正常模式。

2)间隔自动对焦模式用于在特定的时间间隔中进行自动对焦运动的模式。使用Set time命令,自动对焦运动的时间间隔和停止的时间间隔可以以一秒的增量进行设置。两者的初始设置都被设置为5秒。

3)缩放触发模式当缩放位置被改变时,它在预设值期间成为AFmode(初始设置为5)。然后它停止了。


FCB-EV7520自动对焦效果

FCB-EV7520自动对焦效果


2FCB-EV7520自动对焦灵敏度

可以设置FCB-EV7520自动对焦灵敏度的开关。

1)正常的灵敏度

快速达到最高聚焦速度。当拍摄一个经常移动的物体时使用这个模式。通常这是最合适的模式。

2)低灵敏度

可以提高焦点的稳定性。当照明水平较低时,即使亮度变化,自动对焦功能也不会起作用,有助于输出稳定的图像。


3FCB-EV7520手动对焦方式

手动对焦有标准模式和可变模式两种模式。标准模式对焦是固定速率的。可变模式有八个速度水平。在这些标准和可变的模式中,需要发送StopComirrtarid来停止zoorii操作。


4FCB-EV7520一键触发模式

当一个触发命令被发送时,镜头通过移动来调整被摄主体的焦点。然后,焦点镜头保持位置,直到下一个触发器命令被输入。

近极限可以设置在1000 (无穷远)F000(10毫米)的范围内,初始设置:D000h (30 cm)
