MIPI转IP控制板，如何在Windows系统通过SDK执行串口透传

时间：2025-01-06  09:08:05  来源: 深圳市轩展科技有限公司  浏览数: 4

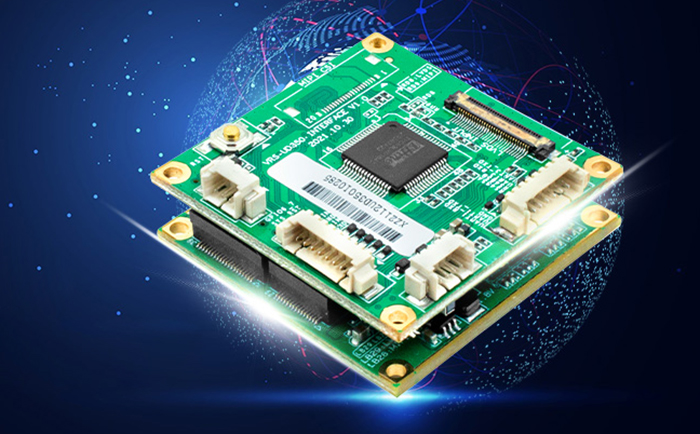

MIPI转IP控制板，是轩展科技专为SONY FCB-EV9500M一体化摄像机研发设计，它能够将MIPI接口摄像机的视频信号转换为网络视频信号的设备，它支持串口透传功能，允许通过网络或其他接口远程控制MIPI接口摄像机。

除此之外，MIPI转IP控制板还具有LVDS接口，可以为LVDS接口摄像机输出网络视频信号，对摄像机实现视频采集、转换、传输及相关控制，在Windows系统下，通过SDK（软件开发工具包）执行串口透传，通常涉及以下几个步骤，轩展科技高级工程师Danny Wong为大家讲解：

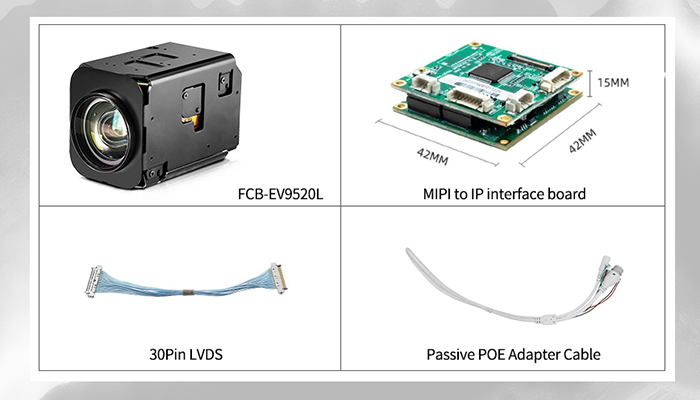

一、准备阶段

1、FCB-EV9520L变焦摄像机

2、MIPI转IP控制板

3、30Pin LVDS线：用于连接摄像机和编码控制板的数据线

4、电源网线（包含6Pin网线和2Pin电源线）

然后，通过IE的方式把MIPI转IP控制板分别与FCB-EV9520L变焦摄像机及电脑连接好。

二、配置阶段

1、下载编译器：

首先是要下载一个g++编译器，下载以后需要把它复制到一个新的文件夹里面，如：C:\Program Files\mingw64\bin。

2、环境变量配置：

在Windows系统属性的“高级”菜单下，打开“环境变量”，在path变量下新建添加一条路径，也即是g++编译器的存放路径：C:\Program Files\mingw64\bin，配置好以后，编译环境才能运行。

3、程序文档修改：

在编译之前，还需要修改demo.c程序

使用记事本打开“demo.c程序文件”，找到“// test_serial(userID); // 透明串口”，把前面的“//”去掉打开串口透传功能。

然后再找到“UNIV_DEV_SerialSend(handle, 1 data, len);”把里面的“1”改为“3”，是因为“1”代表的是RS232通道，这是默认值，“3”代表的是数字机芯通道，改为“3”后，表明串口透传功能与摄像机的通道已经打通，两者可以正常通讯。

最后，把文件保存并退出。

三、执行阶段

1、打开SDK

根据电脑是32位或者64位，打开相应位数的SDK，我的电脑是64位的，所以打开64位的SDK，点击左上角的“文件”，在其下拉菜单中选择“打开Windows PowerShell”。

2、编译

Windows PowerShell打开以后，就可以直接开始编译了，在指令窗口输入“ mingw32-make.exe”，直接运行这条指令。

可以通过发送指令“./demo”来检验指令是否执行成功，如果返回“./demo {ip} {admin} {passwd} ”,则表明已经成功。

接下开就可以输入IP地址、账号和密码来打开串口透传通道，在指令窗口输入“./demo 192.168.0.123 admin abcd1234”，即可打开串口透传通道。

打开IE浏览器，可以看到SONY FCB-EV9520L摄像机的输出图像了，在指令窗口输入“8101040727FF”，如果收到返回“90 41 FF 90 51 FF”，而且摄像机也在同时执行“放大”的动作，意味着可以正常控制FCB-EV9520L摄像机了。

再输入指令“8101040737FF”，同样会收到返回“90 41 FF 90 51 FF”，而且摄像机也在同时执行“缩小”的动作。

通过SDK执行串口透传的优势在于，它不仅可以远程控制FCB-EV9520L摄像机，简化与MIPI转IP控制板的通信过程，提高开发效率。而且，SDK提供了丰富的功能和灵活的配置选项，使得开发者可以根据具体需求进行定制开发。
