电子阴道镜主要部件如何选定?FCB-CV7520+3G-SDI编码控制板

时间:2023-04-10  09:32:47  来源: 深圳市轩展科技有限公司  浏览数: 108

为了节省时间和成本,不管哪个行业的解决方案,主要部件一旦选定之后,一般不会随意变换,电子阴道镜行业也是如此,主要部件的选定非常重要,下面我们就一起来探讨有关电子阴道镜主要部件的选定,SONY高清一体化摄像机芯FCB-CV7520搭载SDI接口板会是电子阴道镜的理想解决方案吗?


1、  摄像机芯

对于电子阴道镜解决方案,摄像机芯的现在非常重要,因为如果方案做好之后再想去改其他款机芯,就会涉及到接口板、线材、遥控器等的改变和更换。对于摄像机芯的选择,轩展科技给予以下建议:

(1)现在主流的是高清摄像机芯,清晰度是比较高的,目前来说已经够用,当然也可以选用清晰度和分辨率更高的4K超高清摄像机芯,这是未来的方向;

(2)在选用摄像机芯的时候要注意所选机芯是否会在不久就会停产?需要留意官方的消息;

(3)自动聚焦是电子阴道镜摄像机机芯必备的功能,因为如果每次都要调焦的话,很浪费时间;

(4)轩展科技在这里推荐的是SONY FCB-CV7520全高清摄像机芯,该机芯搭载了30倍光学变焦镜头,有效像素约213万,最高输出分辨率可达1920*1080,它的宽动态及自动聚焦功能,可以快速获得高清晰画面。


2、编码控制板板

(1)根据轩展科技在高清视频产品十几年的经验,电子阴道镜如果选用高清摄像机芯一般采用SDIHDMIUSB这三种接口编码控制板比较多,用户可以根据自己的实际需求而选用;

(2)但是有一点需要说明的就是:SDIUSB接口的线可以做成复合线,把它全部给藏在固定支架金属管道里面。如果选用HDMI接口的话就不可以做成复合线藏在管子里面了;

(3)如果选用了4K超高清摄像机芯,那么就必须选用HDMI接口编码控制板或者即将上市的12G-SDI接口编码控制板;

(4)FCB-CV7520SONY全高清机芯模组,轩展科技推荐选用3G-SDI接口编码控制板,SDI接口是利用同轴电缆将未经压缩的数字信号高速传输,有着实时、不失真、性能稳定等优势。

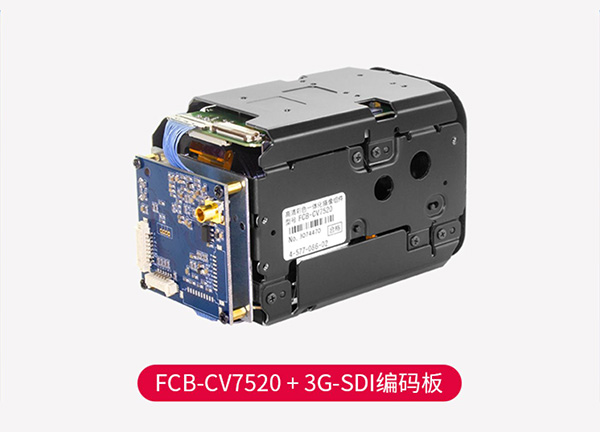

FCB-CV7520+3G-SDI编码控制板

FCB-CV7520+3G-SDI编码控制板


3、线材

对于已经选定SONY FCB-CV7520摄像机芯和3G-SDI编码控制板的电子阴道镜方案,线材包括有:LVDS线,射频线等。


LVDS线

LVDS线


4、遥控器

   1)电子阴道镜的遥控器可根据客户的需求开发成有线或者无线的;

   2)按键的数量也是可以定义成8个按键、10个按键或者12个按键,数量不限。


5、采集卡

   1)电子阴道镜的电脑端图像采集卡可以选用内置的PCI/E接口,或者外置的USB3.0接口;

   2)采集卡分为标清、高清和4K三种,FCB-CV7520需要选用SDI高清视频采集卡;

  3)为了便于操作,可以选配脚踏开关。主要是用来控制摄像机冻结拍照;


SDI高清视频采集卡

SDI高清视频采集卡


6、显示器

  1)电子阴道镜的显示器的清晰度根据摄像机芯的最高分辨率来选择相同分辨率的显示器;

   2)至于尺寸大小,就可以根据自身需求而选择。
