为什么可见光相机对接SOC芯片需要LVDS转MIPI转接板？

时间：2026-10-26 18:08:34  来源: 深圳市轩展科技有限公司  浏览数: 50

可见光相机普遍采用LVDS或者HDMI接口输出视频信号，而主流嵌入式SOC芯片的视频输入接口却是MIPI。两者虽然物理层相似，但协议架构、时钟逻辑、数据封装方式完全不通用，必须由专用转接板完成。这就是LVDS转MIPI转接板存在的根本原因。它不是配件，是打通视觉链路的核心桥接硬件。





一、LVDS和MIPI：可见光相机与SOC的“语言不通”

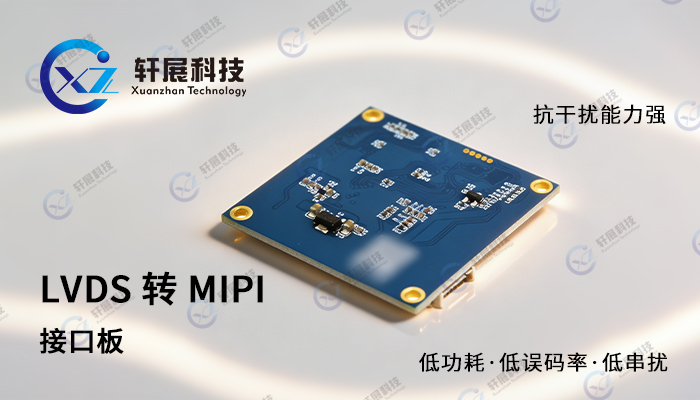

索尼可见光相机为什么选择LVDS接口？原因在于LVDS（Low-Voltage Differential Signaling，低电压差分信号）具有极强的抗干扰能力和长距离传输优势，非常适合无人机、医疗设备、机器人、工业巡检等对信号稳定性要求苛刻的场景。LVDS采用极低的电压摆幅进行高速差动传输，理论速率可达1.923Gbps，且低功耗、低误码率、低串扰的特性使其在复杂电磁环境中表现可靠。[1]



然而，现代主流主控平台——无论是海思、瑞芯微、高通骁龙，还是NVIDIA Jetson、树莓派——视频输入接口已全面转向MIPI CSI-2。MIPI凭借多通道并行传输能力，单通道速率可达4.5Gbps，总带宽轻松突破18Gbps，足以无损承载4K@60fps视频流，同时具备超低功耗和多级低功耗状态管理，是移动设备和嵌入式AI平台的“母语”。

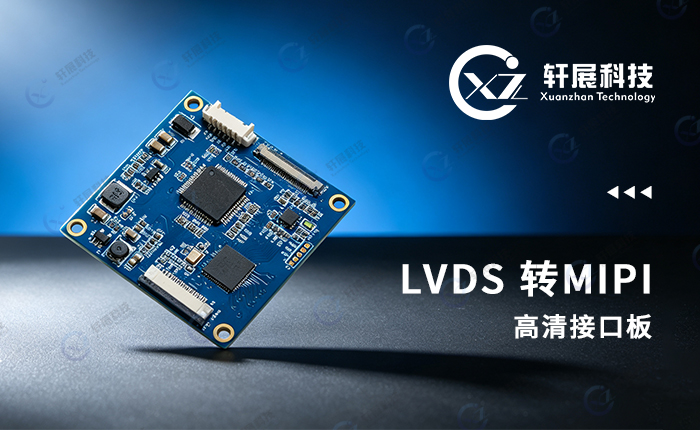

一个用LVDS说话，一个只听MIPI，两者之间需要一位“翻译”——这就是LVDS转MIPI转接板存在的根本理由。



二、为什么不能硬接？物理层和协议层的双重壁垒

LVDS与MIPI虽然都基于差分信号原理，但二者在物理层电气特性和数据链路协议上完全独立，不能直接对接。



从物理层看，LVDS的电压摆幅、共模电压、终端匹配方式与MIPI D-PHY的电气规范不同；从协议层看，MIPI CSI-2定义了特定的数据包格式、通道分配机制和低功耗状态切换逻辑，而LVDS的输出是连续的像素数据流，两者在数据封装方式上存在本质差异。图像传感器的LVDS接口与移动设备芯片的MIPI接口不能直接连接，这也是ARM图像信号处理器仅能解析MIPI和并行接口协议、无法直接支持Sub-LVDS或HiSPi协议的根本原因。[2]



正因如此，必须通过专门的桥接电路或转接板，将LVDS信号进行降频、数据速率转换、协议打包等一系列处理，最终输出符合MIPI CSI-2标准的信号，才能被SOC芯片正常接收和解码。



三．将LVDS转换成MIPI，需要做哪些事情？

LVDS转MIPI CSI-2的转换涉及多个技术层面的适配：

1、电气特性匹配：LVDS的信号电平需要转换为MIPI D-PHY要求的电平

2、数据重组：LVDS的像素数据需要重新打包为MIPI CSI-2的数据包格式

3、时钟域转换：两个接口的时钟体系不同，需要同步处理

4、控制信号映射：同步信号和控制信号的转换机制





四、实际落地：索尼可见光相机的MIPI适配方案

索尼可见光相机中FCB-EV9500M采用MIPI接口，可以直接对接SOC芯片，但FCB-EV9520L、FCB-EV9500L、FCB-EV7520等主流高清型号以及FCB-ER9500、FCB-EW9500H、FCB-ER8530/FCB-CR8530等4K机型，仍然以LVDS或HDMI为主要输出接口。这意味着，当这些高性能相机模组需要对接NVIDIA Jetson、瑞芯微RK3588、海思、全志等SOC平台时，LVDS转MIPI转接板或HDMI转MIPI转接板就成为不可或缺的中间环节。

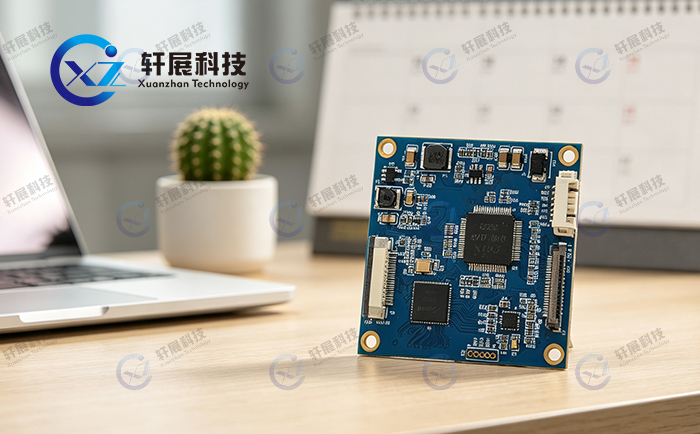

转接板不仅解决了信号格式匹配问题，还通过板载I²C-to-UART桥接电路，使SOC平台可以直接通过MIPI CSI-2接口连接器执行VISCA协议控制，包括变焦、对焦、曝光等全部相机功能，无需外部串口适配器或额外控制线缆。



总结

LVDS转MIPI转接板的存在，不是因为LVDS或MIPI任何一方“不好”，而是因为工业相机与嵌入式SOC在接口标准上的历史分野。索尼可见光相机模组的LVDS输出保证了信号在复杂环境中的稳定传输，而SOC平台的MIPI接口提供了高带宽、低功耗的算力通道。转接板作为两者之间的桥梁，让高性能成像与智能算力得以无缝协同。对于正在推进嵌入式视觉项目的开发者而言，选择成熟的LVDS转MIPI转接板/4K HDMI转MIPI转接板方案，是缩短开发周期、降低适配风险的更优路径。



FAQ

问：LVDS转MIPI转接板会影响视频画质吗？

答：不会。LVDS转MIPI转接板，由深耕高清视频二次开发17年的轩展科技自主研发，方案采用无损信号转换架构，全程保留原始画面的色彩、细节与动态帧率，不会出现模糊、色差或丢帧问题。转接板的核心工作是协议格式转换而非画面压缩，LVDS端输出的原始像素数据经过降频、速率转换、MIPI打包后，完整送达SOC芯片，画质与原相机直出保持一致。



问：LVDS转MIPI转接板会不会增加延迟？

答：在LVDS到MIPI的转接过程中，都是极低延迟的视频信号，而且不做视频压缩，所以理论上没有明显延迟增加。

增加延迟的可能是：

一、带宽不足，导致在ISP色彩处理时出现缓存，从而出现数据延迟。

二、算力不足，导致在数据识别分析时出现缓存，也会出现延迟。
