HD-SDI摄像机存储空间大小,传输速率与带宽计算简读

时间:2020-04-21  09:16:59  来源: 轩展科技  浏览数: 817

带宽,又叫频宽,是数据的传输能力,指单位时间内能够传输的比特数。高带宽意味着高能力。数字设备中带宽用bpsb/s)表示,即每秒最高可以传输的位数。模拟设备中带宽用Hz表示,即每秒传送的信号周期数。通常描述带宽时省略单位,如10M实质是10M b/s。带宽计算公式为:带宽=时钟频率*总线位数/8。电子学上的带宽则指电路可以保持稳定工作的频率范围。



数据传输速率,又称比特率,指每秒钟实际传输的比特数,是信息传输速率(传信率)的度量。单位为比特每秒(bps。其计算公式为S=1/TT为传输1比特数据所花的时间。



传输速率和带宽只有在网络摄像机上才有要求,SDI是用的是传统的同轴电缆,所以没有带宽和传输速率的要求。一根同轴电缆对应的就是一路SDI,所以是没有延迟的高清数字信号。



HD-SDI摄像机里面有两种图像信号的频率区分,一种是NTSC和另外PAL分别是60HZ50HZ,使用市电为220V的区域是PAL50HZ,市电为110V的区域是NTSC



HD-SDI摄像机虽然没有码流的设置,但我们还是可以计算出大概的传输速率的。用摄像机抓一张图片,看大小是多少,比如4M,然后看它的帧数是多少也就是一秒钟拍多少张比如25帧,然后算出一秒钟容量是100M,一分钟就是6000M,一小时就是360G。而传输速率的单位是Kbps,一秒钟是100M,容量单位是B=8b100/8=12.5M码流。



我们可以通过显示视频的刷新速度方式来测算带宽,显示的刷新速度这样计 1080 * 1920 =2073600(像素数),每个像素以32位真彩来显示,需要32位数据,2073600 * 32 = 66355200,这是一帧画面的数据量,60帧数据再乘以60得3981312000,这是原始的数据,约为4G。显示时,基本上每秒钟需要传输4G数据,才能满足1080P的要求,HDMI设计为5GBPS。3G-SDI设计为3GBPS。HD-SDI设计为1.5GPBS,网络传输的视频都是经过压缩的,这个数据量会大大的缩小,基本上10M的网速就可以看1080P高清。

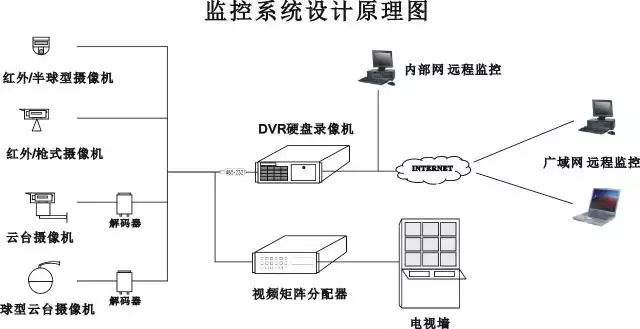

传输带宽计算:比特率大小×摄像机的路数=网络带宽至少大小,监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心)。



例:1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps,10路摄像机所需的数据传输带宽为:4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽) 。即:采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps。
